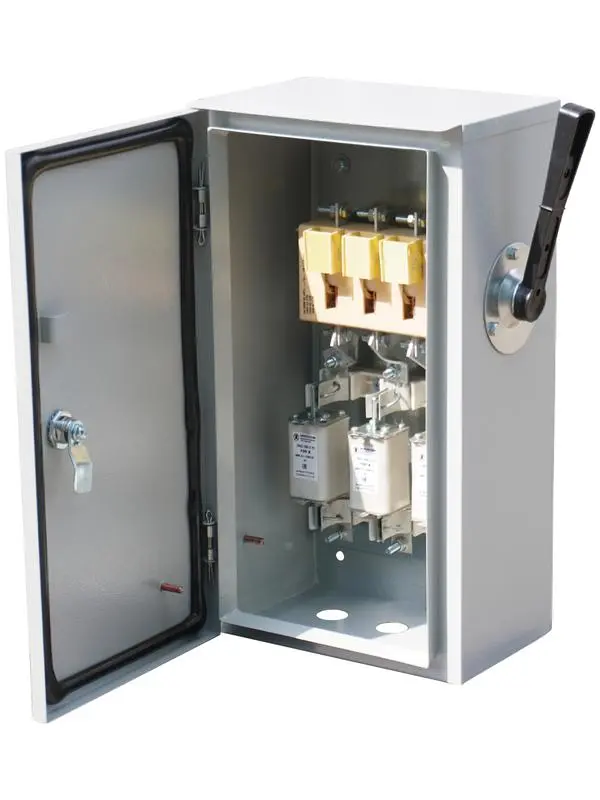

Ящик с рубильником ЯБПВУ- 100А

Назначение и применение ящиков силовых

Ящики силовые распределительные серии ЯБПВ предназначены для применения в электрических сетях трёхфазного или однофазного переменного тока частотой 50, 60Гц с номинальным напряжением до 660В, а также в цепях постоянного тока с величиной номинального напряжения до 400В. В ящиках силовых серии ЯБПВ в зависимости от типа установленного внутри рубильника серии ВРА или ВР, максимальный ток нагрузки силового ящика серии ЯБПВ может колебаться от 31,5 А до 630А, по желанию заказчика возможно изготовления ящиков силовых распределительных серии ЯБПВ и на большие токи. Ящики силовые распределительные серии ЯБПВ осуществляют ручное включение и отключение потребителя электрической энергии, защиту распределительных линий и защиту потребителей от повышения тока и защиту от токов короткого замыканий на стороне потребителя. Металлоконструкция ящика силового распределительного серии ЯБПВ представляет собой ящик навесного исполнения, предназначенного для установки в закрытом помещение, по желанию заказчика возможно изготовления ящиков силовых распределительных серии ЯБПВ уличного  исполнения. Ящики силовые распределительные серии ЯБПВ предназначены для ручного управления силовым оборудованием  промышленных и сельскохозяйственных объектов в электрических сетях с глухозаземлённой нейтралью номинальным напряжением до 660В. Ящики силовые распределительные серии ЯВ3  изготавливаются со степенью защиты IP 54.

Основные технические характеристики ящиков силовых распределительных серии ЯБПВ

Структура условного обозначения ящиков силовых распределительных серии ЯБПВ

ЯБПВ АВС

В маркировке ящика силового серии ЯБПВ буквы «АВС» обозначают номинальный коммутируемый ток рубильника:

100 — 100А;
160 — 160А;
250 — 250А;

400 — 400А;

630 — 630А.
