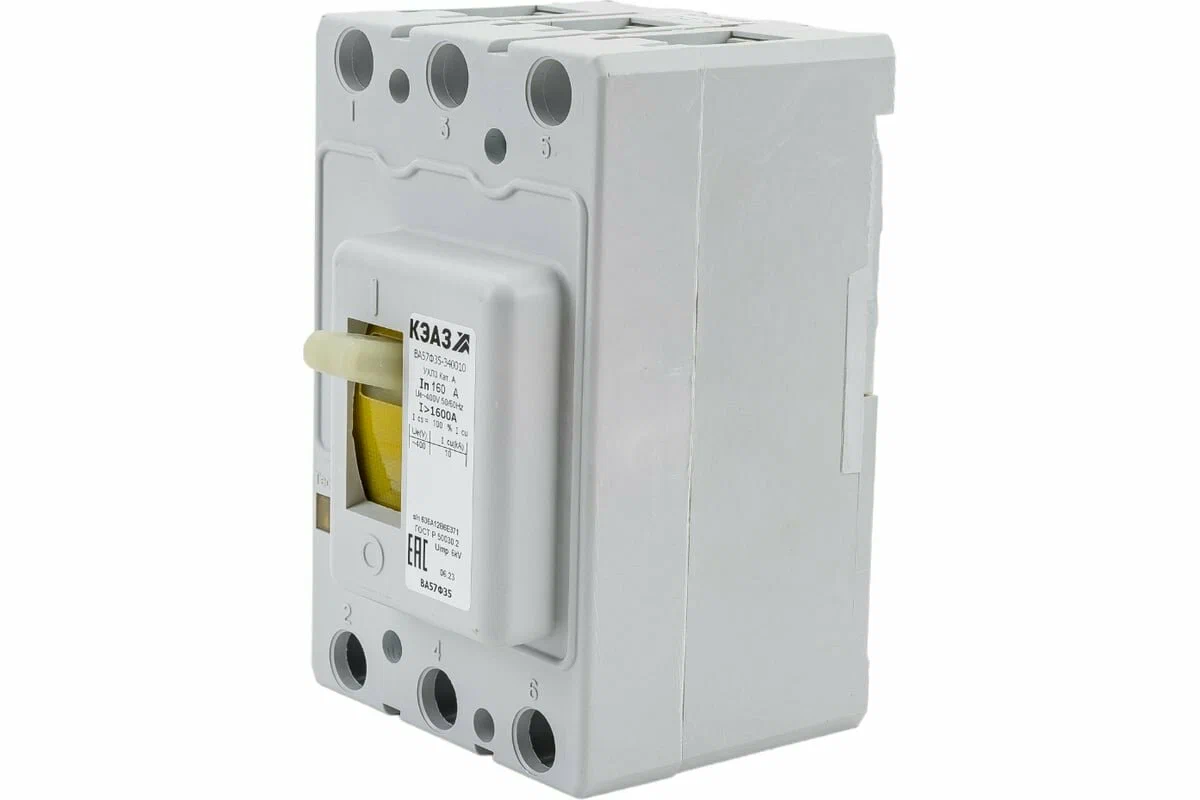

Трехполюсные автоматические выключатели типа ВА5735, ВА57Ф35 (далее выключатели) с естественным воздушным охлаждением.
Выключатели предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 690 В (ВА57Ф35 до 400В) и постоянного тока напряжением 220/440В с рабочими токами до 250 А, для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий. Допускается использовать выключатели для нечастых прямых пусков и защиты асинхронных двигателей в режиме АС-3 по ГОСТ Р 50030.1 Выключатели изготавливаются климатического исполнения УХЛ и категории размещения 3 по ГОСТ 15150-69. Выключатели изготавливаются по ТУ 3422-001-18987877-2013 и соответствуют ГОСТ Р 50030.2 (МЭК 60947-2).

Структура условного обозначения выключателя ВА5735 – Х1 Х2  Х3 Х4  Х5 Х6 – Х7 Х8– УХЛ3
ВА5735 – Обозначение серии выключателя
Х1 – Число полюсов. 3 – полюса.
Х2 – Обозначение максимальных расцепителей тока: 3 – с расцепителями токов короткого замыкания 4 – с расцепителями тотка короткого замыкания и перегрузки.
Х3 Х4 – Обозначение дополнительных сборочных единиц: 00 – без дополнительных сборочных едениц.
Х5  – Обозначение вида привода и способа установки выключателя: 1 – ручной привод, стационарное исполнение; 3 – электромагнитный привод, стационарное исполнение.
Х6 – Обозначение исполнения по дополнительным механизмам: 0 – отсутствует.
Х7 Х8 – Обозначение степени защиты выключателя: 20-IP20. УХЛ3 – Обозначение климатического исполнения и категории размещения.

2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Высота над уровнем моря до 2000 м.
• Номинальное значение климатических факторов по ГОСТ 15150-69 для исполнения УХЛЗ.
• Температура окружающего воздуха от минус 60 до плюс 40°С:
• Степень загрязнения среды – 3 по ГОСТ Р 50030.1.
• Механические воздействующие факторы по группе М3 ГОСТ 17516.1-90.
• Рабочее положение выключателей в пространстве – на вертикальной плоскости знаком «I» (включено) – вверх; возможен поворот вправо или влево на 90°.
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:– IР00 для выводных зажимов;– IP20 для оболочки выключателя.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ
 Главные цепи.
• Номинальное рабочее напряжение (Ue), В ~690 для ВА57-35; ~400 для ВА57Ф35.
• Номинальная частота, Гц - 50,60.
• Номинальные токи (ln), А -16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250.
• Предельная отключающая способность выключателя Iси – 28кА.
• Рабочая наибольшая отключающая способность выключателя: Ics = 75 % Icu
• Номинальный режим эксплуатации - продолжительный. 2
• Износостойкость выключателей не менее, циклов включено-отключено (СО):– общая – 10000 (для выключателей с электромагнитным приводом – 8000), в том числе– коммутационная – 2500– механическая – 7500 (для выключателей с электромагнитным приводом – 5500).– под действием максимальных расцепителей тока – 25.
• Количество циклов ВО в режиме АС-3 – 300. Характеристики максимальных расцепителей тока. Расцепители тока короткого замыкания — электромагнитные мгновенного действия при нагрузке любых двух полюсов:
• при 0,8 токовой уставки не вызывают размыкание выключателя.
• при 1,2 токовой уставки обеспечивают размыкание выключателя в течение 0,2 с.
• при нагрузке каждого полюса отдельно током 1,4 токовой уставки вызывают размыкание выключателя в течение 0,2 с. Расцепители тока перегрузки – тепловые, с обратнозависимой выдержкой времени при контрольной температуре 30°С при нагрузке всех полюсов имеют:
• условный ток нерасцепления -1,05 In ;
• условный ток расцепления -1,3 In
• условное время (ч.) - 2 (1 ч. для расцепителей до 63 А включительно)
