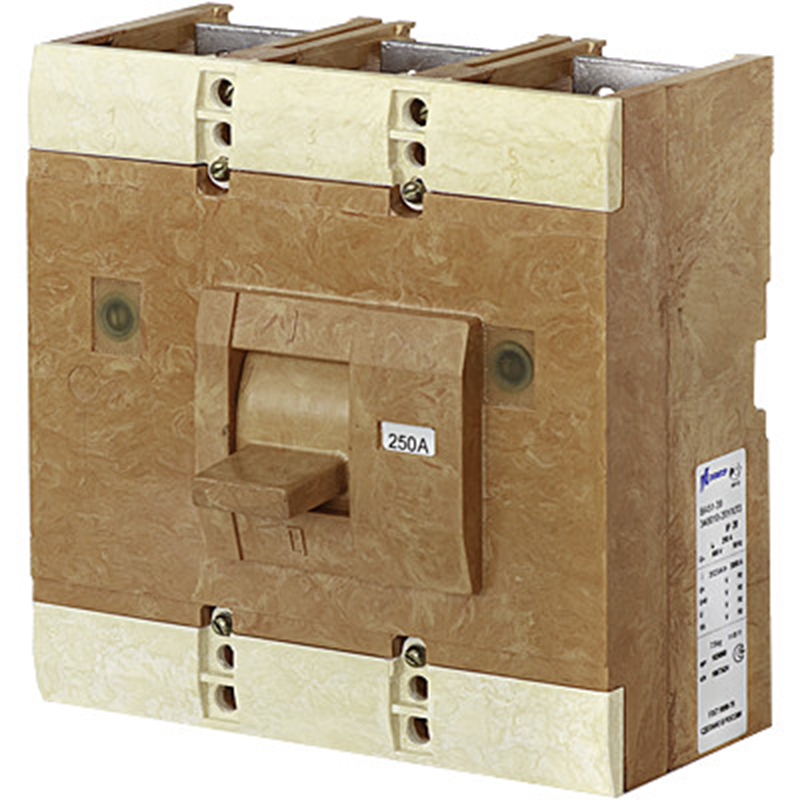

Выключатель автоматический ВА 51-39 340010 320А стационарный 3ф

Выключатель автоматический ВА 51-39 340010 320А стационарный 3ф

Выключатели автоматические серии ВА51-39 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и 440 В постоянного тока. Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

 Высота над уровнем моря до 4300 м; значения номинальных токов выключателей при эксплуатации на высоте от 2000 до 4300 м должны быть снижены на 10 %, а номинальное напряжение главной цепи должно быть не выше 500 В. Окружающая среда не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу выключателей. Место установки выключателей должно быть защищено от попадания воды, масла, эмульсии и т. п. Рабочее положение выключателей стационарного и выдвижного исполнений в пространстве — на вертикальной плоскости выводами 1, 3, 5 вверх с возможностью поворота на вертикальной плоскости на 90° в обе стороны. Допускается отклонение до 90° в любую сторону в указанной плоскости и до 5° в любую сторону от этой плоскости. Исполнение выключателей Категория размещения Выключатели не меняют коммутационное положение при периодически сменяющих друг друга отклонениях в противоположные стороны в плоскости установки до 45°. Допускается подвод напряжения от источника питания как со стороны выводов 1, 3, 5, так и со стороны выводов 2, 4, 6. При подаче питания со стороны выводов 2, 4, 6 предельная коммутационная способность уменьшается в 2 раза. Выключатели выдерживают вибрацию в местах крепления с частотой до 100 Гц при ускорении 0,5g, удары многократного действия длительностью от 2 до 20 мс с ускорением 3g. Сейсмостойкость соответствует дополнительным требованиям ДТ 5, 6 ГОСТ 17516.1-90 (до 9 баллов по MSK-64). Температура воздуха при эксплуатации, °С нижнее значение УХЛ Т 3 3-50-10 верхнее значение +40 +45 Допускается эксплуатация выключателей при температуре окружающего воздуха до 70 °С. ТЕХНИЧЕСКИЕ ДАННЫЕ Относительная влажность 98 % при 25 °С 98 % при 35 °С Выключатели переменного тока могут иметь 2 или 3 полюса, постоянного тока — 2 полюса. Выключатели постоянного тока на напряжение 440 В имеют 3 полюса. 2-полюсные выключатели отличаются от 3-полюсных отсутствием токоведущих частей в среднем полюсе. Выключатели имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Имеются исполнения только с электромагнитными максимальными расцепителями для защиты от токов короткого замыкания и без расцепителей. Выключатели с тепловыми максимальными расцепителями тока при одновременной нагрузке всех полюсов: не срабатывают при токе 1,05 от номинального тока расцепителя в течение времени не менее 2 ч при начале отсчета с холодного состояния; срабатывают при токе 1,3 номинального тока расцепителя в течение времени не более 2 ч при начале отсче24 та с нагретого состояния (током 1,05 от номинального тока расцепителя в течение 2 ч). Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255-69: выключателей в стационарном исполнении — IР20; выключателей в выдвижном и врубном исполнении, электромагнитного привода, зажимов для присоединения внешних проводников — IР00. Выключатели стационарного исполнения имеют варианты с передним или задним присоединением внешних проводников к выводам главной цепи. При переднем присоединении выключатели допускают присоединение шин, кабелей или проводов. При заднем присоединении выключатели допускают присоединение шин, кабелей или проводов с кабельными наконечниками. Выключатели климатического исполнения УХЛ допускают присоединение как медных, так и алюминиевых проводников, а выключатели климатического исполнения Т — только медных проводников.

Выключатели ВА51–39 с тепловыми и электромагнитными максимальными расцепителями тока Номинальный ток выключателя, А 630, 8001 Номинальные токи тепловых максимальных расцепителей тока, А 160 200 250 320 400 500 630 8002 Уставки по току срабатывания электромагнитного максимального расцепителя тока, А3 При переменном токе 1920 2400 3000 3840 4000 5000 6300При постоянном токе 960 1200 1500 1920 2400 3000 3780Уставки электромагнитных расцепителей с отклонениями от технических условий по заказу потребителя, А При переменном токе 1600 1600 1920 1600 1920 2400 2500 1600 1920 2400 2500 3000 1600 1920 2400 2500 3000 3840 1600 1920 2400 2500 3000 3840 4000 1600 1920 2400 2500 3000 3840 4000 5000 1600 3000 При постоянном токе-960 960 1200 960 1200 1500 960 1200 1500 1920 960 1200 1500 1920 2400 2500 960 1200 1500 1920 2400 2500 3000 960 1200 1500 1920 2400 3000 3780 Калибруемые значения уставок по току срабатывания электромагнитных максимальных расцепителей тока, А5 При переменном токе 1920, 2400, 2500, 3840, 4000, 5000, 6300, 80004 При постоянном токе 2500, 3200, 4000, 48004 Номинальная предельная наибольшая отключающая способность Icu, кА Действующее значение при напряжении 380 В 35 660 В 20 При напряжении 220 В и постоянной времени цепи не более 0,01 с 50 При напряжении 440 В 85 Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100 Общее количество циклов включения-отключения: ручным приводом  электромагнитным приводом независимым расцепителем и расцепителем напряжения под нагрузкой 16 000 10 000 2000 2000 Пределы отклонения уставок электромагнитных максимальных расцепителей тока ±20 %. 1 Для выключателей стационарного исполнения. 2 Для выключателей только с электромагнитными расцепителями. 3 Iнр — номинальный ток теплового максимального расцепителя тока. 4 Для выключателей на номинальный ток 800 А. 5 Для исполнений выключателей без тепловых максимальных расцепителей тока.

ДОПОЛНИТЕЛЬНЫЕ СБОРОЧНЫЕ ЕДИНИЦЫ
Выключатели изготавливаются со следующими дополнительными сборочными единицами:  по виду расцепителей:  с независимым расцепителем;  с нулевым или минимальным расцепителем напряжения для выключателей с максимальными расцепителями тока; по виду привода:  с ручным приводом;  с ручным дистанционным приводом для оперирования через дверь распределительного устройства;  с электромагнитным приводом;  со свободными контактами;  со вспомогательным контактом сигнализации автоматического отключения; с устройством для запирания ручного или ручного дистанционного привода в положении «отключено». Внешние проводники от дополнительных сборочных единиц выключателей стационарного исполнения выводятся в одной или двух изоляционных трубках. Длина выведенных проводников — 800 мм. Площадь поперечного сечения внешних гибких проводников — от 0,35 до 1,5 мм2. Присоединение внешних проводников к дополнительным сборочным единицам выключателей выдвижного исполнения осуществляется посредством соединителя типа РП10

Независимый расцепитель При подаче напряжения на выводы его катушки обеспечивает отключение выключателя. Номинальные напряжения независимого расцепителя: 110, 127, 220, 240, 380, 400, 415, 550, 660 В переменного тока частотой 50 Гц; 115, 220, 230, 380, 400, 415, 440 В переменного тока частотой 60 Гц; 24, 110, 220 В постоянного тока. Допустимые колебания рабочего напряжения — от 0,7 до 1,2 от номинального. Потребляемая мощность при срабатывании — не более: 300 ВА при переменном токе; 200 Вт при постоянном токе. Полное время отключения выключателя независимым расцепителем при номинальном напряжении — не более 0,04 с.
НУЛЕВОЙ И МИНИМАЛЬНЫЙ  РАСЦЕПИТЕЛИ НАПРЯЖЕНИЯ Нулевой расцепитель напряжения:  обеспечивает отключение включенного выключателя без выдержки времени при напряжении на выводах его катушки от 0,35 до 0,1 от номинального;  не производит отключение включенного выключателя при напряжении на выводах его катушки 0,55 от номинального и выше;  не препятствует включению выключателя при напряжении на выводах его катушки 0,85 от номинального и выше.
Минимальный расцепитель напряжения:  обеспечивает отключение включенного выключателя без выдержки времени при напряжении на выводах его катушки от 0,7 до 0,35 от номинального;  не производит отключение включенного выключателя при напряжении на выводах его катушки 0,7 от номинального и выше;  не препятствует включению выключателя при напряжении на выводах его катушки 0,85 от номинального и выше. Номинальные напряжения:  127, 220, 240, 380, 400, 415, 550, 660 В однофазного переменного тока частоты 50 Гц;  220, 230, 380, 400, 415, 440 В однофазного переменного тока частоты 60 Гц;  110, 220 В постоянного тока. Потребляемая мощность: 6 ВА при переменном токе, 5 Вт при постоянном токе.

 ЭЛЕКТРОМАГНИТНЫЙ ПРИВОД
Обеспечивает включение и отключение выключателя, а также взвод механизма выключателя после его автоматического отключения. Предусмотрена возможность ручного оперирования выключателем при отсутствии напряжения в цепи привода. Номинальные напряжения:  110, 127, 220, 230, 240, 380, 400, 415, 550, 660 В однофазного переменного тока частотой 50 Гц;  220, 380, 400, 440 В частотой 60 Гц;  110, 220 В постоянного тока. Допустимые колебания напряжения — от 0,85 до 1,1 от номинального. Потребляемая мощность не более: 3000 ВА при переменном токе; 2000 Вт при постоянном токе. При номинальном напряжении в цепи управления привода собственное время включения и отключения выключателя приводом не превышает: 0,3 с при переменном токе,  0,5 с при постоянном токе. Процесс включения и отключения выключателя заканчивается автоматически (независимо от оператора), если контакты управления электромагнитным приводом находились в замкнутом положении не менее 0,2 с. Обеспечивается невозможность повторного включения выключателя при замкнутых контактах аппарата управления, если в процессе включения выключатель отключился одним из расцепителей. Повторное включение выключателя после его автоматического отключения возможно только после снятия команды на включение и повторения ее по истечении не менее 1 с.
