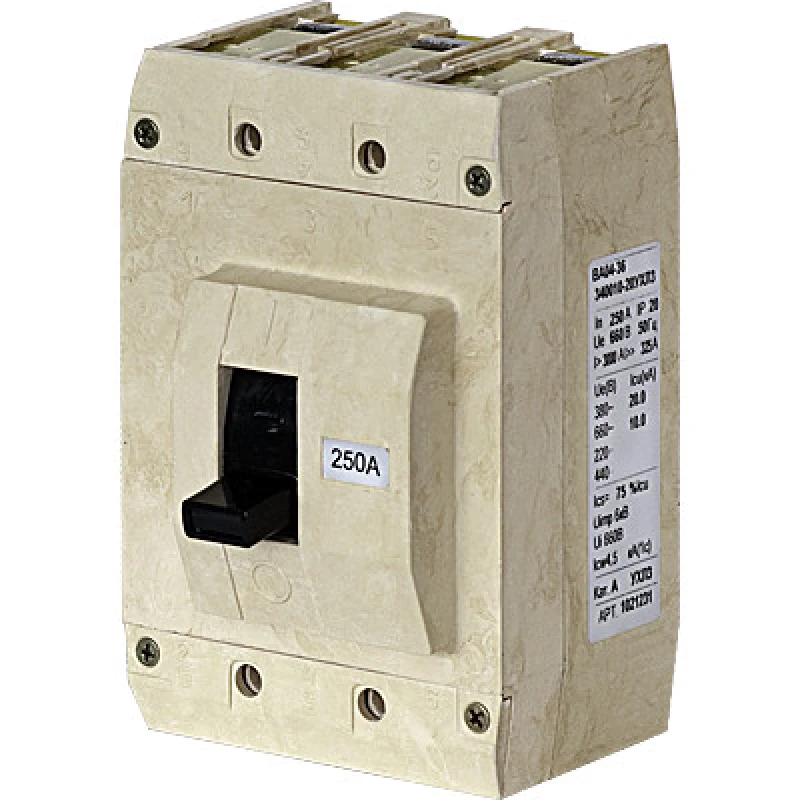

Выключатель автоматический 3ф ВА 04-36 340010 40А

Особенности выключателей ВА04-36

  Трехполюсные автоматические выключатели ВА04-36 с ПКС до 20 кА предназначены для применения в электрических цепях с напряжением 440 В постоянного / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, а также для нечастых оперативных включений и отключений. Выключатели с приемкой Российского морского регистра судоходства и Российского Речного Регистра предназначены для защиты судового электрооборудования.

Преимущества:

• широкий диапазон номинальных токов выключателей от 16 до 400 А;
• широкий диапазон уставок электромагнитных расцепителей;
• применение в контактной системе экструдированных серебрографитовых контактов
• наличие клеммной крышки к каждому выключателю;
• независимый расцепитель (НР);
• вспомогательные контакты (ВК);
• ручной дистанционный привод для оперирования через дверь;
• электромагнитный привод (ПЭ);
• кнопка тестирования механизма свободного расцепления;
• устройство запирания выключателя в положении «Отключено»;
• температура эксплуатации от -60°С до +45°С;
• подвод питания сверху или снизу.

Трехполюсные автоматические выключатели и выключатели нагрузки типа ВА04-36 с естественным воздушным охлаждением. Выключатели ВА 04-36 предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц напряжением до 690 В и постоянного тока до 440 В с рабочими токами до 400 А. Автоматические выключатели предназначены для нечастых оперативных включений и отключений линий (до трех в час) и защиты их от перегрузок и коротких замыканий. Выключатели нагрузки предназначены для нечастых оперативных включений и отключений линий (до трех в час). Выключатели изготавливаются климатического исполнения УХЛ и категории размещения 3 по ГОСТ 15150. Выключатели изготавливаются по ТУ3422-047-05758109-2011 и соответствуют ТР ТС 004/2011, ГОСТ Р 50030.2, ГОСТ IEC 60947-2. Структура условного обозначения выключателя ВА04-36МХ-Х1 Х2 Х3 Х4 Х5 Х6-Х7 …А-Х8 …-Х9 …-Х10 …-Х11- Х12 …- УХЛ3-КЭАЗ ВА04-36 – Обозначение типа. МХ – Модификация по номинальному току главных цепей: М1 – 16-100 А; М2 – 125-250 А; М3 – 320-400 А; Х1 Х2 – Условное обозначение числа полюсов и максимальных расцепителей тока в комбинации по зоне защиты: 33 – 3 полюса с расцепителями тока короткого замыкания; 34 – 3 полюса с расцепителями тока перегрузки и расцепителями тока короткого замыкания; 30 – 3 полюса без максимальных расцепителей тока (выключатели нагрузки). Х3 Х4 – Условное обозначение исполнения по наличию дополнительных сборочных единиц и их комбинациям согласно таблице 1. 2Таблица 1. Обозначение Свободные вспомогательные контакты (ВК), а (замык.), b (размык.) Независимый расцепитель с ручным приводом 0011 2a  +  2b 12с электромагнитным приводом исполнение отсутствует2a  +  1bисполнение отсутствует + 18 1a  +  2b 1a  +  1b + Х5 – Условное обозначение исполнения по виду привода: 1 – с ручным; 3 – с электромагнитным приводом (ПЭ). Х6 – Условное обозначение исполнения по дополнительным механизмам: 0 – отсутствует; 6 – устройство для запирания выключателя в положении «Отключено» – для выключателей с ручным приводом без РПД. Х7 …А – Номинальный ток расцепителей выключателя. Х8 … – Уставка расцепителей тока короткого замыкания. Х9 … – Номинальное напряжение и род тока главной цепи: до 690 АС – для выключателей переменного тока; до 440 DС – для выключателей постоянного тока. Х10 … – Параметры независимого расцепителя (при его необходимости): номинальное напряжение и род тока. Х11 … – Параметры привода электромагнитного (при его необходимости): номинальное напряжение и род тока. УХЛ3 – Обозначение климатического исполнения и категории размещения. Х12 … – Вид приемки, условия поставки: АЭС – для поставок на АЭС; при отсутствии – приемка ОТК.

 ТЕХНИЧЕСКИЕ ДАННЫЕ

Главные цепи
Номинальное рабочее напряжение (Ue), В: – 400 и 690 переменного тока частоты 50 Гц; – 220 постоянного тока при нагрузке двух полюсов и – 440 при нагрузке трех полюсов. Минимальное рабочее напряжение, В – 24. Номинальное напряжение изоляции (Ui ), В – 690. Номинальное импульсное выдерживаемое напряжение (Uimp ) – 8 кВ. Номинальные токи расцепителей (In ) и уставки электромагнитных расцепителей (I>) приведены в табл. 2. 56 Таблица 2. Тип выключателя Номинальные токи (In ), А Уставки электромагнитных расцепителей (I>),  А Вид максимального расцепителя токов Переменного тока Постоянного тока ВА0436 34ХХ ХХ 16 125, 160, 250 160, 320 Расцепитель токов короткого замыкания и токов перегрузки 20 125, 200, 250 160, 320 25 150,250,300,400 200, 360 31,5 200,300,400,500 250, 500 40 250, 400, 500 300, 500 50 250, 500, 600 300, 600 63 500, 630, 750 800 80 630, 800, 1000 800 100 750, 1000, 1250 800 ВА5135М234ХХ ХХ 125 1000, 1250, 1500 1000 160 1000, 1600, 2000 1000 200 1250, 2000, 2500 1200 250 1500, 2500, 3000 1500 ВА5135М334ХХХХ 320 1600, 2000, 3200 2000 400 2000, 2500, 4000 2500 ВА5135М133ХХХХ 100 500, 630, 1000 800, 1200 Расцепитель токов короткого замыкания ВА5135М233ХХХХ 250 750, 1000, 1250, 1500, 2000, 2500, 3000 800, 1000, 1200, 1500 ВА5135М333ХХХХ 400 2000, 2500, 3200, 4000 2000, 2500 Номинальный режим эксплуатации – продолжительный. Категория применения по ГОСТ Р 50030.2 – А (неселективные).

Характеристики максимальных расцепителей тока. Расцепители тока короткого замыкания – электромагнитные мгновенного действия: 1) при нагрузке любых двух полюсов током:– 0,8 токовой уставки не вызывают размыкание выключателя в течение 0,2 с.– 1,2 токовой уставки переменным и постоянным (выпрямленным) током с коэффициентом пульсации до 8% обеспечивают размыкание выключателя в течение 0,2 с. При нагрузке расцепителей постоянным током от генератора или аккумулятора ток срабатывания может возрастать до 1,3–1,4 уставки. 2) при нагрузке каждого полюса отдельно током 1,3 токовой уставки – для выключателей переменного тока и 1,4 – для выключателей постоянного тока вызывают размыкание выключателя в течение 0,2 с. Расцепители тока перегрузки – тепловые, с обратнозависимой выдержкой времени, при контрольной температуре 30 °С при нагрузке всех полюсов имеют:– условный ток нерасцепления – 1,05 In ;– условный ток расцепления – 1,3 In для выключателей переменного тока и 1,35 In для выключателей постоянного тока;– условное время: – 1 ч для расцепителей 16–63 А; – 2 ч для расцепителей 80–400 А. Расцепители тока перегрузки при температуре воздуха 30 °С при нагрузке каждого полюса отдельно током 2Iн должны срабатывать за время:
 – 15–120 с. для выключателей на 16–63 А;
– 120–350 с. для выключателей на 80–400 А.
Выключатели с расцепителями тока перегрузки должны допускать повторное включение после отключения тока перегрузки через время не более 180 с, а токов короткого замыкания через время не более 120 с.

Номинальная рабочая наибольшая отключающая способность выключателя:– Ics =100%Icu на токи 16–63 А;– Ics =75%Icu на токи 80–400 А. Потери мощности в цепи главных контактов на три полюса не превышают 120 В∙А.
Дополнительные сборочные единицы Независимый расцепитель Независимый расцепитель предназначен для дистанционного отключения выключателя и обеспечивает отключение выключателя при подаче на выводы его катушки напряжения постоянного или однофазного переменного токов.

Независимый расцепитель вызывает расцепление в любых рабочих условиях, когда питающее напряжение остается  в пределах от 70 до 120% номинального напряжения. Независимый расцепитель – расцепитель мгновенного действия. Для исключения его повреждения используется только  в комбинации с последовательно включаемым собственным замыкающим вспомогательным контактом, снимающим питание с катушки после срабатывания независимого расцепителя. Собственное время отключения выключателя с момента подачи номинального напряжения на катушку независимого расцепителя не более 0,04 с. Выключатели с независимым расцепителем обеспечивают не менее 10 отключений выключателя подряд при холодном состоянии катушек расцепителей, причем пауза между двумя последовательными отключениями должна быть 14–15 с. Время нахождения независимого расцепителя под напряжением не более 1,5 с. Мощность, потребляемая независимым расцепителем, не превышает 300 В∙А при переменном токе и 350 Вт при постоянном токе.

Минимальная включающая способность на переменном токе: 5 мА при 17 В. Общая: механическая + коммутационная износостойкость – 10000 циклов. Коммутационная износостойкость при токах включения и отключения, соответствующих номинальным напряжениям и категориям применения согласно табл. С.1 ГОСТ IEC 60947-51 – 8000 циклов ВО. Включающая и отключающая способность коммутационных элементов в условиях перегрузок согласно таблице 4 ГОСТ IEC 60947-5-1. Условный номинальный ток короткого замыкания:– в цепи переменного тока – 1000 А при испытаниях совместно с автоматическим выключателем ВМ63-1ХВ6.– в цепи постоянного тока – 250 А при испытании совместно с автоматическим выключателем ВА21-29 – на номинальный ток 5 А. Электромагнитный привод Номинальные напряжения электромагнитного привода (Us) – 230 и 400 В переменного тока 50 Гц. Электромагнитный привод обеспечивает включение, отключение и взвод выключателя после автоматического отключения при колебаниях питающего напряжения от 80 до 120% номинального значения. 11Номинальный режим работы электромагнитного привода – кратковременный. Частота включений приводом до 20 включений в час. Электромагнитный привод допускает пять операций включение-отключение подряд с паузой между операциями не менее 10 c. При номинальном напряжении в цепи электромагнитного привода собственное время включения и отключения выключателя электромагнитным приводом не превышает 0,3 с. При наличии напряжения в цепи управления электромагнитным приводом процесс включения и отключения выключателя заканчивается автоматически (независимо от оператора), если контакты аппарата управления электромагнитным приводом находились в замкнутом положении не менее 0,2 с. Мощность, потребляемая электромагнитным приводом, не превышает 1500 В∙A. Электромагнитный привод допускает:– непосредственное ручное оперирование:– оперирование с помощью аппаратов управления (кнопок, ключей управления и т. д.). Привод обеспечивает блокировку от многократных включений выключателя в случае его срабатывания под действием расцепителей.
