Выключатель автоматический АВ2М 4Н 630А стационарный р. п.

Автоматический выключатель АВ2М - или Автомат АВ2М-представляет собой электротехническое устройство, призванное осуществлять коммутацию токов в сетях работающих как в штатном, так и в аварийном режимах. Например, при возникновении перегрузок цепи, замыканий, в условиях критического снижения или увеличения уровня напряжения, образования магнитных полей и пр.
Кроме того, допускается нечастное использование автоматических выключателей серии АВ2М в качестве приборов, защищающих сеть в моменты запуска или остановки электрических асинхронных двигателей. Избирательная защита приборов подразумевает опцию дополнительной настройки выдержки по интервалу времени, а также силе тока.
Универсальность, легкость монтажа и дальнейшей эксплуатации, надежность вкупе с беспрецедентной безопасностью - вот основные преимущества выключателей данной серии, благодаря которым автоматы АВ2М получили широкое распространение в электростанциях различной мощности.
Стандартная сборка выключателей АВ2М предполагает систему ручного управления. Но при этом производитель допускает установку электромагнитного привода, посредством которого осуществляется дистанционная манипуляция устройством.

Выключатель АВ2М: Технические характеристики

•номинальный ток сети не должен превышать 2 000 А;
•прототипы современных автоматов серии АВ2М - устройства прошлого поколения, маркированные ВА50-41, ВА50-43;
•100 % адаптивность компонентов автоматов АВ2М и ВА50-41, ВА50-43;
•наличие опции дополнительной настройки величины номинального тока в диапазоне значений 0,4... 1;
•шаг регулировки токов составляет 10 процентов;
•улучшенная система изоляции;
•длительность горения дуги в четыре раза меньше, нежели это значение у автоматических выключателей прошлого поколения.

Контактор АВ2М: Требования, нормы, условия

Штатный режим работы автоматических выключателей серии АВ2М подразумевает выполнение следующих условий:
•установка прибора на высоте, не превышающей 1 000 метров над уровнем моря (в случае превышения данного требования, но менее 2 000 над уровнем моря нагрузка на автоматические выключатели должна быть снижена на 10 %);
•максимальная температура воздуха составляет 55 °С;
•объект, на котором устанавливается выключатель серии АВ2М, должен быть скрыт от воздействия прямого солнечного света, газов, масел и иных жидкостей;
•монтаж выключателей осуществляется в вертикальном положении (максимальное отклонение не более 5°);
•сейсмоустойчивость - 9 баллов по Шкале Медведева-Шпонхойера-Карника (соответствие нормативам, описанным в ГОСТ17516.1-90);
•автоматические выключатели рассчитаны на продолжительный режим работы.

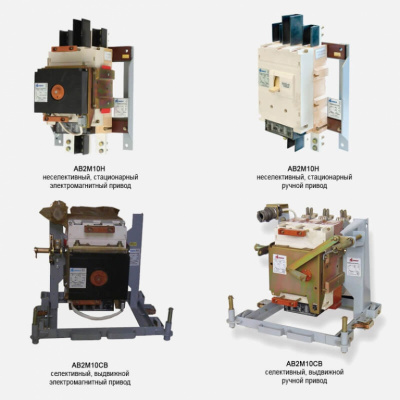

Автомат АВ2М: Комплектация и исполнение

Существует два типа исполнения выключателей АВ2М:
•стационарное (в стандартном исполнении место присоединения к шинам находится спереди, однако возможна поставка и задним креплением);
•выдвижное.
Автоматы АВ2М оснащаются как системой ручного привода, так и дистанционным и электромагнитным управлением. Плюс все устройства серии АВ2М условно делятся на селективные и неселективные.

АВ2М технические характеристики автоматов

 * - с электромагнитным приводом
