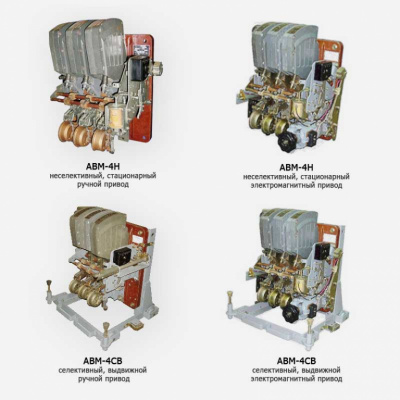

Выключатель автоматический АВМ 4СВ 400А выдвижной р.п.

Автоматический выключатель АВМ-20СВ/20НВ 1500А и 2000А, 4СВ/4НВ, АВМ-10СВ/10НВ, АВМ-15СВ/15НВ– это коммутационные устройства, применяемые для обеспечения защиты электроаппаратуры от перегрузок и замыканий, а также для осуществления отключения сети.
Также применимы названия: контактор или вводной автомат.
Допускается применение автоматических выключателей серии АВМ для пуска асинхронных электродвигателей (максимальное число включений, отключений не должно превышать 15 раз в течение 24 часов) при условии соответствия их технических характеристик.
Для обозначения типоразмеров воздушных автоматических выключателей АВМ используют маркеры АВМ – ХХ – YY, где ХХ является величиной (модификацией) устройства, YY – обозначением способа установки.
АВМ4, АВМ10, АВМ15, АВМ20 бывают стационарного и выдвижного исполнения, и в зависимости от схемы защиты, селективные и неселективные.

Принцип работы
Автоматические выключатели серии АВМ состоят из следующих компонентов: блок-контакты, дугогасительная и контактная системы, механизм расцепления, расцепители.
При включении устройства замыкаются дугогасительные контакты, после чего – предварительные, и лишь потом наступает черед основных контактов. При этом размыкание контактной системы осуществляется в обратном порядке.
По своей конструкции и принципу исполнения автоматы АВМ считаются преемниками автоматических выключателей серии АВ, снятых с массового производства в 1967 году.

Конструктивные особенности
Автоматические выключатели серии АВМ (как двухполюсные, так и трехполюсные) производятся на базе двух конструкций, рассчитанных на 1 000 А (АВМ4, АВМ10) и 2 000 А (АВМ15, АВМ20).
Система контактов первой группы автоматических выключателей представляет собой две пары контактов для каждого из полюсов – дугогосительные и основные. Система контактов второй (2 000 А) категории автоматических выключателей дополнена третьей парой контактов – предварительными контактами.
Основные контактные пары изготавливаются из меди, металлических сплавов (никель, серебро). Остальные системы контактов производят как из металлокерамики (графит-медь), так и из меди.
В свою очередь конструкция дугогасительных камер автоматических выключателей серии АВМ включает в себя пламегасительные решетки и непосредственно дугогасительные камеры.
Последние отвечают за предотвращение переноса дуги между полюсами устройств, а также на иные их компоненты. Пламегасительная решетка служит для предотвращения выброса пламени вверх.
Система свободного расцепления – совокупность рычагов, обеспечивающих независимое расцепление контактных пар. Защелка предохраняет подвижные контакты от их отброса на позицию включения с момент отключения автоматического выключателя.

Структура условного обозначения
• АВМ -ХХ-ХХ
• АВМ -серия автоматического выключателя
• ХХ -величина выключателя в зависимости от номинального тока
• 4 -( 150А, 200А, 300А, 400А ).
• 10 -( 500А, 600А, 630А, 800А, 1000А ).
• 15 -( 800А, 1000А, 1200А, 1500А ).
• 20 -( 1000А, 1500А, 2000А ).
• ХХ -условное обозначение способа установки выключателя и наличие селективности
• Н - стационарный неселективный
• С - селективный стационарный
• НВ - неселективный выдвижной (выкатной)
• СВ - селективный выдвижной
• Вид привода: ручной или электропривод.

Основные технические характеристики автоматов серии АВМ
