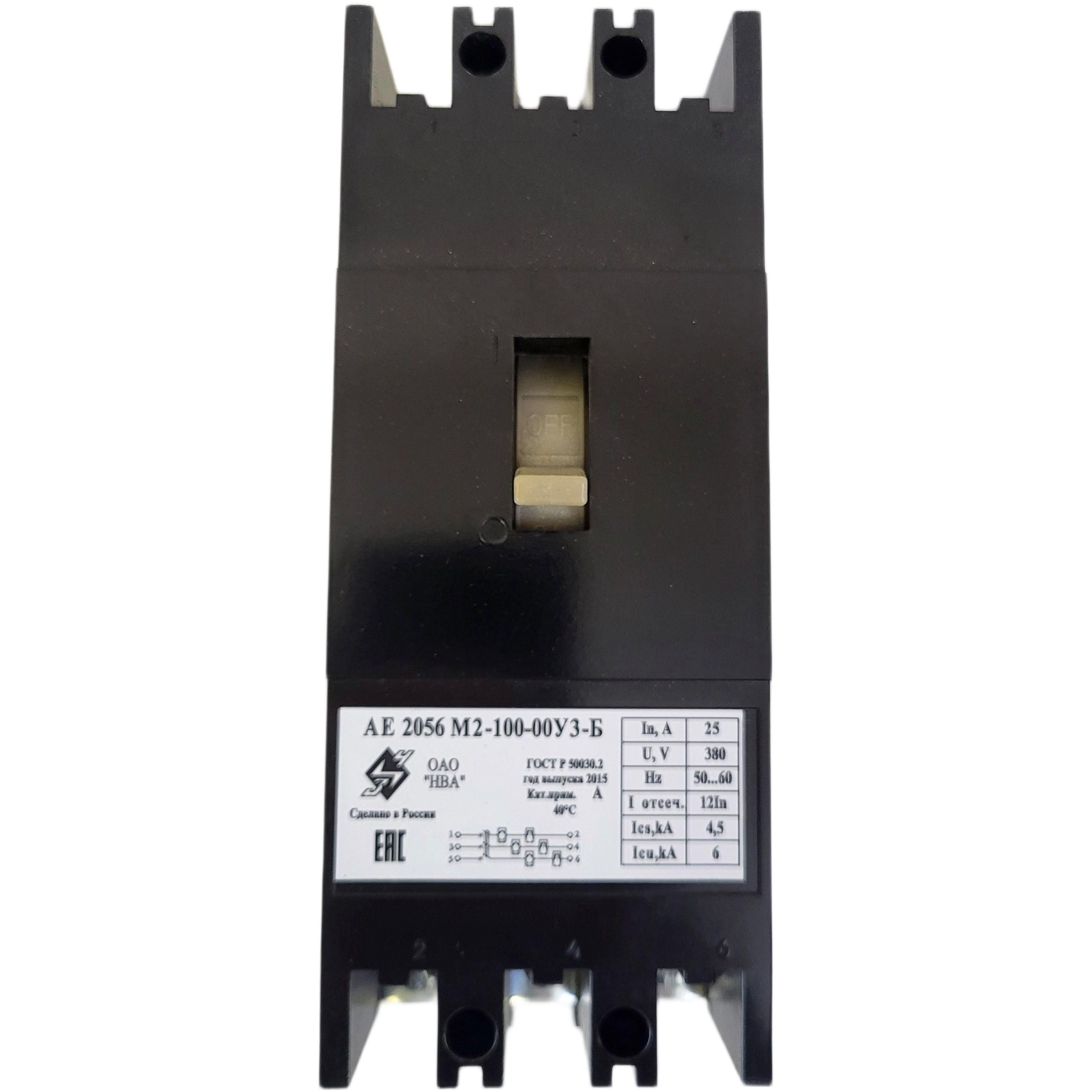

Выключатель автоматический 3ф АЕ 2056ММ 80А

Выключатели общепромышленного применения АЕ2040, АЕ2050М, АЕ2050, АЕ2060 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц, на напряжения до 400В с рабочими токами до 160 А.

Исполнения выключателей:

- выключатели с электромагнитными и тепловыми расцепителями, с регулировкой номинального тока и температурной компенсацией – для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей

- выключатели с электромагнитными и тепловыми расцепителями без регулировки номинального тока и без температурной компенсации – для защиты от перегрузок и коротких замыканий, для нечастых оперативных включений и отключений линий

- выключатели только с электромагнитными расцепителями для защиты от коротких замыканий, для нечастых оперативных включений и отключений линий

Основное назначение выключателей серии АЕ20 – защита кабелей и проводов, а также асинхронных электродвигателей.

Могут комплектоваться независимыми расцепителями и вспомогательными контактами.

Выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2050М1, АЕ2060М1 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50 Гц, 60 Гц, на напряжения до 400В с рабочими токами до 160 А. Выключатели с расцепителями тока перегрузки с регулировкой номинального тока и температурной компенсацией — для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей. Соответствуют требованиям ГОСТ 50030.2 МЭК 60947-2. Выключатели с расцепителями тока перегрузки без регулировки номинального тока и без температурной компенсации,для защиты от перегрузки коротких замыканий, для нечастых оперативных включений и отключений линий. Основное назначение выключателей серии АЕ20 - защита кабелей и проводов, а также асинхронных электродвигателей. По габаритным размерам соответствуют третьему и четвертому габариту единой серии выключателей АЕ20. Могут комплектоваться независимыми расцепителями и вспомогательными контактами. АЕ2040 и АЕ2050М имеют исполнения с регулировкой и температурной компенсацией теплового расцепителя. 31Структура условного обозначения выключателей АЕ20 Х1 Х2 Х3 Х4–Х5 Х6 Х7-Х8 …А-Х9 …Iн- 400АС-НРХ10-У3-КЭАЗ АЕ20 — Обозначение серии Х1 — Цифровой код по наибольшему номинальному току в токовом ряду модификации выключателей: 4 – 63А 5 – 100А 6 – 160А Х2 — Цифровой код расцепителя максимального тока: 3 – для защиты от токов короткого замыкания (электромагнитный) 6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой+электромагнитный) 0 – обобщенное обозначение Х3 Х4 — Обозначение модернизации: отсутствует – базовое исполнение с габаритами 207х75х90 до 63 А М – модификация модернизированного выключателя с габаритами 145х75х90 до 63А и выключателя с габаритами 207х75х90 на токи 80А и 100А. М1 – модификация модернизированных выключателей с габаритами 207х75х90 на токи  125 и 160А. Х5 — Код наличия вспомогательных контактов: 1 – без вспомогательных контактов 2 – один замыкающий контакт (1З) 3 – один размыкающий контакт (1Р) 4 – один замыкающий и один размыкающий контакты (1З+1Р) Х6 — Наличие независимого расцепителя: 0 – без независимого расцепителя 2 – с независимым расцепителем Х7 — Наличие регулировки теплового расцепителя: 0 – без регулировки Р – с регулировкой Х8 …А — Номинальный ток расцепителей Х9 …Iн — Уставка расцепителей тока 400АС — Напряжение выключателя и род тока главной цепи НРХ10 … — Напряжение, род тока независимого расцепителя (при его наличии) У3 — Климатическое исполнение и категория размещения КЭАЗ — Торговая марка. Примеры записи обозначения выключателей при их заказе и в документации другого изделия. При заказе выключателя необходимо указывать: 1) типоисполнение выключателя; 2) номинальный ток расцепителя; 3) уставку расцепителей тока короткого замыкания; 4) род тока и номинальное напряжение (400АС); 5) род тока и номинальное напряжение независимого расцепителя (Uc); 6) климатическое исполнение; 7) обозначение торговой марки изготовителя («КЭАЗ»). 1) Выключатель автоматический АЕ2046М-100-63А-12Iн-400АС-У3-КЭАЗ, 2) Выключатель автоматический АЕ2043М-320-25А-12Iн-400АС-НР110АС/DC-У3-КЭАЗ, 3) Выключатель автоматический АЕ2046-100-63А-12Iн-400АС-У3-КЭАЗ, 4) Выключатель автоматический АЕ2056М-100-80А-10Iн-400АС-У3-КЭАЗ, 5) Выключатель автоматический АЕ2063М1-300-160А-5Iн-400АС-У3-КЭАЗ, По отдельному заказу поставляются:- Адаптер на DIN-рейку АЕ2040М-У3-КЭАЗ;- Комплект кабельных наконечников АЕ2050М-У3-КЭАЗ. 3233 НАИМЕНОВАНИЕ ПАРАМЕТРА АЕ2046М-100 АЕ2046М-400 АЕ2046М-320 АЕ2043М-100 АЕ2043М-400 АЕ2043М-320 АЕ2046-10Р АЕ2046-20р АЕ2046-30р АЕ2046-40р АЕ2046-12р АЕ2046-32р АЕ2046-100 АЕ2046-200 АЕ2046-300 АЕ2046-400 АЕ2046-120 АЕ2046-320 Номинальные токи, А 0,6; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63 Номинальное напряжение, В До 400 Уставка по току срабатывания,I/In 12 Номинальная предельная наибольшая отключающая способность (Icu), kA 4,5 (0,6;31,5; 40; 50; 63А) 1 (1; 1,25; 5; 6,3; 8 А) 0,3 (1,6; 2 А) 0,4 (2,5; 3,15 А) 0,6 (4А) 1,5(10; 12,5А) 2,5 (16 А) 3(20; 25 А) 4,5(31,5; 40; 50; 63 А) 1 (0,6; 1; 1,25; 5; 6,3; 8 А) 2- (10; 12,5 А) 3- (16; 20; 25 А) 6 -(31,5; 40; 50; 63 А) Наличие регулировки и температурной компенсации расцепителей тока перегрузки------ • • • • • •------ Тип расцепителя Электромагнитный расцепитель, кол-во •(3) •(3) •(2) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(2) •(2) Тепловой расцепитель, кол-во •(3) •(3) •(3)---•(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) Независимый расцепитель-- •-- •---- • •---- • • Вспомогательные контакты Замыкающие, кол-во-•(1)-- •(1)-- •(1)-•(1)---•(1)-•(1)-- Размыкающие, кол-во-•(1) •(1)-•(1) •(1)-- •(1) •(1)-•(1)-- •(1) •(1)-•(1) Износостойкость Коммутационная, циклов ВО 10000 (0,6-16 А); 4000 (20-63 А) 10000 Общая, циклов ВО 10000 16000 Габаритные размеры Размеры (ДхВхГ), мм 75x145x105 75х207х120 Масса, кг до 0,95 кг до 1,4 кг Технические характеристики автоматических выключателей серии АЕ20 АВТОМАТИЧЕСИЕ ВЫКЛЮЧАТЕЛИ АЕ2034 НАИМЕНОВАНИЕ ПАРАМЕТРА АЕ2056М1 -100 АЕ2056М1 -200 АЕ2056М1 -300 АЕ2056М1 -400 АЕ2056М1 -120 АЕ2056М1 -320 АЕ2053М1 -100 АЕ2053М1 -200 АЕ2053М1 -300 АЕ2053М1 -400 АЕ2053М1 -120 АЕ2053М1 -320 АЕ2066М1 -100 АЕ2066М1 -200 АЕ2066М1 -300 АЕ2066М1 -400 АЕ2066М1 -120 АЕ2066М1 -320 АЕ2063М1 -100 АЕ2063М1 -200 АЕ2063М1 -300 АЕ2063М1 -400 АЕ2063М1 -120 АЕ2063М1 -320 Номинальные токи, А 125 125, 160 Номинальное напряжение, В до 400 Уставка по току срабатывания I/In 5; 10 Номинальная предельная наибольшая отключающая способность (Icu), kA 6 10 Наличие регулировки расцепителей тока перегрузкиТип расцепителя Электромагнитный расцепитель, кол-во•(3)•(3)•(3)•(3)•(2)•(2)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(2)•(2)•(3)•(3)•(3)•(3)•(3) •(3) Тепловой расцепитель, кол-во •(3)•(3)•(3)•(3)•(3)•(3)------ •(3)•(3)•(3)•(3)•(3)•(3)------ Независимый расцепитель---- • •---- • •---- • •---- • • Вспомогательные контакты Замыкающие, кол-во-- •(1)-•(1)---•(1)-•(1)-- •(1)-•(1)---•(1)-•(1)-- Размыкающие, кол-во---•(1)•(1)-•(1)-- •(1)•(1)---•(1)•(1)-•(1)-- •(1)•(1)-•(1) Износостойкость Коммутационная, циклов ВО 2000 2000 (125А), 1000 (160А) Общая, циклов ВО 16000 8000 Габаритные размеры Размеры (ДхВхГ), мм 75x207x120 Масса, кг до 1,6 кг НАИМЕНОВАНИЕ ПАРАМЕТРА АЕ2043 -100 АЕ2043 -200 АЕ2043 -300 АЕ2043 -400 АЕ2043 -120 АЕ2043 -320 АЕ2056М -10Р АЕ2056М -20Р АЕ2056М -30Р АЕ2056М -40Р АЕ2056М -12Р АЕ2056М -32Р АЕ2056М -100 АЕ2056М -200 АЕ2056М -300 АЕ2056М -400 АЕ2056М -120Р АЕ2056М -320Р АЕ2053М -100 АЕ2053М -200 АЕ2053М -300 АЕ2053М -400 АЕ2053М -120 АЕ2053М -320 Номинальные токи, А 10; 12.5; 16; 20; 25; 31,5; 40; 50; 63 80, 100 80, 100 Номинальное напряжение, В до 400 Уставка по току срабатывания I/In 12 (5 для 63А) 10 5, 10 Номинальная предельная наибольшая отключающая способность (Icu), kA 2 - (10; 12,5 А); 3 - (16; 20; 25 А) 6 - (31 5; 40; 50; 63 А) 380 В 6 Наличие регулировки расцепителей тока перегрузки------ • • • • • •------------ Тип расцепителя Электромагнитный расцепитель, кол-во•(3)•(3)•(3)•(3)•(3)•(3)•(3) •(3) •(3)•(3)•(2)•(2)•(3)•(3)•(3)•(3)•(2)•(2)•(3)•(3)•(3)•(3)•(3)•(3) Тепловой расцепитель, кол-во------ •(3) •(3) •(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)•(3)------ Независимый расцепитель---- • •---- • •---- • •---- • • Вспомогательные контакты Замыкающие, кол-во-•(1)-•(1)---•(1) •(1)---•(1)-•(1)---•(1)-•(1)-- Размыкающие, кол-во-- •(1)•(1)-•(1)-- •(1)•(1)-•(1)-- •(1)•(1)-•(1)-- •(1)•(1)-•(1) Износостойкость Коммутационная, циклов ВО 10000 5000 (80А); 3000 (100А) Общая, циклов ВО 16000 Габаритные размеры Размеры (ДхВхГ), мм 75x207x120 Масса, кг до 1,4 кгАВТОМАТИЧЕСИЕ ВЫКЛЮЧАТЕЛИ АЕ20 Дополнительные сборочные единицы выключателей Вспомогательные контакты. Вспомогательные контакты соответствуют ГОСТ Р 50030.5.1-2005. Параметры и характеристики вспомогательных контактов. Номинальное напряжение изоляции(Ui), В – 400. Условный тепловой ток (Ithe), А – 5. Категория применения: • АС15 на переменном токе, • ДС13 на постоянном токе. Номинальные рабочие токи (Ie), номинальные напряжения (Ue) и мощности приведены в таблице. Категория применения АС15 ДС13 Номинальное напряжение (Ue ), В 48 110 230 380 24 110 220 Номинальный рабочий ток (Ie ), А 5 4,5 3 2 4 1,3 0,5 Номинальная мощность, Вт 200 330 330 380 100 140 110 Минимальная включающая способность на переменном токе: 5мА при 17 В. Коммутационная и механическая износостойкость при значениях токов и напряжений, согласно таблице 1, соответствует общему количеству циклов оперирования выключателей. Включающая и отключающая способность в условиях перегрузки согласно ГОСТ Р 50030.5.1 составляет: • на переменном токе – 10 Ie . • на постоянном токе – 1,1 Ie . В автоматических выключателях АЕ2040, АЕ2050М, АЕ2050М1 и АЕ2060М замыкающий и размыкающий контакты электрически разъединены, допускают применение в электрических цепях разной полярности. В выключателях АЕ2040М контакты имеют одну полярность, т.е. включение замыкающего и размыкающего контактов допускается только в одну фазу или в цепь одного источника постоянного тока. Независимый расцепитель обеспечивает отключение включенного выключателя при подаче на выводы катушки расцепителя напряжения постоянного или переменного тока. Номинальное напряжение В: постоянный и переменный ток 12; 24; 48; 110; 230 переменньй ток 400 Обеспечивает расцепление в % от номинального напряжения от 70% до 110% 0,1 Собственное время отключения выключателя с независимым расцепителем, сек., не более Максимальная частота оперирования независимым расцепителем, цикл/час 25 Максимальные расцепители токов Расцепители тока короткого замыкания электромагнитные мгновенного действия: 1) при нагрузке любых двух полюсов током: • 0,8 токовой уставки не вызывают размыкание выключателя в течение 0,2 с. • 1,2 токовой уставки вызывают размыкание выключателя в течение 0,2 с. 2) при нагрузке каждого полюса отдельно током 1,3 токовой уставки вызывают размыкание выключателя в течение 0,2 с. Расцепители тока перегрузки – тепловые, с обратнозависимой выдержкой времени, при контрольной температуре 300С при нагрузке всех полюсов имеют: • условный ток нерасцепления - 1,05 In; • условный ток расцепления - 1,3 In; • условное время: • 1 ч. для расцепителей 16 – 63 А,  • 2 ч. для расцепителей 80 – 125 А. Регулировка номинального тока тепловых расцепителей: от 0,9 Iн до 1,15 Iн (для выключателей на токи 10...50А); от 0,9 Iн до Iн (для выключателей на токи 63, 80; 100А). 3536 Габаритные, установочные и присоединительные размеры АЕ2043(6), АЕ2053(6)М, АЕ205РМ Присоединение к внешним цепям осуществляется при снятой крышке выключателя. • Выводные зажимы главных контактов допускают присоединение медных и алюминиевых проводов без кабельных наконечников сечением 1,5 ...6 мм2, а также медных проводников сечением до 16 мм2 с кабельными наконечниками. • Выводные зажимы свободных контактов допускают присоединение проводников сечением до 1,5 мм2 и диаметром по изоляции не более 3,4 мм. АЕ2043(6)М АЕ2063(6)М1 Выключатели автоматические типов АЕ2046М, АЕ2043М со вспомогательными контактами Минимально допустимые расстояния от выключателей до металлических частей Тип выключателя Размеры, мм не менее L B АЕ2040М 10 10 АЕ2040 50 20 АЕ2050М 50 20 АЕ2060М1 65 20 36АВТОМАТИЧЕСИЕ ВЫКЛЮЧАТЕЛИ АЕ20 Зависимость номинального рабочего тока выключателей от температуры окружающего воздуха 1 – без температурной компенсации 2 – с температурной компенсацией Время-токовые характеристики выключателей при одновременной нагрузке всех полюсов (справочные) Выключатели с электромагнитными и тепловыми расцепителями c уставкой по току срабатывания 12In при температуре 30 0С. Выключатели с электромагнитными и тепловыми расцепителями c уставкой по току срабатывания 5In, 10In при температуре 30 0С. Принципиальные электрические схемы выключателей серии АЕ20 АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р, АЕ2056М-100, АЕ2066М-100 АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200, АЕ2066М1-200 АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300, АЕ2066М1-300 АЕ2046М-400 АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400, АЕ2066М1-400 АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120, АЕ2066М1-120 АЕ2046М-320 АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320, АЕ2066М1-320 37 37Характеристики присоединения Зажимы главных контактов выключателя допускают присоединение медных и алюминиевых проводников следующим сечением Сечение присоединяемых проводников, мм2 Тип выключателя Номинальные токи, А Максимальное Минимальное гибкого одно- или многожильного жесткого АЕ2040М 0,6-63 1,5*1 25*1 10-50 АЕ2040 63 10*1 2,5 6*2 80 АЕ2050М 100 25*3 6 35*4 125 АЕ2060М1 160 50*1 6 70*1 *1 - круглыми изолированными неподготовленными проводниками; *2 - с помощью стандартных кабельных наконечников по ГОСТ 7386-80; *3 - с помощью специальных медных кабельных наконечников; *4 - с помощью проволоки медной прямоугольного сечения по ГОСТ 434-78 с размером по ширине до 14 мм с расчетным сечением более 35 мм2 или с помощью медных шин соответствующего сечения с заправленными концами. Примечание: зажимы выключателейАЕ2040М допускают одновременное присоединение двух проводников: круглого неподготовленного и проводника оконцованного плоским вилочным наконечником. 38 Специальный кабельный наконечник для АЕ2050М (6 шт. в комплекте) Форма и размеры присоединяемой шины Адаптер для крепления выключателя АЕ2040М на 35 мм DIN- рейку
