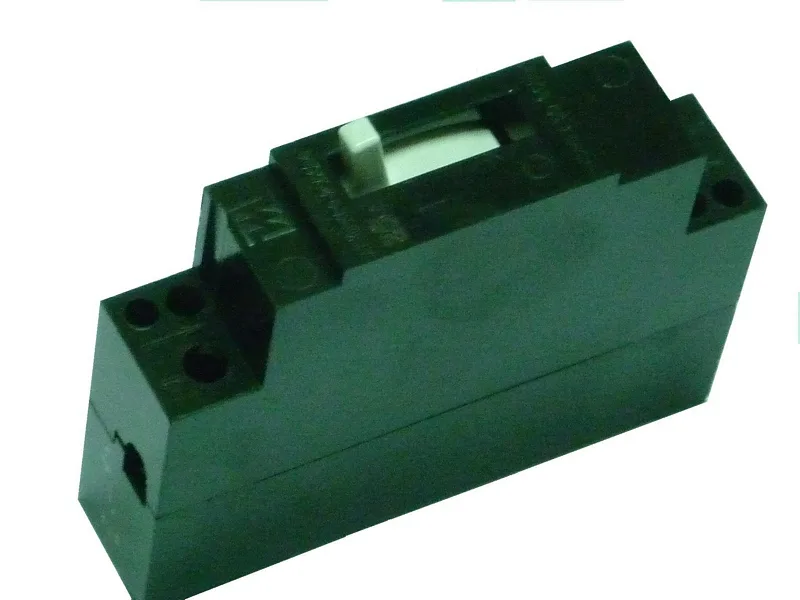

Выключатель автоматический 1ф АЕ 2044 40А

Подробнее

180 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

● Назначение и область применения

Выключатели серии АЕ 2040-10Б ИГРФ.641252.003 ТУ предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220 V.

Выключатели АЕ 2040-10Б соответствуют ГОСТ Р 50030.2. Выключатели могут изготавливаться в экспортном исполнении.

● Структура условного обозначения АЕ 20ХХ-10Б-ХХ XX

АЕ - условное обозначение вида аппарата;
20 - порядковый номер разработки;
Х - номинальный ток выключателя: 4 - 100А;
Х - условное обозначение числа полюсов и наличия расцепителей:

число полюсов	РТ	РЭ	условное обозначение
2*	-	●	2
2*	●	●	5
3	-	●	3
3	●	●	6

* Отсутствуют токоведущие части в левом полюсе. 10Б - условное обозначение выключателя без свободных контактов и дополнительных расщепителей с уменьшенными габаритными размерами;
ХХ - степени защиты выключателя: 00 - IP00. ХХ - обозначение климатического исполнения и категории размещения: У3, УХЛ4, Т3.

● Условия эксплуатации

- Категория применения - А (по ГОСТ Р 50030.2).
- Группа механического исполнения - М3, М4, М6 (по ГОСТ 17516.1).
- Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
- Высота над уровнем моря до 2000 м.
- Тип атмосферы II (по ГОСТ 15150).
- Виды климатических исполнений выключателя У3*, и Т3 (по ГОСТ 15150).
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP20 - оболочки выключателя
IP00 - зажимов для присоединения внешних проводников.
* Пригодны для использования в условиях УХЛ4.

● Требования безопасности

Выключатель соответствует требованиям ГОСТ 12.2.007.0, "Правилам устройства электроустановок" и обеспечивает условия эксплуатации, установленные "Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей".

Класс защиты выключателя по способу защиты человека от поражения электрическим током - 0.

Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях (связанным с возможным возгоранием аппаратов), удовлетворяет требованиям раздела I ГОСТ 12.1.004 и составляет не более 10-6 в год.

● Основные технические данные

НАИМЕНОВАНИЕ ПАРАМЕТРА			АЕ 2040-10Б
Номинальный ток выключателя In, A			100
Номинальное рабочее напряжение главной цепи, V	-50; 60 Hz		~380	~660
Номинальное рабочее напряжение главной цепи, V	-		- 220
Износостойкость выключателя	общее количество циклов СО		20000
	количество циклов СО под нагрузкой при токе:	10 - 25А	20000	16000
		31,5; 40 А	16000	12500
		50; 63 А	16000	10000
		80; 100 А	8000	-
Количество циклов СО под действием максимальных расцепителей тока			200

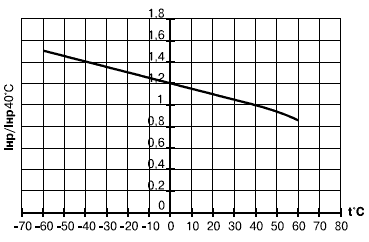

● Влияние температуры

Зависимость рабочих токов тепловых расщепителей,
выраженных в кратностях к номинальному току,
от температуры окружающего воздуха.

● Подключение

Выключатели допускают возможность присоединения шин, кабелей без кабельного наконечника из меди и алюминия. Сечение подключаемых проводников от 6 до 50 mm².

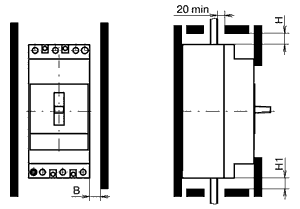

● Минимальные расстояния от металлических заземленных частей (или изоляционных щитков распределительных устройств) до выключателей АЕ 2040-10Б

Выключатели автоматические / Выключатели автоматические серии АЕ 2040

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, V	РАЗМЕРЫ, mm
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, V	В	Н	Н1
- 220	10	40	5
~380, ~660	20	50	5

Присоединяемые проводники должны быть изолированы на длине 100mm от выключателя.

● Характеристики расцепителей и коммутационные возможности АЕ 2040-10Б

ТИП ВЫКЛЮЧАТЕЛЯ	НОМИНАЛЬНЫЙ ТОК ТЕПЛОВОГО РАСЦЕПИТЕЛЯ, А	УСТАВКА ПО ТОКУ СРАБАТЫВАНИЯ ЭЛЕКТРО- МАГНИТНОГО РАСЦЕПИТЕЛЯ	НОМИНАЛЬНАЯ ПРЕДЕЛЬНАЯ НАИБОЛЬШАЯ ОТКЛЮЧАЮЩАЯ СПОСОБНОСТЬ (ICU), КА, ICS=100% ICU
			ДЕЙСТВУЮЩЕЕ ЗНАЧЕНИЕ ТОКА ПРИ ПЕРЕМЕННОМ НАПРЯЖЕНИИ И КОЭФФИЦИЕНТЕ МОЩНОСТИ ЦЕПИ				ПРИ ПОСТОЯННОМ НАПРЯЖЕНИИ 220 V И ПОСТОЯННОЙ ВРЕМЕНИ ЦЕПИ 5ms
			380 V	СОSф	660 V	СОSф
АЕ 2042-10Б АЕ 2043-10Б АЕ 2045-10Б АЕ 2046-10Б	10	12Iн	2	0,9	2	0,9	3,5
	12,5		2		2		3,5
	16		3		3		5
	20
	25
	31,5		6	0,7	4	0,8	10
	40
	50
	63
	80	5 Iн; 10 Iн			-	-
	100	5 Iн; 10 Iн			-	-

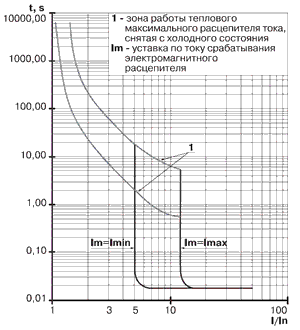

#9679; Время-токовые характеристики выключателя АЕ 2046

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

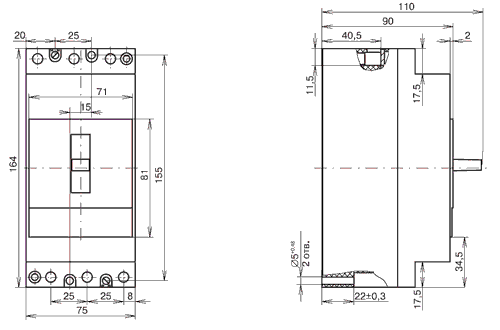

● Выключатель АЕ 2040-10Б на номинальные токи 10 - 63 А

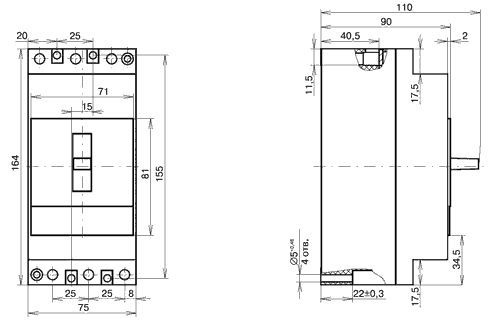

● Выключатель АЕ 2040-10Б на номинальные токи 80 А; 100 А

● Масса выключателя АЕ 2040-10Б

НАИМЕНОВАНИЕ	ЧИСЛО ПОЛЮСОВ ВЫКЛЮЧАТЕЛЯ	МАССА, kg, HE БОЛЕЕ
АЕ 2040-10Б	2	1,03
АЕ 2040-10Б	3	1,15
