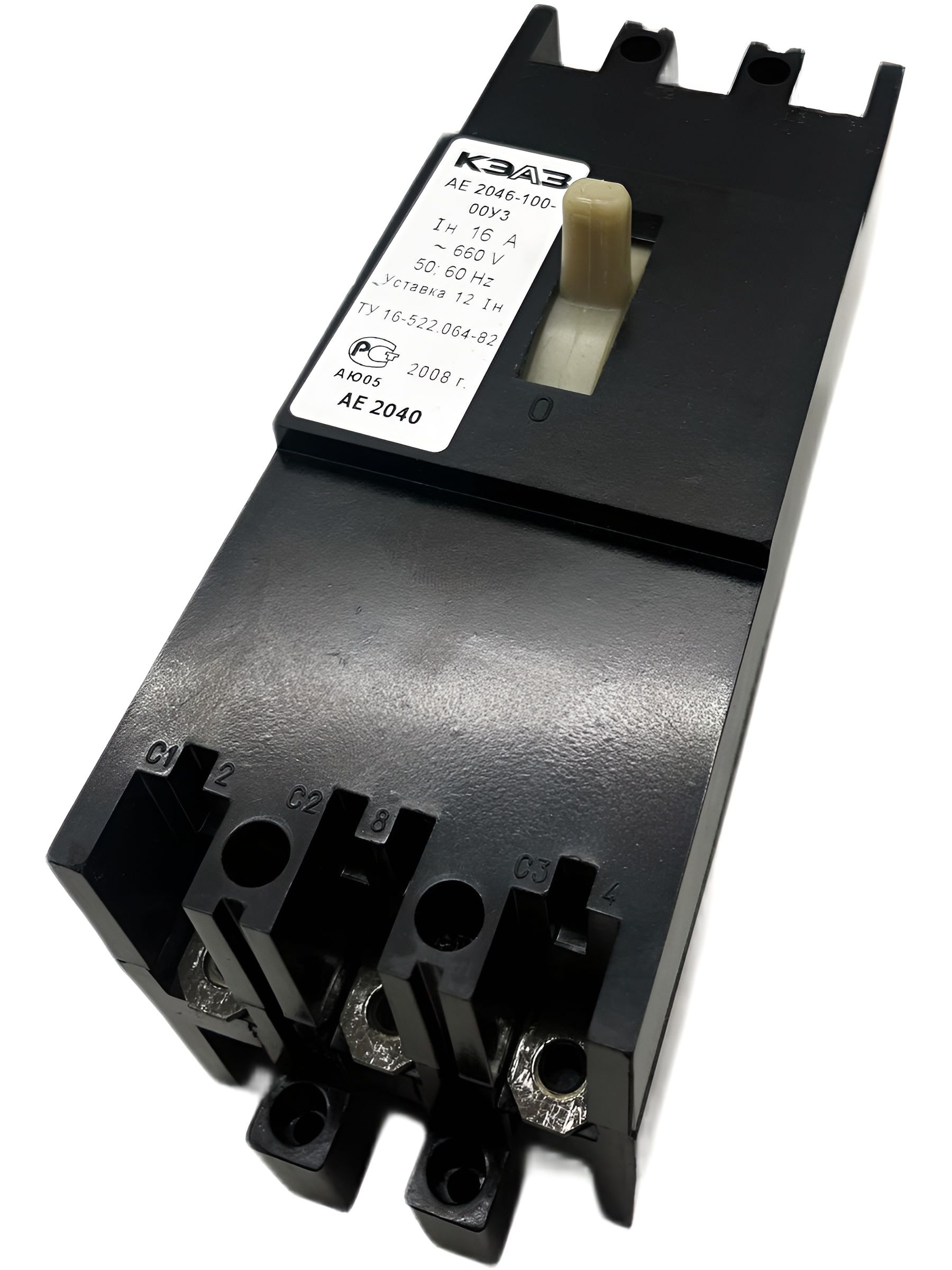

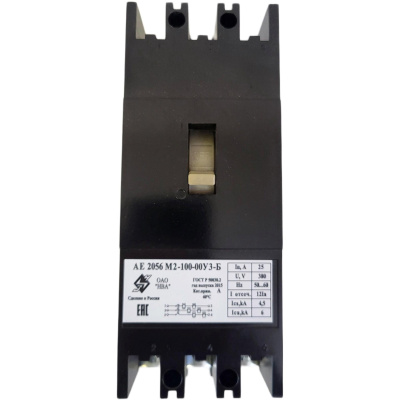

Выключатель автоматический 3ф АЕ 2046 100А

Выключатель автоматический 3ф АЕ 2046 100А

АВТОМАТИЧЕСКИЕ ВЫК ЛЮЧАТЕЛИ АЕ2046
ТУ 3422-027-05758109-2007
Основное назначение выключателей серии АЕ20 - защита кабелей и проводов, а также асинхронных электродвигателей.
По габаритным размерам соответствуют третьему и четвертому габариту единой серии выключателей АЕ20.
Могут комплектоваться независимыми расцепителями и вспомогательными контактами.
АЕ2040 и АЕ2050М имеют исполнения с регулировкой и температурной компенсацией теплового расцепителя.
Выключатели общепромышленного применения АЕ2040М, АЕ2040, АЕ2050М, АЕ2050М1,
АЕ2060М1 выпускаются в трехполюсном исполнении и предназначены для применения в электрических цепях переменного тока частоты 50 Гц, 60 Гц, на напряжения до 400В с рабочими токами до 160 А.
Выключатели с расцепителями тока перегрузки без регулировки номинального тока и без температурной компенсации, для защиты от перегрузки коротких замыканий, для нечастых оперативных включений и отключений линий.
Выключатели с расцепителями тока перегрузки с регулировкой номинального тока и температурной компенсацией — для защиты от перегрузок и коротких замыканий, пуска и остановки электродвигателей.
Соответствуют требованиям ГОСТ 50030.2 МЭК 60947-2.
АВТОМАТИЧЕСИЕ ВЫКЛЮЧАТЕЛИ АЕ20

Структура условного обозначения выключателей
АЕ20 Х1Х2Х3Х4–Х5Х6Х7-Х8…А-Х9…Iн- 400АС-НРХ10-У3-КЭАЗ
АЕ20 — Обозначение серии
Х1
— Цифровой код по наибольшему номинальному току в токовом ряду
модификации выключателей:
4 – 63А
5 – 100А
6 – 160А
Х2
— Цифровой код расцепителя максимального тока:
3 – для защиты от токов короткого замыкания (электромагнитный)
6 – для защиты от токов перегрузки и токов короткого замыкания (тепловой + электромагнитный)
0 – обобщенное обозначение
Х3Х4
— Обозначение модернизации:
отсутствует – базовое исполнение с габаритами 207х75х90 до 63 А
М – модификация модернизированного выключателя с габаритами 145х75х90 до 63А и выключателя  с габаритами 207х75х90 на токи 80А и 100А.
М1 – модификация модернизированных выключателей с габаритами 207х75х90 на токи 125 и
160А.
Х5
— Код наличия вспомогательных контактов:
1 – без вспомогательных контактов
2 – один замыкающий контакт (1З)
3 – один размыкающий контакт (1Р)
4 – один замыкающий и один размыкающий контакты (1З+1Р)
Х6
— Наличие независимого расцепителя:
0 – без независимого расцепителя
2 – с независимым расцепителем
Х7
— Наличие регулировки теплового расцепителя:
0 – без регулировки
Р – с регулировкой
Х8…А — Номинальный ток расцепителей
Х9…Iн — Уставка расцепителей тока
400АС — Напряжение выключателя и род тока главной цепи
НРХ10… — Напряжение, род тока независимого расцепителя (при его наличии)
У3 — Климатическое исполнение и категория размещения
КЭАЗ — Торговая марка.
Примеры записи обозначения выключателей при их
заказе и в документации другого изделия.
При заказе выключателя необходимо указывать:
1) типоисполнение выключателя;
2) номинальный ток расцепителя;
3) уставку расцепителей тока короткого замыкания;
4) род тока и номинальное напряжение (400АС);
5) род тока и номинальное напряжение независимого
расцепителя (Uc);
6) климатическое исполнение;
7) обозначение торговой марки изготовителя («КЭАЗ»).
1) Выключатель автоматический
АЕ2046М-100-63А-12Iн-400АС-У3-КЭАЗ,
2) Выключатель автоматический
АЕ2043М-320-25А-12Iн-400АС-НР110АС/DC-У3-КЭАЗ,
3) Выключатель автоматический
АЕ2046-100-63А-12Iн-400АС-У3-КЭАЗ,
4) Выключатель автоматический
АЕ2056М-100-80А-10Iн-400АС-У3-КЭАЗ,
5) Выключатель автоматический
АЕ2063М1-300-160А-5Iн-400АС-У3-КЭАЗ,
По отдельному заказу поставляются:
- Адаптер на DIN-рейку АЕ2040М-У3-КЭАЗ;
- Комплект кабельных наконечников
АЕ2050М-У3-КЭАЗ.
33
НАИМЕНОВАНИЕ
ПАРАМЕТРА
АЕ2046М-100
АЕ2046М-400
АЕ2046М-320
АЕ2043М-100
АЕ2043М-400
АЕ2043М-320
АЕ2046-10Р
АЕ2046-20р
АЕ2046-30р
АЕ2046-40р
АЕ2046-12р
АЕ2046-32р
АЕ2046-100
АЕ2046-200
АЕ2046-300
АЕ2046-400
АЕ2046-120
АЕ2046-320
Номинальные токи, А
0,6; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15;
4; 5; 6,3; 8; 10; 12,5; 16; 20; 25;
31,5; 40; 50; 63
10; 12.5; 16; 20; 25; 31.5; 40; 50; 63
Номинальное напряжение, В До 400
Уставка по току срабатывания,I/In 12
Номинальная предельная наибольшая
отключающая способность (Icu), kA
4,5 (0,6;31,5;
40; 50; 63А)
1 (1; 1,25; 5;
6,3; 8 А)
0,3 (1,6; 2 А)
0,4 (2,5; 3,15 А)
0,6 (4А) 1,5(10;
12,5А) 2,5 (16 А)
3(20; 25 А)
4,5(31,5; 40;
50; 63 А)
1 (0,6; 1; 1,25;
5; 6,3; 8 А)
2- (10; 12,5 А)
3- (16; 20; 25 А)
6 -(31,5; 40; 50; 63 А)
Наличие регулировки и температурной
компенсации расцепителей тока
перегрузки
- - - - - - • • • • • • - - - - - -
Тип расцепителя
Электромагнитный
расцепитель, кол-во •(3) •(3) •(2) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(2) •(2)
Тепловой расцепитель,
кол-во •(3) •(3) •(3) - - - •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3)
Независимый расцепитель - - • - - • - - - - • • - - - - • •
Вспомогательные контакты
Замыкающие, кол-во - •(1) - - •(1) - - •(1) - •(1) - - - •(1) - •(1) - -
Размыкающие, кол-во - •(1) •(1) - •(1) •(1) - - •(1) •(1) - •(1) - - •(1) •(1) - •(1)
Износостойкость
Коммутационная, циклов ВО 10000 (0,6-16 А);
4000 (20-63 А) 10000
Общая, циклов ВО 10000 16000
Габаритные размеры
Размеры (ДхВхГ), мм 75x145x105 75х207х120
Масса, кг до 0,95 кг до 1,4 кг
Технические характеристики автоматических выключателей
серии АЕ20
АВТОМАТИЧЕСИЕ ВЫК ЛЮЧАТЕЛИ АЕ20
34
НАИМЕНОВАНИЕ
ПАРАМЕТРА
АЕ2056М1 -100
АЕ2056М1 -200
АЕ2056М1 -300
АЕ2056М1 -400
АЕ2056М1 -120
АЕ2056М1 -320
АЕ2053М1 -100
АЕ2053М1 -200
АЕ2053М1 -300
АЕ2053М1 -400
АЕ2053М1 -120
АЕ2053М1 -320
АЕ2066М1 -100
АЕ2066М1 -200
АЕ2066М1 -300
АЕ2066М1 -400
АЕ2066М1 -120
АЕ2066М1 -320
АЕ2063М1 -100
АЕ2063М1 -200
АЕ2063М1 -300
АЕ2063М1 -400
АЕ2063М1 -120
АЕ2063М1 -320
Номинальные токи, А 125 125, 160
Номинальное напряжение, В до 400
Уставка по току срабатывания I/In 5; 10
Номинальная предельная наибольшая
отключающая способность (Icu), kA 6 10
Наличие регулировки расцепителей
тока перегрузки -
Тип расцепителя
Электромагнитный расцепитель, кол-во •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(3) •(3)
Тепловой расцепитель, кол-во •(3) •(3) •(3) •(3) •(3) •(3) - - - - - - •(3) •(3) •(3) •(3) •(3) •(3) - - - - - -
Независимый расцепитель - - - - • • - - - - • • - - - - • • - - - - • •
Вспомогательные контакты
Замыкающие, кол-во - - •(1) - •(1) - - - •(1) - •(1) - - •(1) - •(1) - - - •(1) - •(1) - -
Размыкающие, кол-во - - - •(1) •(1) - •(1) - - •(1) •(1) - - - •(1) •(1) - •(1) - - •(1) •(1) - •(1)
Износостойкость
Коммутационная, циклов ВО 2000 2000 (125А), 1000 (160А)
Общая, циклов ВО 16000 8000
Габаритные размеры
Размеры (ДхВхГ), мм 75x207x120
Масса, кг до 1,6 кг
НАИМЕНОВАНИЕ
ПАРАМЕТРА
АЕ2043 -100
АЕ2043 -200
АЕ2043 -300
АЕ2043 -400
АЕ2043 -120
АЕ2043 -320
АЕ2056М -10Р
АЕ2056М -20Р
АЕ2056М -30Р
АЕ2056М -40Р
АЕ2056М -12Р
АЕ2056М -32Р
АЕ2056М -100
АЕ2056М -200
АЕ2056М -300
АЕ2056М -400
АЕ2056М -120Р
АЕ2056М -320Р
АЕ2053М -100
АЕ2053М -200
АЕ2053М -300
АЕ2053М -400
АЕ2053М -120
АЕ2053М -320
Номинальные токи, А 10; 12.5; 16; 20; 25;
31,5; 40; 50; 63 80, 100 80, 100
Номинальное напряжение, В до 400
Уставка по току срабатывания I/In 12 (5 для 63А) 10 5, 10
Номинальная предельная наибольшая
отключающая способность (Icu), kA
2 - (10; 12,5 А);
3 - (16; 20; 25 А)
6 - (31 5; 40; 50;
63 А) 380 В
6
Наличие регулировки расцепителей
тока перегрузки - - - - - - • • • • • • - - - - - - - - - - - -
Тип расцепителя
Электромагнитный расцепитель, кол-во •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(2) •(2) •(3) •(3) •(3) •(3) •(3) •(3)
Тепловой расцепитель, кол-во - - - - - - •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) •(3) - - - - - -
Независимый расцепитель - - - - • • - - - - • • - - - - • • - - - - • •
Вспомогательные контакты
Замыкающие, кол-во - •(1) - •(1) - - - •(1) •(1) - - - •(1) - •(1) - - - •(1) - •(1) - -
Размыкающие, кол-во - - •(1) •(1) - •(1) - - •(1) •(1) - •(1) - - •(1) •(1) - •(1) - - •(1) •(1) - •(1)
Износостойкость
Коммутационная, циклов ВО 10000 5000 (80А); 3000 (100А)
Общая, циклов ВО 16000
Габаритные размеры
Размеры (ДхВхГ), мм 75x207x120
Масса, кг до 1,4 кг
35
Дополнительные сборочные единицы выключателей
Максимальные расцепители токов
Вспомогательные контакты.
Вспомогательные контакты соответствуют
ГОСТ Р 50030.5.1-2005.
Параметры и характеристики вспомогательных контактов.
Номинальное напряжение изоляции(Ui), В – 400.
Условный тепловой ток (Ithe), А – 5.
Категория применения:
• АС15 на переменном токе,
• ДС13 на постоянном токе.
Номинальные рабочие токи (Ie), номинальные напряжения
(Ue) и мощности приведены в таблице.
Минимальная включающая способность на
переменном токе: 5мА при 17 В.
Коммутационная и механическая износостойкость
при значениях токов и напряжений, согласно
таблице 1, соответствует общему количеству циклов
оперирования выключателей.
Включающая и отключающая способность в
условиях перегрузки согласно ГОСТ Р 50030.5.1
составляет:
• на переменном токе – 10 Ie.
• на постоянном токе – 1,1 Ie.
Номинальное напряжение В:
постоянный и переменный ток 12; 24; 48; 110; 230
переменньй ток 400
Обеспечивает расцепление в % от номинального напряжения от 70% до 110%
Собственное время отключения выключателя с независимым расцепителем, сек., не более 0,1
Максимальная частота оперирования независимым расцепителем, цикл/час 25
Независимый расцепитель обеспечивает отключение включенного выключателя при подаче на выводы катушки расцепителя напряжения постоянного или переменного тока.
Категория применения АС15 ДС13
Номинальное напряжение (Ue), В 48 110 230 380 24 110 220
Номинальный рабочий ток (Ie), А 5 4,5 3 2 4 1,3 0,5
Номинальная мощность, Вт 200 330 330 380 100 140 110
Расцепители тока короткого замыкания – электромагнитные мгновенного действия:
1) при нагрузке любых двух полюсов током:
• 0,8 токовой уставки не вызывают размыкание выключателя в течение 0,2 с.
• 1,2 токовой уставки вызывают размыкание выключателя в течение 0,2 с.
2) при нагрузке каждого полюса отдельно током 1,3 токовой уставки вызывают размыкание выключателя в течение 0,2 с.
Расцепители тока перегрузки – тепловые, с обратнозависимой выдержкой времени, при контрольной температуре 300С при нагрузке всех полюсов имеют:
• условный ток нерасцепления - 1,05 In;
• условный ток расцепления - 1,3 In;
• условное время:
• 1 ч. для расцепителей 16 – 63 А,
• 2 ч. для расцепителей 80 – 125 А.
Регулировка номинального тока тепловых расцепителей:
от 0,9 Iн до 1,15 Iн (для выключателей на токи 10...50А);
от 0,9 Iн до Iн (для выключателей на токи 63, 80; 100А).

  АВТОМАТИЧЕСИЕ ВЫК ЛЮЧАТЕЛИ АЕ20
В автоматических выключателях АЕ2040, АЕ2050М, АЕ2050М1 и АЕ2060М замыкающий и размыкающий контакты электрически разъединены, допускают применение в электрических цепях разной полярности.
В выключателях АЕ2040М контакты имеют одну полярность, т.е. включение замыкающего и размыкающего контактов допускается только в одну фазу или в цепь одного источника постоянного тока.


Присоединение к внешним цепям осуществляется при снятой крышке выключателя.
• Выводные зажимы главных контактов допускают присоединение медных и алюминиевых проводов без кабельных наконечников сечением 1,5 ...6 мм2, а также
медных проводников сечением до 16 мм2 с кабельными наконечниками.
• Выводные зажимы свободных контактов допускают присоединение проводников сечением до 1,5 мм2 и диаметром по изоляции не более 3,4 мм.
Габаритные, установочные и присоединительные размеры АЕ2043(6), АЕ2053(6)М, АЕ205РМ АЕ2043(6)М
Выключатели автоматические типов АЕ2046М, АЕ2043М со вспомогательными контактами АЕ2063(6)М1
Тип выключателя Размеры, мм
не менее
L B
АЕ2040М 10 10
АЕ2040 50 20
АЕ2050М 50 20
АЕ2060М1 65 20
Минимально допустимые расстояния от выключателей до металлических частей
1 – без температурной компенсации
2 – с температурной компенсацией
Зависимость номинального рабочего тока выключателей от температуры окружающего воздуха
Принципиальные электрические схемы выключателей серии АЕ20
АЕ2046М-100, АЕ2046-10Р, АЕ2046-100, АЕ2056М-10Р,
АЕ2056М-100, АЕ2066М-100
АЕ2046-20Р, АЕ2046-200, АЕ2056М-20Р, АЕ2056М-200,
АЕ2066М1-200
АЕ2046-30Р, АЕ2046-300, АЕ2056М-30Р, АЕ2056М-300,
АЕ2066М1-300
АЕ2046М-400
АЕ2046-40Р, АЕ2046-400, АЕ2056М-40Р, АЕ2056М-400,
АЕ2066М1-400
АЕ2046-12Р, АЕ2046-120, АЕ2056М-12Р, АЕ2056М-120,
АЕ2066М1-120
АЕ2046М-320
АЕ2046-32Р, АЕ2046-320, АЕ2056М-32Р, АЕ2056М-320,
АЕ2066М1-320
Время-токовые характеристики выключателей при одновременной нагрузке всех полюсов (справочные)
Выключатели с электромагнитными и тепловыми расцепителями c уставкой по току срабатывания 12In при температуре 30 0С.
Выключатели с электромагнитными и тепловыми расцепителями c уставкой по току срабатывания 5In, 10In при температуре 30 0С.
АВТОМАТИЧЕСИЕ ВЫК ЛЮЧАТЕЛИ АЕ20

Характеристики присоединения
Зажимы главных контактов выключателя допускают присоединение медных и алюминиевых проводников следующим сечением
Тип выключателя
Номинальные токи, А
Сечение присоединяемых проводников, мм2
Минимальное
Максимальное
гибкого
одно- или
многожильного
жесткого
АЕ2040М 0,6-63 1,5*1 25*1
АЕ2040
10-50
2,5
10*1
63 6*2
АЕ2050М
80
6
25*3
100 35*4
АЕ2060М1
125
6
50*1
160 70*1
*1 - круглыми изолированными неподготовленными проводниками;
*2 - с помощью стандартных кабельных наконечников по ГОСТ 7386-80;
*3 - с помощью специальных медных кабельных наконечников;
*4 - с помощью проволоки медной прямоугольного сечения по ГОСТ 434-78 с размером по ширине до 14 мм с расчетным сечением более 35 мм2 или с помощью медных шин соответствующего сечения с заправленными концами.
Примечание: зажимы выключателейАЕ2040М допускают одновременное присоединение двух проводников: круглого неподготовленного и проводника  оконцованного плоским вилочным наконечником.
Форма и размеры присоединяемой шины
Адаптер для крепления выключателя АЕ2040М на 35 мм DIN- рейку
Специальный кабельный наконечник для АЕ2050М (6 шт. в комплекте)
