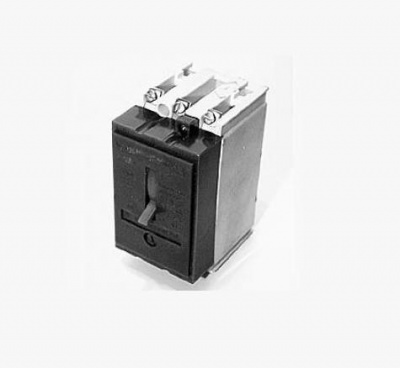

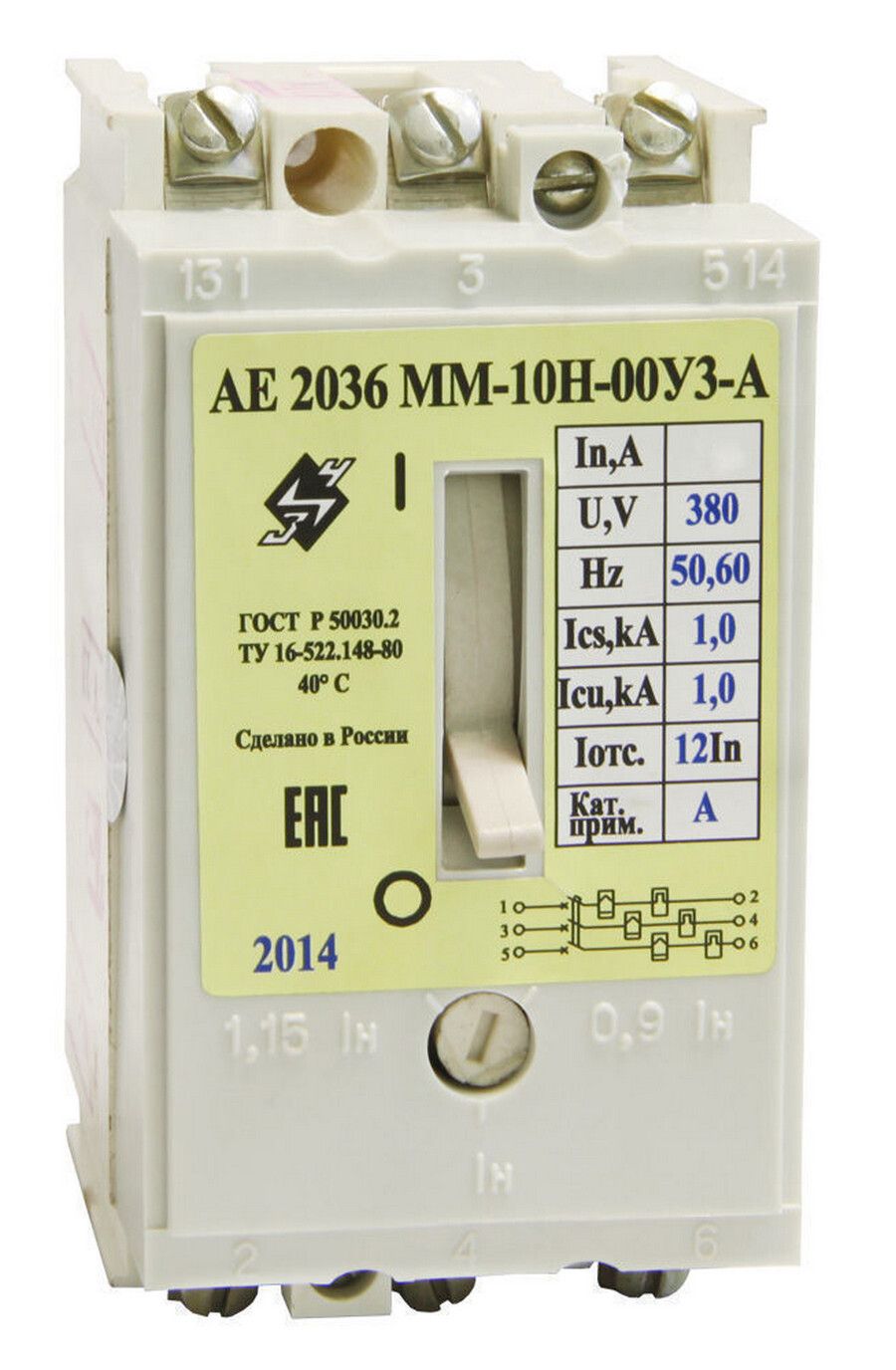

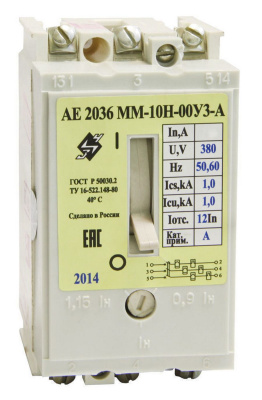

Выключатель автоматический 3ф АЕ 2036-10Н 25А

Автоматические выключатели типа AE 2036 MM предназначены для защиты электрических цепей при перегрузке; для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором; для коммутации электрических цепей в нормальном режиме напряжением до 380В переменного тока частоты 50, 60 Гц, а также для оперативных включений и отключений указанных электрических цепей с частотой до 30 включений в час.
   Выключатели типа АЕ2036ММ-10Н имеют регулировку номинального тока тепловых расцепителей в пределах от 0,9 до 1,15 In для токов 0.3-25А и в пределах от 0,9 до 1,0 In для токов 31,5-50А без температурной компенсации.
Выключатели типа АЕ2036ММ-20Н имеют один дополнительный свободный замыкающий контакт.

   Исполнения выключателей:

по виду максимальных расцепителей тока:
— выключатели с электромагнитными расцепителями;
— выключатели с электромагнитными и тепловыми (комбинированными) расцепителями;

по наличию свободных контактов:
— выключатели без свободных контактов;
— выключатели с одним замыкающим свободным контактом на номинальный ток до 2,5 А при напряжении до 660 В переменного тока и до 220 В постоянного тока;

по степени защиты от воздействия окружающей среды и от прикосновения к токоведущим частям в соответствии с требованиями ГОСТ 14256:
— IP20 для оболочки самого выключателя и IP00 для выводных зажимов;
— IP20 для оболочки и выводных зажимов выключателя;
— IP54 для оболочки и выводных зажимов выключателя.

   Техничекие характеристики:

Габаритные, установочные и присоединительные размеры выключателя АЕ2036ММ со степенью защиты IP00:

Габаритные, установочные и присоединительные размеры выключателя АЕ2036ММ со степенью защиты IP20:
