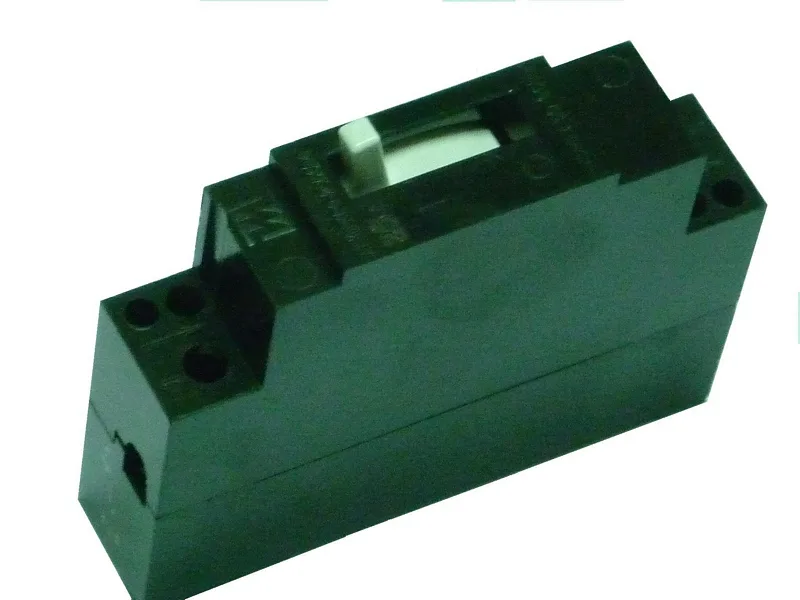

Выключатель автоматический 1ф АЕ 1031 25А

Автоматические выключатели АЕ 1031 предназначены для защиты осветительных электрических цепей переменного тока частоты 50 и 60 Гц при перегрузках и токах короткого замыкания и для нечастых (до 30 включений в сутки) оперативных включений и отключений электрических цепей вручную. Выпускаются для ремонтных целей.

Выключатель состоит из основания, крышки, механизма свободного расцепления, контактной системы, расцепителя максимального тока, дугогасительного устройства. Контактная система состоит из подвижных и неподвижных контактов и обеспечивает одинарный разрыв цепи. Дугогасительное устройство представляет собой камеру с деионной решеткой, состоящей из стальных дугогасительных пластин.
Коммутационное положение выключателя указано знаками:
"1" - включен;
"0" - выключен.

Расшифровка АЕ 1031, маркировка.

АЕ-1031-Х-ХХХ:

АЕ - серия выключателей автоматических;
10 - номер разработки;
3 - величина выключателя в зависимости от номинального тока: 3 - 25 А;
1 - однополюсной;
Х - условное обозначение вида максимальных расцепителей тока: 1 - электромагнитный и тепловой, 2 - тепловой;
ХХХ - климатическое исполнение и категория размещения УХЛ4, О4, Т3 со степенью защиты IР20; ХЛ2, Т2 со степенью защиты IР54 согласно ГОСТ 15150-69.

Технические характеристики АЕ 1031

Номинальное напряжение (50 и 60 Гц), В - 380
Номинальный ток выключателя, А - 25
Число полюсов - 1
Предельная коммутационная способность (при напряжении до 110% номинального, соs j = 0,9, ударное значение), кА, при:
6 А, 220 В - 1,2
10-25 А, 220 В - 1,8
6-25 А, 380 В - 1,2
Одноразовая предельная коммутационная способность (ударное значение), кА, при:
220 В - 3,5
380 В - 1,8
Уставка по току срабатывания максимального расцепителя тока с обратно зависимой от тока выдержкой времени, кратная I_н - 1,25 или 1,5
Износостойкость, циклов ВО: механическая - 25000
коммутационная - 20000
Потребляемая мощность, Вт, не более - 5
Степень защиты (ГОСТ 14254-80):
выключателя - IР20
зажимов с передним присоединением - IР10
зажимов с задним присоединением - IР00
для оболочки и выводных зажимов - IР54
Масса выключателя, кг:
IР20, переднее присоединение проводников - 0,16
IР20, заднее присоединение проводников - 0,176
IР54 - 0,65
Гарантийный срок эксплуатации, лет - 3

При температуре воздуха 40°С с холодного состояния: выключатели не срабатывают при токе 1,05 от номинального в течение менее 2 ч; срабатывают при токе 1,25 от номинального за время не более 20 мин (для уставки тока 1,25 I_н); срабатывают при токе 1,5 от номинального за время не более 20 мин (для уставки тока 1,5 I_н).

Устройство АЕ 1031

Устройство АЕ 1031 с передним подключением: 1 - основание, 2 - механизм свободного расцепления с приводом, 3 - крышка, 4 - расцепители максимального тока, 5 - зажимы для подсоединения проводов, 6 - коммутирующие контакты, 7 - дугогасительное устройство.

Габариты АЕ 1031

Габаритные, установочные и присоединительные размеры выключателей АЕ1031 со степенью защиты IP20
а - переднее присоединение внешних проводников на лицевой стороне панели;
б - переднее присоединение внешних проводников с возможностью крепления общей планкой;
в - заднее присоединение внешних проводников на задней стороне панели;
г - заднее присоединение внешних проводников на лицевой стороне панели;
д - со степенью защиты IP54
