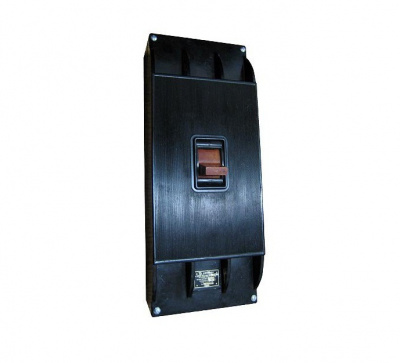

Выключатель автоматический А 3144 600А

 Автоматический выключатель (Автомат) А3144 до 600А, рассчитан так же на 400А, 500А, 300А, 250А на - электротехнические коммутационные устройства, призванные осуществлять защиту сети переменного тока частотой 50... 60 Гц, максимальный уровень напряжения в которой не превышает 1 000 В, от коротких замыканий и токовых перегрузок.
В случае возникновения в электрической цепи короткого замыкания автоматические выключатели серии А3144 срабатывают моментально. При перегрузках принцип действия данных приборов несколько иной: время их срабатывания имеет обратную зависимость от силы тока.
Масса автоматических выключателей серии А3144 составляет 20 килограммов. На рынок приборы поставляются в картонных коробах, упакованных предприятием-изготовителем.
Так как автоматы данной серии сняты с производства, представленные включатели А3144 являются приборами складского хранения.
На все электротехнические устройства серии А3144 распространяются гарантийные обязательства сроком не более 2,5 лет.

Область применения
Стандартное исполнение автоматических выключателей серии А3144 подразумева-ет их эксплуатацию в зонах с умеренным климатом (максимально допустимая темпе-ратура воздуха 40 °C).
Категорически запрещено устанавливать выключатели в агрессивных средах (по-вышенная влажность, запыленность воздуха, попадание прямых солнечных лучей и др.).
Монтаж автоматических выключателей серии А3144 необходимо осуществлять на предварительно подготовленной, выровненной поверхности. Иначе в точках крепле-ния пластикового кожуха прибора могут возникнуть деформации и излишнее напряже-ние, приводящее к трещинам и сколам защитной оболочки.
Сфера применения данных устройств - промышленные и транспортные предпри-ятия, объекты коммунального хозяйства.

Технические особенности и технические характеристики А3144
Автоматические выключатели А3144 - трехполюсные устройства, оснащенные сразу двумя различными видами расцепителей:
•Электромагнитный. Данный тип расцепителя по сути является электрическим магнитом, который подключен к каждому из трех полюсов выключателя. В данном приборе электромагнитный расцепитель отвечает за размыкание системы контактов, тем самым осуществляя защиту электрической сети от коротких замыканий.
•Тепловой. Тепловой расцепитель выключателя А3144 представляет собой пластину, изготовленную из металлического сплава (биметалл), которая, как и электромагнит, имеет подключение к каждому полюсу прибора. Нагреваясь, пластина выгибается, размыкая контакты автоматического выключателя.

Габаритные размеры Ширина х Длина х Высота, мм: 220×185×565
Масса: 19,7кг

Технические характеристики Автоматического выключателя А3144
