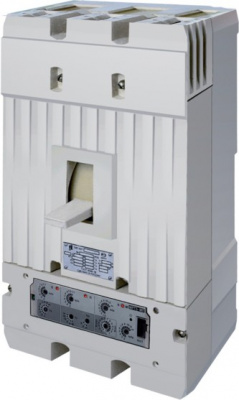

Выключатель автоматический А 3792 400А стац. э.п.

● Назначение и область применения

Выключатели А 371Х Ф, А 371Х Б

Выключатели серии А 371Х Ф, А 371Х Б предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также до 3 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 380/660 V переменного тока частоты 50, 60 Hz, до 380 V переменного тока частоты 400 Hz и постоянного тока до 220/440 V.

Выключатели А 371Х Ф, А 371Х Б соответствуют ГОСТ 9098, 2АК.299.031ТУ и сертифицированы на соответствие ГОСТ Р 50030.2.

Выключатели А 371X Б имеют исполнение для поставки на АЭС.

Выключатели А 37ХХ БР

Выключатели серии А 37ХХ БР предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также до 6 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 380/660 V переменного тока частоты 50, 60 Hz и постоянного тока до 220/440 V.

Выключатели А 371Х БР; А 377Х БР соответствуют 2АК.259.017ТУ и Правилам Морского и Речного Регистра России для использования на судах с неограниченным районом плавания.

● Структура условного обозначения А 37 ХХХ ХХ
● Условия эксплуатации

Выключатели А 371Х Ф, А 371Х Б

- Категория применения - А (по ГОСТ Р 50030.2), В - для выключателей А 371Х БС
- Группа механического исполнения М1 (по ГОСТ 17516.1).
- Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
- Высота над уровнем моря до 1000 m, допускается использование на высоте 2000 m со снижением токовой нагрузки на 10%.
- Тип атмосферы II (по ГОСТ15150).
- Виды климатических исполнений выключателя У3, ХЛ3 и Т3 (по ГОСТ 15150).
- Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP20 - оболочки выключателя;
IP00 - зажимов для присоединения внешних проводников.

Выключатели А 37ХХ БР

Условия эксплуатации выключателей согласованы с Регистром и соответствуют техническим условиям 2АК.259.017ТУ.

● Требования безопасности

Выключатель соответствует требованиям ГОСТ 12.2.007.0, "Правилам устройства электроустановок" и обеспечивает условия эксплуатации, установленные "Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей".
Класс защиты выключателя по способу защиты человека от поражения электрическим током - 0. Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях (связанным с возможным возгоранием аппаратов), удовлетворяет требованиям раздела I ГОСТ 12.1.004 и составляет не более 10^-6 в год.

● Основные технические данные

НАИМЕНОВАНИЕ ПАРАМЕТРА А 371Х Ф А 371Х Б А 37ХХ БР Номинальный ток выключателя In, A 160 Номинальное рабочее напряжение главной цепи, V ~ 50; 60 Hz ~380 ~660 ~660 ~400 Hz - ~380   - -220 - 440 --440 Износостойкость выключателя общее количество циклов СО 16000 количество циклов СО под нагрузкой 10000 Количество циклов СО под действием максимальных расцепителей тока 200



ТИП ВЫКЛЮЧАТЕЛЯ КОЭФФИ- ЦИЕНТ МОЩНОСТИ ТИП ВЫКЛЮЧАТЕЛЯ КОЛИЧЕСТВО ЦИКЛОВ ВО ВКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ ОТКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ НАПРЯЖЕ- НИЕ, V ТОК, А НАПРЯЖЕ- НИЕ, V ТОК, А А 371Х Ф 0,35 380 960 65 160 300 А 371Х Б 300 А 37ХХ БР 300

● Характеристика токоограничения выключателей переменного тока при напряжении 380 V

1 - характеристика без ограничения тока
2 - характеристика с ограничением тока для выключателей А 37ХХ Б, А 37ХХ БР
Iy - ожидаемый ток короткого замыкания
Iрм - фактический ток при отключении

● Влияние температуры

Зависимость номинальных токов максимальных расщепителей, выраженных в кратностях к номинальному току, от температуры окружающего воздуха.
Контрольная температура:
+ 40°С для выключателей климатического исполнения У, ХЛ;
+ 45°С для выключателей климатического исполнения Т, БР.

● Монтаж выключателей
Выключатели допускают возможность присоединения шин, кабелей с кабельным наконечником и без него из меди и алюминия. В таблице описаны возможности различных типов выключателей по присоединению проводников.


МАТЕРИАЛ И ВИД ПРИСОЕДИНЯЕМОГО ПРОВОДНИКА ТИП ВЫКЛЮЧАТЕЛЯ А 371Х Ф А 371Х Б А 37ХХ БР 3 - ЗАДНЕЕ ПРИСОЕДИНЕНИЕ; П - ПЕРЕДНЕЕ ПРИСОЕДИНЕНИЕ 3 П 3 П 3 П CU Кабель без наконечника - ● - ● - - Кабель с наконечником ● ● ● ● ● ● Шина ● ● ● ● ● ● AL Кабель без наконечника - ● - ● - - Кабель с наконечником ● ● ● ● - - Шина ● ● ● ● - -

● Минимальные расстояния от металлических заземленных частей (или изоляционных щитков распределительных устройств) до выключателей А 37ХХ

Выключатель стационарного исполнения

Выключатель стационарного исполнения с приводом электромагнитным

ТИП ВЫКЛЮЧАТЕЛЯ РАЗМЕРЫ, mm В В1* Н H1 ~380V ~660V -440V -220V ~380V ~660V -440V -220V ~380V ~660V -440V -220V I А 37ХХ Б 20 20 20 - 40 40 40 - 40 50 40 - 25 А 37ХХ Ф 20 - - 20 40 - - 40 < >40   - - 40 25 А 37ХХ БР 20 20 20 20 - - - - 40 60 40 40 23

* Размер В1 - для выключателя выдвижного исполнения с ручным дистанционным или электромагнитным приводом.



ДОПОЛНИТЕЛЬНЫЕ СБОРОЧНЫЕ ЕДИНИЦЫ И УСТРОЙСТВА

● Дополнительные сборочные единицы и устройства


НАЗВАНИЕ ИСПОЛНЕНИЯ ИЛИ ДОПОЛНИТЕЛЬНОГО УСТРОЙСТВА ТИП ВЫКЛЮЧАТЕЛЯ А 371Х Ф А 371Х Б А 37ХХ БР Свободные контакты ● ● ● Расцепитель независимый (РН) ● ● ● Расцепитель нулевого напряжения (РНН) ● ● - Электромагнитный привод ● ● ● Выдвижное исполнение ● ● -

● Свободные контакты Свободные контакты используются в системах автоматики для сигнализации о положении силовых контактов. Количество и тип контактов (нормальнозамкнутый, нормальноразомкнутый) оговариваются при заказе.


РОД ТОКА И ЧАСТОТА, Hz НАПРЯЖЕНИЕ, V КОММУТАЦИОННАЯ ИЗНОСОСТОЙКОСТЬ КОЭФФИЦИЕНТ МОЩНОСТИ ЦЕПИ, cosφ ПОСТОЯННАЯ ВРЕМЕНИ ЦЕПИ, τ, ms ТОК ВКЛЮЧЕНИЯ ТОК ОТ- КЛЮЧЕНИЯ КОЛИЧЕСТВО ЦИКЛОВ ВО ~ 50 Hz 127 12 4 16000 0,4 - 220 380 - 110 2 2 - 15 220 0,3 0,3 440

● Независимый расцепитель Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который вызывает отключение выключателя при подаче напряжения от внешнего источника. Внимание! Независимый расщепитель является устройством кратковременного действия и для исключения его повреждения используется только в комбинации с блокконтактом, который снимает напряжение с катушки РН после срабатывния автоматического выключателя.


РОД ТОКА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ, (Ue), V ПРЕДЕЛЫ НОМИНАЛЬНОГО РАБОЧЕГО НАПРЯЖЕНИЯ, V ДОПУСТИМОЕ КОЛЕБАНИЕ НАПРЯЖЕНИЯ, V ПЕРЕМЕННЫЙ ТОК ЧАСТОТОЙ 50 И 60 Hz 440 110 - 440 77 - 528 ПОСТОЯННЫЙ ТОК 24   16,8 - 28,8 110 77 - 132 220 154 - 264

● Нулевой расцепитель напряжения Отключает автоматический выключатель при недопустимом снижении напряжения.

Расщепитель нулевого напряжения представляет собой электромагнит, постоянно удерживаемый в притянутом состоянии при напряжении в сети свыше 0,3 х U_ном (где U_ном - номинальное напряжение сети). Понижение напряжения в сети ниже этого уровня приводит к срабатыванию нулевого расцепителя. Расщепители нулевого напряжения применяют в целях отключения потребителей, не допускающих работу на пониженном напряжении, или самозапуск которых при автоматическом восстановлении питания нежелателен (такие, как асинхронные электродвигатели с нагрузкой на валу).


ТИП ВЫКЛЮЧАТЕЛЯ РОД ТОКА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ, (Ue), V А 371Х Б ~50 Hz 127; 220; 230; 240; 300; 380; 400; 415; 660 ~60 Hz 127; 220; 240; 380; 415; 440 - 110; 220 А 371Х Ф ~50 Hz 127; 220; 300; 380 - 110; 220

Мощность, потребляемая нулевым расцепителем напряжения, не должна превышать
22 VA при переменном токе и 25W при постоянном токе.



● Электромагнитный привод Электромеханическое устройство для дистанционного оперирования выключателем. Электромагнитный привод допускает ручное включение - отключение. Электромагнитный привод может быть использован в схемах автоматики, где выключатель является исполнительным механизмом любой системы защиты (устройство включения резервного питания и т.д.).


ТИП ВЫКЛЮЧАТЕЛЯ РОД ТОКА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ, (Ue), V А 371Х Б ~50 Hz 127; 220; 230; 240; 380; 400; 415; 660 -60 Hz 127; 220; 240; 380; 415; 440 - 110; 220 А 371Х Ф ~50 Hz 110; 127; 220; 380 - 110;220 А 37ХХ БР ~50 Hz 127; 220; 380 - 110; 220



ТОК ВКЛЮЧЕНИЯ В ЦЕПИ ПРИВОДА ПРИ НАПРЯЖЕНИИ, А: ПЕРЕМЕННЫЙ ТОК ПОСТОЯННЫЙ ТОК 127V 220; 230 V 380 - 440 V 660 V 110V 220 V 10 8 4 4 18 9



КОММУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

● Выключатели с электромагнитными расцепителями (А 3711 Ф, А 3712 Ф)
● Выключатели с электромагнитными расцепителями (А 3711 Б, А 3712 Б)
● Выключатели токоограничивающие с электромагнитными расцепителями (А 3771 БР, А 3772 БР)
● Выключатели селективные с электромагнитными и полупроводниковыми расцепителями без защиты в зоне токов перегрузки (А 3713 БС, А 3714 БС)
● Выключатели токоограничивающие с электромагнитными и полупроводниковыми расцепителями (А 3713 Б, А 3714 Б)
● Выключатели токоограничивающие с электромагнитными и полупроводниковыми расцепителями (А 3713 БР, А 3714 БР)
● Выключатели с электромагнитными и тепловыми расцепителями (А 3715 Ф, А 3716 Ф)
● Выключатели токоограничивающие с электромагнитными и тепловыми расцепителями (А 3715 Б, А 3716 Б)
● Выключатели токоограничивающие с электромагнитными и тепловыми расцепителями (А 3775 БР, А 3776 БР)
● Выключатели без максимальных расцепителей (А 3717 Ф, А 3718 Ф)
● Выключатели без максимальных расцепителей (А 3717 Б, А 3718 Б)
● Время-токовые характеристики выключателей А 3710



ВАРИАНТЫ ПОДКЛЮЧЕНИЯ

● Возможные варианты подключения проводников к выключателям А 371Х Ф, А 371Х Б
● Возможные варианты подключения проводников к выключателям А 371Х БР, А 377Х БР



ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

● Выключатели А 3710 переднего присоединения
● Выключатели А 3770 переднего присоединения
● Зажимы для присоединения проводников
● Выключатель А 3710 с электромагнитным приводом
● Выдвижное устройство выключателя А 3710
● Масса выключателей
