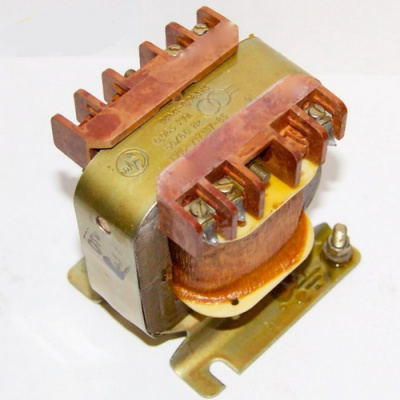

Трансформатор понижающий ОСМ1-0,16 380/110-22-12-5

Трансформаторы серии ОСМ 1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063...2,5 кВ*А напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.

Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10 - 60 Гц с максимальным ускорением 2g.

Трансформаторы мощностью 1,6 и 2,5 кВ*А устанавливаются в горизонтальном положении, а мощностью до 1 кВ*А включительно как в горизонтальном, так и в вертикальном положении.

Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам, габаритным и установочным размерам и отличаются только защитными покрытиями.

Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов каркасной конструкции из медного провода с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.

Контактные зажимы трансформаторов расположены на изоляционных колодках из пластмассы. Контактные зажимы могут быть выполнены со степенью защиты IP20 (со съемными крышками). Трансформаторы имеют усиленную изоляцию, что повышает безопасность их обслуживания, обладают повышенной устойчивостью к перенапряжениям в сети.

По заказу потребителей завод может изготовить трансформаторы со схемами и напряжениями, отличными от приведенных ниже.

Трехобмоточный трансформатор с
ответвлениями на вторичной обмотке

Двухобмоточный трансформатор с
ответвлениями на вторичной обмотке
