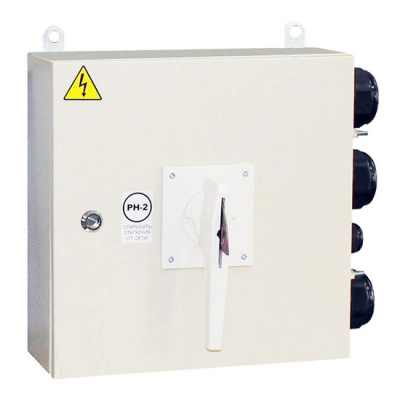

Выключатель рудничный ВАРП 1000Р-01-ПП УХЛ5

15 000 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Выключатель рудничный ВАРП 1000Р-01-ПП УХЛ5 предназначен для защиты цепей постоянного тока напряжением до 440В от токов короткого замыкания, а также нечастых оперативных включений и отключений электрических цепей на предприятиях горнорудной промышленности в рудниках и шахтах, не опасных по взрыву газа и пыли.

Условия эксплуатации рудничных выключателей серии ВАРП

Температура окружающей среды от -10°С до +40°С
Относительная влажность до 98±2% при температуре 25±2° С
Окружающая среда невзрывоопасная по газу и пыли (РН2)
Запылённость окружающей среды не более 100 мг/м3
Напряжениесети от 0,85 до 1,1 Uном
Высота размещения изделия над уровнем моря не более 1000 м
Вибрация мест установки не более 4,9 м/с при частоте 1-35 Гц
Рабочее положение вертикальное, отклонение в любую сторону не более 15o
Способ установки – салазками на горизонтальную поверхность или креплением к вертикальной стене за монтажные скобы
Степень защиты от внешних воздействий по ГОСТ 14254 IP54

Технические характеристики рудничных выключателей серии ВАРП

ВАРП в стандартном исполнении изготавливается на базе автоматических выключателей ВА 04-36, ВА51-35 и ВА51-39. По согласованию с потребителем марка автоматического выключателя может меняться. 2.2. Основные технические характеристики приведены в таблице ниже:

Наименование параметра	ВАРП 250	ВАРП 500	ВАРП 630	ВАРП 1000
Номинальный ток, А	250	500	630	1000
Номинальное напряжение сети, В	-440	-440	-440	-440
Предельная коммутационная способность при напряжении 440В, кА	18	50	50	100
Уставка срабатывания расцепителя КЗ, А	750	1250	1250	30000

Номинальные значения климатических факторов по ГОСТ 15543 и ГОСТ 15150 соответствуют У5, УХЛ5. Номинальное напряжение изоляции Ui соответствует номинальному напряжению силовой цепи. Вид внутреннего разделения – 1 (разделение отсутствует). Тип электрических внутренних соединений соответствует типу FFF (ГОСТР51321.1-2000), то есть все электрические соединения главной входящей цепи, главной выходящей цепи и соединения вспомогательных цепей должны производиться с помощью инструмента, обеспечивающего необходимое и стойкое контактное соединение. Номинальный режим работы – продолжительный. Вводные устройства и конструкция зажима для присоединения жил внешних кабелей рассчитана на присоединение многожильных гибких с медными жилами типа КГ, их модификаций, и бронированных кабелей без наконечников. Номинальные сечения жил и пределы наружных диаметров силовых и контрольных кабелей приведены в таблице ниже:

Наименование кабельных устройств	Сечение жил кабеля, мм²	Пределы наружных диаметров кабеля, мм	Количество вводных устройств
			ВАРП-250	ВАРП-500
Ввод	70-150	от 40 до 52	1	2
Вывод	70-150	от 40 до 52	1	2
Контрольный вывод	1,5-4	от 5 до 7	1	1

Механическая износостойкость устанавливаемых выключателей не менее 10 000 циклов включений-отключений (ВО), а коммутационная износостойкость – 2 000 циклов ВО при номинальной нагрузке и постоянной времени цепи не более 0,01с. Диапазон срабатывания защиты от короткого замыкания устанавливаемых выключателей для ВАРП 250 –750 А ±20%, для ВАРП 500 – 1 250 А ±20%, ВАРП 630 – 1 250 А ±20%, ВАРП 1000 – 30 000 А ±20%. Время срабатывания защиты устанавливаемых выключателей при токах короткого замыкания, превышающих в 1,5 раза ток уставки срабатывания, не превышает 0,05 с. Структура условного обозначения изделий:

Пример записи обозначения выключателя автоматического рудничного постоянного тока напряжением 440В, с номинальным током продолжительного режима 250А, с установленными свободными контактами, для применения в условиях умеренного климата в помещениях с повышенной влажностью при его заказе и в документации других изделий: «Выключатель ВАРП 250 1 УХЛ5 ТУ 3420-002-10222612-2013»
Габаритные размеры ВАРП, масса и общий вид представлены на рисунке 1:
