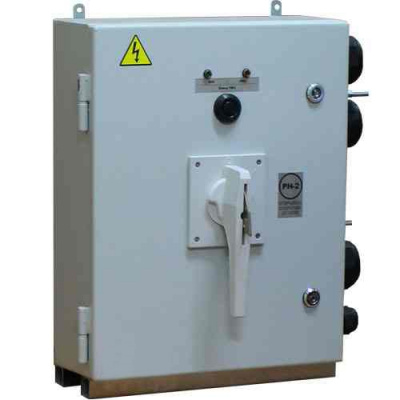

Выключатель рудничный ВАП-II-200 УХЛ5

Условия эксплуатации рудничных выключателей серии ВАП-II

• Температура окружающей среды от -10°С до +40°С
• Относительная влажность до 98±2% при температуре 25±2° С
• Окружающая среда невзрывоопасная по газу и пыли (РН2)
• Запылённость окружающей среды не более 100 мг/м3
• Напряжениесети от 0,85 до 1,1 Uном
• Высота размещения изделия над уровнем моря не более 1000 м
• Вибрация мест установки не более 4,9 м/с при частоте 1-35 Гц
• Рабочее положение вертикальное, отклонение в любую сторону не более 15o
• Способ установки – салазками на горизонтальную поверхность или креплением к вертикальной стене за монтажные скобы
• Степень защиты от внешних воздействий по ГОСТ 14254 IP54

Технические характеристики рудничных выключателей серии ВАП-II

ВАП-II в стандартном исполнении изготавливается на базе автоматических выключателей ВА 04-36, ВА57-35 и ВА57-39. Номинальные токи предельная коммутационная способность выключателя указаны в таблице ниже.




Устройство и принцип работы рудничных выключателей серии ВАП-II

• защиту от токов короткого замыкания отходящих от выключателя силовых цепей;
• световую сигнализацию о включении выключателя;
• световую сигнализацию о срабатывании максимальной токовой защиты ПМЗ;
• проверку действия максимальной токовой защиты ПМЗ;
• блокирование включения выключателя при срабатывании максимальной токовой защиты ПМЗ;
• контроль сопротивления изоляции в отходящих от аппарата силовых цепях.

• Силовая часть выключателя состоит из: силовые вводные зажимы А1, В1, С1 силовой колодки ХТ2, силовые выводные зажимы (А3, В3, С3) силовой колодки ХТ3, автоматический выключатель QF.
• Питание цепей управления выключателя осуществляется от трансформатора напряжения (TV).
• Схема максимальной токовой защиты, состоящая из трансформаторов тока (ТА1, ТА2) и блока ПМЗ (А), обеспечивает контроль и оперативное отключение автоматического выключателя QF в случае возникновения в отходящей линии короткого замыкания. При возникновении короткого замыкания в отходящей линии блок ПМЗ срабатывает, замыкая свой контакт в цепи питания катушки независимого расцепителя (K1) автоматического выключателя QF и замыкает контакт в цепи лампы HLR (красная), сигнализирующей о срабатывании максимальной токовой защиты. Дальнейшая эксплуатация выключателя не возможна, пока не будет произведен взвод ПМЗ путем нажатия кнопки SB1 «Сброс ПМЗ».
• При срабатывании защиты от перегрузки (сработал автоматический выключатель QF от превышения номинального тока) гаснет зеленая лампа (HLG). Контроль сопротивления изоляции отходящего присоединения осуществляется блоком БКИ (А2), который блокирует включение выключателя при снижении в отходящем присоединении сопротивления ниже 30 кОм.
• При срабатывании блока БКИ загорается оранжевая лампа HLY. Блок БКИ работает в двух режимах: «Предупредительный» и «Аварийная», переключение режимов осуществляется тумблером расположенным на корпусе блока БКИ. «Предупредительный», при этом режиме величина уставки для срабатывания составляет 150±50 кОм, при достижении этой величины происхо дит периодическое включение лампы HLY, для продолжения работы необходимо установить на блоке БКИ режим «Аварийная» (уставка <30 кОм).

• внутри корпуса силовая цепь закрыта от прикосновения;
• при снятии, открывании крышки предусмотрена блокировка;
• зажимы для проводников имеют маркировку знака заземления;
• корпус заземляется;
• при открывании двери происходит отключение автоматического выключателя (QF).
• цепи управления защищены автоматическим выключателем от короткого замыкания.
