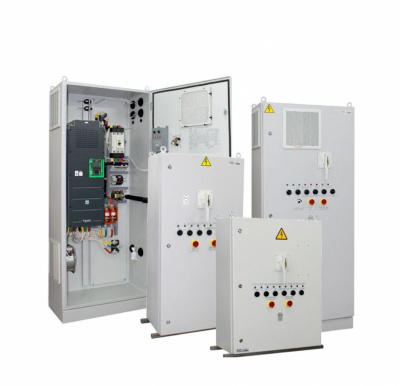

Пускатель электромагнитный рудничный с мягким пуском типа ПРМ

Пускатель электромагнитный рудничный с мягким пуском типа ПРМ предназначен для управления, комплексной защиты, плавного пуска и останова электрических двигателей стационарных и передвижных механизмов, эксплуатируемых в трёхфазной сети переменного тока с изолированной нейтралью трансформатора, на предприятиях горнорудной промышленности, в рудниках и шахтах, не опасных по взрыву газа и пыли.

Пускатели в стандартном исполнении изготавливается на базе контактора вакуумного КВ1-160 (250, 400, 630) на токи свыше 63А, на базе контактора ПМ12 на токи до 63А и блоком мягкого пуска указанных в таблице ниже. Номинальное напряжение силовой цепи – 380В или 660В, 50 Гц. Номинальные напряжения цепи управления – 24В и 36В, 50 Гц. Номинальное напряжение изоляции Ui соответствует номинальному напряжению силовой цепи. Вид внутреннего разделения –1 (разделение отсутствует). Тип электрических внутренних соединений соответствует типу FFF (ГОСТР51321.1-2000), то есть все электрические соединения главной входящей цепи, главной выходящей цепи и соединения вспомогательных цепей должны производиться с помощью инструмента, обеспечивающего необходимое и стойкое контактное соединение. Номинальный режим работы – продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный. В повторно-кратковременном режиме нормальных коммутаций пускатель допускает работу в категории применения АС-3 с частотой до 600 циклов включений-отключений (ВО) в час при относительной продолжительности включения (ПВ) до 60%, и категории применения АС-4 с частотой циклов ВО до 1200 в час при ПВ до 2,5% при продолжительности не более двух минут и управления электродвигателями, мощность которых указана в таблице ниже. В качестве блока мягкого пуска в изделия х устанавливаются блоки ATS 48 на соответствующие номинальный ток и мощность с выбранным при заказе напряжением 380В или 660В.


Тип пускателя	Номинальный ток, А	Максимальная мощность электродвигателя, кВт
		380В	660В
ПРМ-25	25	11	18,5
ПРМ-32	32	15	22
ПРМ-40	40	22	37
ПРМ-63	63	30	45
ПРМ-100	100	45	90
ПРМ-125	125	55	110
ПРМ-160	160	75	132
ПРМ-200	200	92	160
ПРМ-250	250	110	220
ПРМ-320	320	160	355
ПРМ-400	400	220	355
ПРМ-500	500	250	560
ПРМ-630	630	400	630
