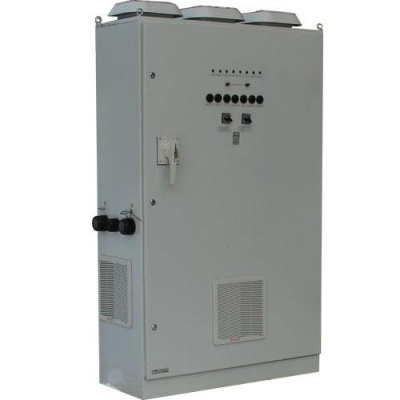

Пускатель электромагнитный рудничный с преобразователями частоты типа ПРЧ

15 000 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Пускатель электромагнитный рудничный с преобразователями частоты типа ПРЧ предназначен для управления, реверсирования и защиты электрических двигателей стационарных и передвижных механизмов, эксплуатируемых в трёхфазной сети переменного тока с изолированной нейтралью трансформатора, на предприятиях горнорудной промышленности, в рудниках и шахтах, не опасных по взрыву газа и пыли.

Условия эксплуатации ПРЧ

Температура окружающей среды от -10°С до +40°С
Относительная влажность до 98±2% при температуре 25±2°С
Окружающая среда невзрывоопасная по газу и пыли (РН2)
Запылённость окружающей среды не более 100 мг/м3
Напряжениесети от 0,85 до 1,1 Uном
Высота размещения изделия над уровнем моря не более 1000 м
Вибрация мест установки не более 4,9 м/с при частоте 1-35 Гц
Рабочее положение вертикальное, отклонение в любую сторону не более 15o.
Способ установки – салазками на горизонтальную по верхность или креплением к вертикальной стене за монтажные скобы
Степень защиты от внешних воздействий по ГОСТ 14254 IP54

Технические характеристики пускателя ПРЧ

Пускатели в стандартном исполнении изготавливается на базе контактора вакуумного КВ1-160 (250, 400). Номинальные токи изделия указаны ниже:

ПРЧ 63 - 63
ПРЧ 100 - 100
ПРЧ 125 - 125
ПРЧ 160 - 160
ПРЧ 200 - 200
ПРЧ 250 - 250
ПРЧ 320 - 320
ПРЧ 400 - 400

Номинальное напряжение силовой цепи – 380В или 660В, 50 Гц. Номинальное напряжение цепи управления – 24В и 36В, 50 Гц. Номинальное напряжение изоляции Ui соответствует номинальному напряжению силовой цепи. Вид внутреннего разделения – 1 (разделение отсутствует). Тип электрических внутренних соединений соответствует типу FFF (ГОСТР51321.1-2000), то есть все электрические соединения главной входящей цепи, главной выходящей цепи и соединения вспомогательных цепей должны производиться с помощью инструмента, обеспечивающего необходимое и стойкое контактное соединение. Номинальный режим работы – продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный. В повторно-кратковременном режиме нормальных коммутаций пускатель допускает работу в категории применения АС-3 с частотой до 600 циклов включений-отключений (ВО) в час при относительной продолжительности включения (ПВ) до 60%, и категории применения АС-4 с частотой циклов ВО до 1200 в час при ПВ до 2,5% при продолжительности не более двух минут и управления электродвигателями, мощность которых указана в таблице ниже:

Тип пускателя	Максимальная мощность электродвигателя, кВт		Модель устанавливаемого блока мягкого пуска
Тип пускателя	380В	660В	Модель устанавливаемого блока мягкого пуска
ПРЧ 63	30	45	EL-7011-040Н
ПРЧ 100	45	75	EL-7011-060Н
ПРЧ 125	55	110	EL-7011-075Н
ПРЧ 160	75	132	EL-7011-100Н
ПРЧ 200	92	168	EL-7011-125Н
ПРЧ 250	110	200	EL-7011-150Н
ПРЧ 320	160	280	EL-7011-200Н
ПРЧ 400	200	315	EL-7011-300Н

Модели пускателя ПРЧ

Название	Номинальный ток А	Номинальное напряжение В	Вес
ПРЧ-100М-1(380В) УХЛ5	100	380	260
ПРЧ-100М-2(660В) УХЛ5	100	660	260
ПРЧ-10М-1(380В) УХЛ5	10	380	260
ПРЧ-10М-2(660В) УХЛ5	10	660	260
ПРЧ-125М-1(380В) УХЛ5	125	380	260
ПРЧ-125М-2(660В) УХЛ5	125	660	260
ПРЧ-160М-1(380В) УХЛ5	160	380	260
ПРЧ-160М-2(660В) УХЛ5	160	660	260
ПРЧ-16М-1(380В) УХЛ5	16	380	260
ПРЧ-16М-2(660В) УХЛ5	16	660	260
ПРЧ-185М-1(380В) УХЛ5	185	380	260
ПРЧ-185М-2(660В) УХЛ5	185	660	260
ПРЧ-18М-1(380В) УХЛ5	18	380	260
ПРЧ-18М-2(660В) УХЛ5	18	660	260
ПРЧ-200М-1(380В) УХЛ5	200	380	260
ПРЧ-200М-2(660В) УХЛ5	200	660	260
ПРЧ-225М-1(380В) УХЛ5	225	380	260
ПРЧ-225М-2(660В) УХЛ5	225	660	260
ПРЧ-250М-1(380В) УХЛ5	250	380	260
ПРЧ-250М-2(660В) УХЛ5	250	660	260
ПРЧ-25М-1(380В) УХЛ5	25	380	260
ПРЧ-25М-2(660В) УХЛ5	25	660	260
ПРЧ-280М-1(380В) УХЛ5	280	380	260
ПРЧ-280М-2(660В) УХЛ5	280	660	260
ПРЧ-320М-1(380В) УХЛ5	320	380	260
ПРЧ-320М-2(660В) УХЛ5	320	660	260
ПРЧ-32М-1(380В) УХЛ5	32	380	260
ПРЧ-32М-2(660В) УХЛ5	32	660	260
ПРЧ-400М-1(380В) УХЛ5	400	380	260
ПРЧ-400М-2(660В) УХЛ5	400	660	260
ПРЧ-40М-1(380В) УХЛ5	40	380	260
ПРЧ-40М-2(660В) УХЛ5	40	660	260
ПРЧ-500М-1(380В) УХЛ5	500	380	260
ПРЧ-500М-2(660В) УХЛ5	500	660	260
ПРЧ-50М-1(380В) УХЛ5	50	380	260
ПРЧ-50М-2(660В) УХЛ5	50	660	260
ПРЧ-630М-1(380В) УХЛ5	630	380	260
ПРЧ-630М-2(660В) УХЛ5	630	660	260
ПРЧ-63М-1(380В) УХЛ5	63	380	260
ПРЧ-63М-2(660В) УХЛ5	63	660	260
ПРЧ-80М-1(380В) УХЛ5	80	380	260
ПРЧ-80М-2(660В) УХЛ5	80	660	260
