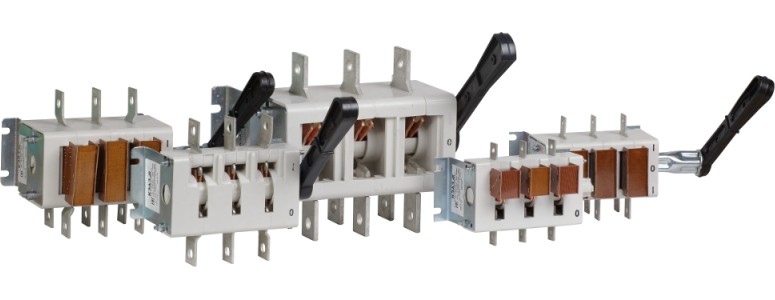

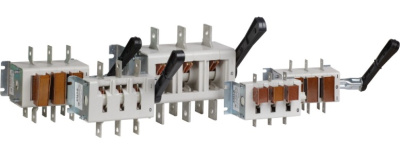

Рубильник ВР 32-31 А31140 100А

Рубильник ВР 32-31 А31140 100А

1.Назначение.
Выключатели-разъединители (выключатели нагрузки) серии ВР32 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.
2.Основные преимущества:
- контактная система ножевого типа с двойным видимым разрывом цепи;
- наличие дугогасительных камер обеспечивает эффективное гашение электрической дуги при коммутации;
- наличие различных видов рукояток;
- возможность присоединения как алюминиевых так и медных проводников и кабелей к контактным выводам с помощью резьбовых соединений.


Обозначения рубильников серии ВР 32

ВР32-Х₁Х₂-Х₃Х₄Х₅Х₆Х₇Х₈-Х₉…А-Л-Х₁₀

Часть названия	Расшифровка
ВР32	Серия
Х1Х2	Обозначение условного теплового тока: 31 – 100 А; 35 – 250 А; 37 – 400 А; 39 – 630 А
Х3	Исполнение рукоятки: А – несъемная; В – съемная
Х4	Количество полюсов и число направлений: 1 – однополюсный на одно направление; 2 – двухполюсный на одно направление; 3 – трехполюсный на одно направление; 4 – четырехполюсный на одно направление; 5 – однополюсный на два направления; 6 – двухполюсный на два направления; 7 – трехполюсный на два направления; 8 – четырехполюсный на два направления
Х5	Дугогасительные камеры: 0 – отсутствие; 1 – наличие
Х6	Расположение плоскости присоединения внешних зажимов выводов: 1- параллельно плоскости монтажа; 2 – перпендикулярно плоскости монтажа; 3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа; 4 – комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа
Х7	Вид ручного привода: 0 – без привода; 2 – боковая рукоятка; 3 – передняя поворотная рукоятка; 4 – передняя смещенная рукоятка; 5 – боковая смещенная рукоятка
Х8	Вспомогательные контакты: 0 – отсутствие; 1 - наличие
Х9…А	Номинальный ток, А
Л	Исполнение привода слева
Х10	Климатическое исполнение и категория размещения: УХЛ3 или Т

Наименование Количество полюсов Номинальный ток,  А Номинальный кратковременно выдерживаемый ток, кА Артикул ВР32-31-А30220-100А-УХЛ3 3 100 5 103374 ВР32-31-А30221-100А-УХЛ3 3 100 5 103431 ВР32-31-А31240-100А-УХЛ3 3 100 5 103375 ВР32-31-А70220-100А-УХЛ3 3 100 5 103387 ВР32-31-А70240-100А-УХЛ3 3 100 5 103350 ВР32-31-А71240-100А-УХЛ3 3 100 5 103388 ВР32-31-В30250-100А-УХЛ3 3 100 5 103369 ВР32-31-В31250-100А-УХЛ3 3 100 5 103367 ВР32-31-В70250-100А-УХЛ3 3 100 5 103349 ВР32-31-В71250-100А-УХЛ3 3 100 5 103386 ВР32-35-А30220-250А-УХЛ3 3 250 8 103377 ВР32-35-А30221-250А-УХЛ3 3 250 8 103432 ВР32-35-А30240-250А-УХЛ3 3 250 8 103351 ВР32-35-А31240-250А-УХЛ3 3 250 8 103378 ВР32-35-А70220-250А-УХЛ3 3 250 8 103392 ВР32-35-А70221-250А-УХЛ3 3 250 8 115610 ВР32-35-А71240-250А-УХЛ3 3 250 8 103393 ВР32-35-В30250-250А-УХЛ3 3 250 8 103371 ВР32-35-В31250-250А-УХЛ3 3 250 8 103370 ВР32-35-В31251-250А-УХЛ3 3 250 8 103362 ВР32-35-В70250-250А-УХЛ3 3 250 8 103353 ВР32-35-В71250-250А-УХЛ3 3 250 8 103390 ВР32-35-В71251-250А-УХЛ3 3 250 8 103426 ВР32-37-А30220-400А-УХЛ3 3 400 11 103380 ВР32-37-А31240-400А-УХЛ3 3 400 11 103381 ВР32-37-А70220-400А-УХЛ3 3 400 11 103397 ВР32-37-А71240-400А-УХЛ3 3 400 11 103398 ВР32-37-В30250-400А-УХЛ3 3 400 11 103419 ВР32-37-В30251-400А-УХЛ3 3 400 11 103418 ВР32-37-В31250-400А-УХЛ3 3 400 11 103416 ВР32-37-В31251-400А-УХЛ3 3 400 11 103363 ВР32-37-В70250-400А-УХЛ3 3 400 11 103355 ВР32-37-В71250-400А-УХЛ3 3 400 11 103395 ВР32-37-В71251-400А-УХЛ3 3 400 11 103429 ВР32-39-А30220-630А-УХЛ3 3 630 16 103383 ВР32-39-А30240-630А-УХЛ3 3 630 16 103357 ВР32-39-А31240-630А-УХЛ3 3 630 16 103384 ВР32-39-А70220-630А-УХЛ3 3 630 16 103402 ВР32-39-А71240-630А-УХЛ3 3 630 16 103403 ВР32-39-В30250-630А-УХЛ3 3 630 16 103423 ВР32-39-В31250-630А-УХЛ3 3 630 16 103420 ВР32-39-В31251-630А-УХЛ3 3 630 16 103365 ВР32-39-В70250-630А-УХЛ3 3 630 16 103358 ВР32-39-В71250-630А-УХЛ3 3 630 16 103400 ВР32-39-В71251-630А-УХЛ3 3 630 16 103430

Наименование Количество полюсов Номинальный ток,  А Номинальный кратковременно выдерживаемый ток, кА Артикул ВР32-31ф-А30220-100А-УХЛ3 3 100 5 110196 ВР32-31ф-А31240-100А-УХЛ3 3 100 5 110199 ВР32-31ф-А70220-100А-УХЛ3 3 100 5 110200 ВР32-31ф-А71240-100А-УХЛ3 3 100 5 110202 ВР32-31ф-В30250-100А-УХЛ3 3 100 5 110203 ВР32-31ф-В31250-100А-УХЛ3 3 100 5 110205 ВР32-31ф-В70250-100А-УХЛ3 3 100 5 110207 ВР32-31ф-В71250-100А-УХЛ3 3 100 5 110208 ВР32-35ф-А30220-250А-УХЛ3 3 250 8 110209 ВР32-35Ф-А30221-250А-УХЛ3 3 250 8 110210 ВР32-35ф-А31240-250А-УХЛ3 3 250 8 110212 ВР32-35ф-А70220-250А-УХЛ3 3 250 8 110213 ВР32-35ф-А71240-250А-УХЛ3 3 250 8 110215 ВР32-35ф-В30250-250А-УХЛ3 3 250 8 110216 ВР32-35ф-В31250-250А-УХЛ3 3 250 8 110218 ВР32-35ф-В70250-250А-УХЛ3 3 250 8 110220 ВР32-35ф-В71250-250А-УХЛ3 3 250 8 110221 ВР32-37ф-А30220-400А-УХЛ3 3 400 11 110222 ВР32-37ф-А31240-400А-УХЛ3 3 400 11 110225 ВР32-37ф-А70220-400А-УХЛ3 3 400 11 110226 ВР32-37ф-А71240-400А-УХЛ3 3 400 11 110228 ВР32-37ф-В30250-400А-УХЛ3 3 400 11 110229 ВР32-37ф-В31250-400А-УХЛ3 3 400 11 110231 ВР32-37Ф-В31251-400А-УХЛ3 3 400 11 110232 ВР32-37ф-В70250-400А-УХЛ3 3 400 11 110233 ВР32-37ф-В71250-400А-УХЛ3 3 400 11 110234 ВР32-39ф-А30220-630А-УХЛ3 3 630 16 110235 ВР32-39ф-А31240-630А-УХЛ3 3 630 16 110238 ВР32-39ф-А70220-630А-УХЛ3 3 630 16 110239 ВР32-39ф-А71240-630А-УХЛ3 3 630 16 110241 ВР32-39ф-В30250-630А-УХЛ3 3 630 16 110243 ВР32-39ф-В31250-630А-УХЛ3 3 630 16 110245 ВР32-39ф-В70250-630А-УХЛ3 3 630 16 110247 ВР32-39ф-В71250-630А-УХЛ3 3 630 16 110248

Артикулы аксессуаров Наименование Артикул Комплект* дугогасительных камер ВР32-1Н**-100А-УХЛ3 110373 Комплект дугогасительных камер ВР32-1Н-250А-УХЛ3 110374 Комплект дугогасительных камер ВР32-1Н-400А-УХЛ3 110375 Комплект дугогасительных камер ВР32-1Н-630А-УХЛ3 110376 Комплект дугогасительных камер ВР32-2Н-100А-УХЛ3 110377 Комплект дугогасительных камер ВР32-2Н-250А-УХЛ3 110378 Комплект дугогасительных камер ВР32-2Н-400А-УХЛ3 110379 Комплект дугогасительных камер ВР32-2Н-630А-УХЛ3 110380 Рукоятка боковая несъемная ВР32-31/35/37-1Н-УХЛ3 116625 Рукоятка боковая несъемная ВР32-31/35/37-2Н-УХЛ3 226582 Рукоятка боковая несъемная ВР32-39-1Н-УХЛ3 219849 Рукоятка боковая несъемная ВР32-39-2Н-УХЛ3 226585 Рукоятка боковая смещенная ВР32-31-УХЛ3 110453 Рукоятка боковая смещенная ВР32-35/37-УХЛ3 110455 Рукоятка боковая смещенная ВР32-39-УХЛ3 110456 Рукоятка передняя смещенная ВР32-31/35/37-1Н-УХЛ3 220705 Рукоятка передняя смещенная ВР32-31/35/37-2Н-УХЛ3 129817 Рукоятка передняя смещенная ВР32-39-1Н-УХЛ3 220706 Рукоятка передняя смещенная ВР32-39-2Н-УХЛ3 146810
