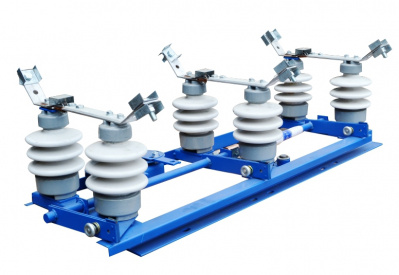

РЛНД-1-10-200 УХЛ1

Разъединители наружной установки типа РЛНД  на напряжение 10 кВ предназначены для включения и отключения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока, а также заземления отключенных участков линий при помощи стационарных - заземляющих ножей, при их наличии.
Разъединитель изготовляется в исполнении УХЛ категория 1 для работы на высоте до 1000 м вал уровнем моря при температуре окружающего воздуха от -40 град.С до +40 град.С и скоростью ветра без гололеда до 30 м/сек.
Длина пути утечки внешней изоляции составляет 30 см.

Основные технические данные разъединителей РЛНД-1-10-200 УХЛ1, РЛНД-1-10-400 УХЛ1, РЛНД-1-10-630 УХЛ1 приведены в таблице:

Разъединители выпускаются в двухполюсном и трехполюсном исполнении. Изоляция разъединителя состоит из четырех или шести изоляторов, два или три из которых устанавливаются на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей.

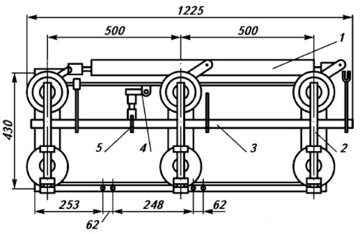

Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 УХЛ1, РЛНД-1-10-400 УХЛ1, РЛНД-1-10-630 УХЛ1 с приводом и одним заземляющим ножом:

Обозначения: 1 - продольная тяга; 2 - рама; 3 - вал заземления; 4 - рычаг с валом; 5 - регулируемая тяга;

Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 УХЛ1, РЛНД-1-10-400 УХЛ1, РЛНД-1-10-630 УХЛ1 с приводом:

Обозначения:

1 - изолятор;
2, 6 - контактные выводы;
3 - козырек;
4 - контактный нож;
5, 12 - разъемные контакты;
7 - заземлитель;
8 - рычаг;
9 - труба;
10 - блок-замок;
11 - контакт заземлителя
Труба не поставляется в комплекте!!!

Общий вид, габаритные и установочные размеры привода ПРНЗ-10 к разъединителям РЛНД-1-10-200 УХЛ1, РЛНД-1-10-400 УХЛ1, РЛНД-1-10-630 УХЛ1:

Обозначения:

1 - корпус;
2 - плоская шайба;
3 - шплинт;
4 - втулка;
5, 8 - диски управления главными ножами;
6, 7 - диски
