Реле тепловое РТЛ 1010 (3,8-5,0-6,0А)

Номинальный ток реле РТЛ-1000, РТЛ-1000 С - 25А, РТЛ - 2000, РТЛ-2000С - 80А.

Номинальное напряжение в цепях переменного тока до 660 В, частотой 50 и 60 Гц и в цепях постоянного тока до 440 В.

Указания мер безопасности

Эксплуатацию и обслуживание реле должен осуществлять электротехнический персонал, прошедший специальную подготовку.

Монтаж и обслуживание реле производите только при снятом напряжении питания.

Порядок установки

Конструкция реле допускает как самостоятельную установку совместно с клеммником, так и установку на пускателе.

Реле РТЛ-1000, РТЛ-1000 С, должно устанавливаться с клемником КРЛ-1 или пускателями ПМЛ-1000, ПМЛ-2000, реле РТЛ-2000, РТЛ-2000 С с клеммником КРЛ-2 пускателями ПМЛ-3000, ПМЛ-4000 в нижеследующем порядке.

Отпустите винты 1Л1, 3Л2, 5Л3 клеммника или 2,4,6 - пускателя. При монтаже реле РТЛ-1000, РТЛ-1000 С на пускателе ПМЛ-1000, необходимо дополнительно прижать средний штыревой вывод к правой части овального отверстия крышки.

Введите зацеп на крышке реле в паз на основании пускателя. Введите штыревые выводы реле в контактные эажимы клеммника или пускателя и зажмите винты, указанные выше.

Установите реле с клеммником или пускателем на вертикальной плоскости. Допускается отклонение до 15° в любую сторону.

Установите регулятор номинального тока несрабатывания реле в положение, соответствующее номинальному рабочему току, защищаемого двигателя.

При установке реле на объекте необходима подрегулировка путем перемещения регулятора уставки под реальный ток защищаемого двигателя.

Выполните втычным методом монтаж главней и вспомогательной цепей. Сечение проводников главной цепи приведены в таблице:

Сечение проводников вспомогательной цепи должно быть в пределах 0,75-2,5 мм²

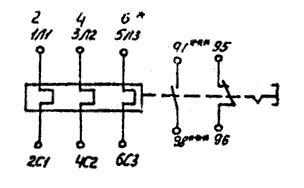

Схема электрическая принципиальная реле приведена на рис.1

*Маркировка пускателей серии ПМЛ.
**Маркировка клеммников КРЛ-1 и КРЛ-2.
***Только для РТЛ-1000, РТЛ-1000.
Рис.1. Схема электрическая принципиальная реле.
