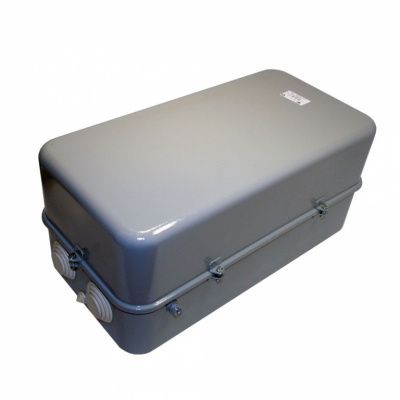

Пускатель электромагнитный ПМА 6112 127в

Пускатель электромагнитный ПМА 6112 127В предназначен для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.

Пускатели электромагнитные предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц.

При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении. Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором.

Дополнительные функции: реверсирование, при наличии тепловых реле - защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

Структура условного обозначения пускателей ПМА

ПМА - xxxx yyyy zz y x


• Величина пускателя в зависимости от номинального тока: 0 - 6,3 А; 3 - 40 А; 4 - 63, 80 А; 5 - 100 А; 6 - 160 А.
• Исполнение по назначению, наличию устройств защиты, виду блокировки: 1 - нереверсивные без реле; 2 - нереверсивные с реле; 3 - реверсивные без реле с электрической блокировкой; 4 - реверсивные с реле с электрической блокировкой; 5 - реверсивные без реле с электрической и механической блокировками; 6 - реверсивные с реле с электрической и механической блокировками; 7 - нереверсивные с аппаратом позисторной защиты АЗП; 8 - реверсивные с механической блокировкой с АЗП; 9 - нереверсивные с аппаратом позисторной защиты УВТЗ-1М; 0 - с УВТЗ-1М, реверсивные с механической и электрической блокировками;
• Исполнение по степени защиты и наличию встроенных элементов управления: 0 - степень защиты IP00; 1 - степень защиты IP40 без кнопок; 2 - степень защиты IP54 без кнопок; 3 - степень защиты IP40 с кнопками управления и сигнальной лампой; 4 - IР54 с кнопками "Пуск" и "Стоп"; 5 - IР40 с кнопками "Пуск" и "Стоп" и сигнальной лампой; 6 - IР54 с кнопками "Пуск" и "Стоп" и сигнальной лампой.
• Род тока цепи управления, напряжение главной цепи: 0 - переменный ток, 380 В; 1 - постоянный ток, 660 В; 2 - переменный ток, 660 В
• Буква, обозначающая пускатели с номинальным током на 80 А, - Д;
• Буква, обозначающая пускатели с встроенным тепловым реле малой инерционности, - П;
• Буква, обозначающая пускатели модернизированного исполнения*, - М;
• Буква, обозначающая пускатели сейсмостойкого исполнения, - С;
• Климатическое исполнение У, Т, УХЛ, О и категория размещения 2, 3, 4 по ГОСТ 15150-69 и ГОСТ 15543-70;
• Износостойкость (А, Б, В)
