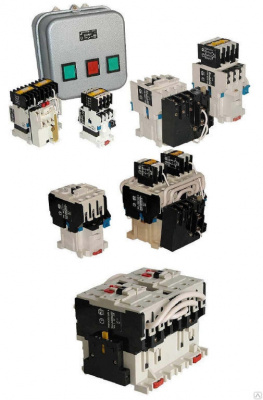

Пускатель электромагнитный ПМ12-063 561 380в

Пускатель электромагнитный ПМ12-063 561 380В предназначен для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

Пускатели магнитные являются низковольтными электромагнитными (электромеханическими) комбинированными приборами управления и распределения, предназначенными для: разгона и пуска электрического двигателя до номинальной скорости, обеспечения его непрерывной работы, защиты от отключения питания электрического двигателя, а также защиты подключенных цепей от рабочих перегрузок.

Пускатели магнитные – это контакторы, которые комплектованы дополнительными устройствами, такими как: автомат для пуска электрического двигателя или дополнительные контактные группы, тепловое реле, а также плавкие предохранители. Пускатели магнитные с защитным тепловым реле. Кроме обычного включения, в случае управления электрическим двигателем пускатели могут переключить направления вращения ротора двигателя (так называемая реверсивная схема), при помощи изменения порядка следования фаз, для чего пускатель оснащается 2-ым контактором. Для уменьшения пускового тока электродвигателя делается переключение обмоток трехфазного электрического двигателя со «звезды» на «треугольник». Исполнение магнитных пускателей может иметь встроенную тепловую защиту электрического двигателя от перегрузки или быть без нее; быть нереверсивным и реверсивным, а также защищенным (в корпусе) или открытым.

Также в наше время производят устройства во взрывобезопасном, защищенном и обычном исполнении.

Реверсивные пускатели магнитные - это 2-3 полюсных контактора, которые прикреплены на одном основании и сблокированы электрической или механической блокировкой, которая предотвращает возможность включения контакторов в одно время. Пускатели магнитные, реле или контакторы имеют блокировочные и силовые контакты. Блокировочные необходимы в управляющей цепи, а силовые - для коммутации мощной нагрузки. Блокировочный и силовой контакты могут быть не только нормально закрытым (NC, т.е. Normal Close), но и нормально открытыми (NO, т.е. Normal Open). В нормальном положении контактора нормально закрытый контакт замкнут, а нормально открытый, наоборот, разомкнут. Контакты, реле или контакторов на принципиальных схемах всегда изображается в нормальном положении.
