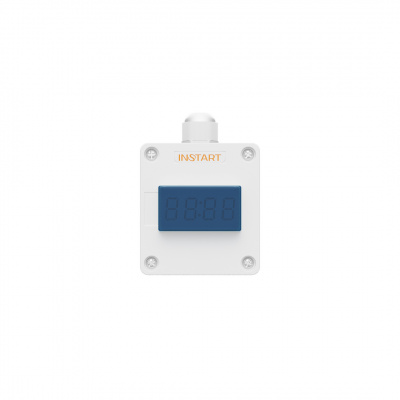

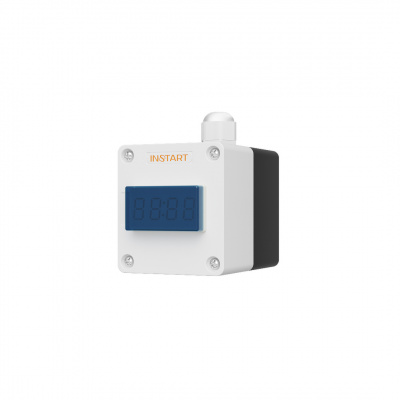

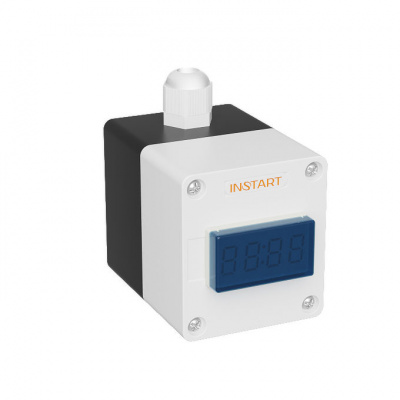

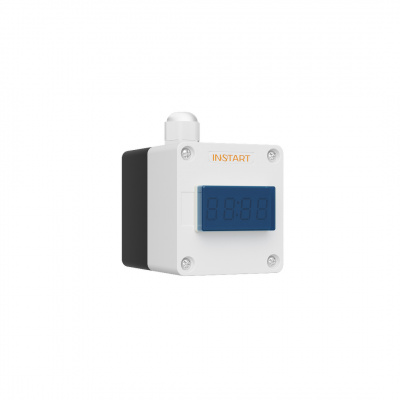

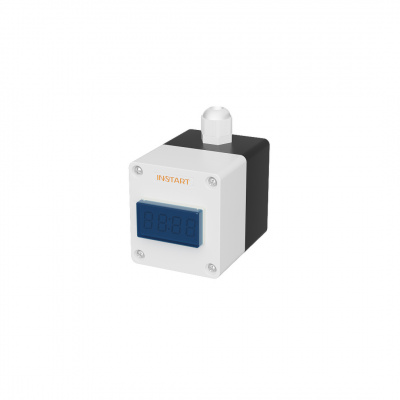

Пульт дистанционного управления ПУ-1-600

6 680 руб./шт

Нет в наличии

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ПУ-1-600 – одноместный пульт управления, оснащённый измерителем аналоговых сигналов. Предназначен для отображения требуемых показателей.

Пульт управления (ПУ) – предназначен для коммутации электрических цепей управления переменного тока напряжением до 220 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

СИСТЕМА ОБОЗНАЧЕНИЙ

ПУ-1- Х Y Z

ПУ-1 – корпус кнопочного поста на 1 место.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампа LED зеленая, матрица 22 мм. напряжение 24 VDC.
2 – лампа LED зеленая, матрица 22 мм. напряжение 220 VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампа LED красная, матрица 22 мм. напряжение 24 VDC.
5 – лампа LED красная, матрица 22 мм. напряжение 220 VAC.
6 – измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z – потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

ГАБАРИТНЫЕ РАЗМЕРЫ

Серия ПУ	Габаритные размеры, мм
Серия ПУ	Д	Ш	Г
ПУ-1-ХYZ	105	72	95

УСТАНОВОЧНЫЕ РАЗМЕРЫ

Серия ПУ	Установочные размеры, мм
Серия ПУ	Д	Ш
ПУ-1-ХYZ	49	54

Характеристики

Размер, мм	105x72x95
Модель	ПУ-1-600

Документы

Rukovodstvo_pult_upravleniya_Instart_-PU-1-ХYZ_2021 652,2 кб
