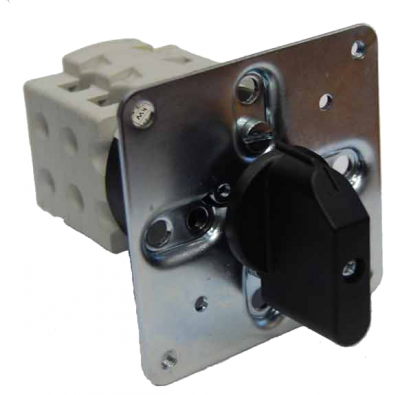

Переключатель кулачковый ПКУ 3-12 И2001
645 руб./шт
Много
Нашли дешевле?
-
+
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Переключатель кулачковый ПКУ 3-12 И2001 - может использоваться на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта.
Переключатели кулачковые универсальные серии ПКУ3 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.
Переключатели кулачковые универсальные серии ПКУ3 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.
Структурное обозначение ПКУ3 ХХХХХХХХ ХХХХ
- ПКУ-переключатель кулачковый универсальный;
- 3-типоразмер;
- Х-наличие специального устройства: "-" - специальное устройство отсутствует; 1 - с запирающим устройством; 2 -с ключом-рукояткой;
- Х-исполнение по степени защиты, ГОСТ 1425569: 1 - открытое, степени защиты IР00; защищенное со стороны фланца, степени защиты IР30; 3 - в оболочке, степени защиты IР30; 5 - брызгозащищенное, степени защиты IР54; 6 - водозащищенное, степени защиты IР65 со стороны фланца;
- Х-исполнение по способу установки и крепления: 1 - за панелью, крепление передней скобой; 2 - за панелью или на панели, крепление передней скобой с фронтальным фланцем; 4 - за панелью, крепление фронтальным фланцем; 6 - внутри шкафов, на панели, крепление задней скобой; 8 - на стенах и конструкциях, крепление за оболочку;
- Х-исполнение по способу фиксации;
- ХХХХ-номер электрической схемы;
- ХХ-климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
- Х-модернизированное исполнение (М); Х-класс износостойкости (А, Б, В).
Условия эксплуатации ПКУ3
- Высота над уровнем моря не более 2000 м.
- Предельная температура окружающей среды: Верхнее значение 45С для исполнения У, 55С для исполнения Т. Нижнее значение минус 50С для исполнения У, минус 10С для исполнения Т.
- Рабочая температура окружающей среды: Верхнее значение 40С для исполнения У, 45С для исполнения Т. Нижнее значение минус 40С для исполнения У, минус 10С для исполнения Т.
- Окружающая среда, не содержащая пыли, агрессивных газов и паров в концентрациях, снижающих электрические параметры переключателей. Переключатели, предназначенные для встраивания в комплектные устройства, могут эксплуатироваться при температуре окружающего воздуха до 55С.
- Переключатели устойчивы к воздействию механических факторов.
- Переключатели ПКУ3 64М должны выдерживать одиночные удары с ускорением 3 g при длительности импульса 220 мс.
- Переключатели предназначены для работы в режимах: продолжительном; прерывисто-продолжительном; повторно-кратковременном с частотой переключений до 600 в час при продолжительности включения до 60%; кратковременном с длительностью рабочего периода 60 мин.
- Переключатели ПКУ3 отнесены ко II классу по способу защиты человека от поражения электрическим током, за исключением ПКУ3 154, которые отнесены к I классу по ГОСТ 12.2.007.075.
Конструкция и принцип действия ПКУ3
Переключатели изготовляются с количеством коммутирующих цепей от 1 до 32, с количеством коммутационных положений рукоятки от 2 до 8.
По наличию специальных устройств переключатели изготовляются: без специальных устройств; с устройством для запирания в отключенном положении; с ключом-рукояткой.
Последовательность коммутации контактами электрических цепей: нормальная - размыкание размыкающих контактов происходит ранее замыкания замыкающих контактов с минимальным временем 5 мс; с перекрытием - размыкание размыкающих контактов происходит после замыкания замыкающих контактов (безразрывная коммутация); с фиксацией - фиксация контактов в состоянии, соответствующем оперативному положению рукоятки после возврата ее в фиксированное положение (остающиеся контакты).
Переключатели имеют упоры, ограничивающие ход рукоятки в крайних положениях. Переключатели со способом фиксации М могут изготовляться без ограничения хода рукоятки.
Переключатели, выполненные по электрическим схемам 3097, 3098, 3099, ограничения хода рукоятки не имеют.
Контактные зажимы переключателей допускают присоединение одного или двух проводников, разделанных под штырь, сечением: медных 1,02,5 ммалюминиевых 2,54,0 мм Способ присоединения проводников - для бокового присоединения.
Переключатели ПКУ3 154 изготовляются по схемам 0103, 0115, 2037, при этом запирающее устройство обеспечивает установку 13 навесных замков с диаметром дужки замка 8 мм.
Переключатели ПКУ3 154 имеют зажим для заземления. Переключатели ПКУ3 11, применяемые в приводе высоковольтного электромагнитного выключателя, изготовляются без механизма фиксации по схемам 3102 и 6045.
Переключатели ПКУ3 64М изготовляются по схемам С0102, С2001.
Переключатели в оболочках степени защиты IР54 обеспечивают ввод проводов в трубах и металлорукавах, кабелей в резиновой или полихлорвиниловой изоляции.
Кулачковые переключатели собраны из однотипных пластмассовых секций с контактной системой, подвижные контакты которой приводятся в действие кулачками, посаженными на общий металлический вал квадратного сечения. Основными сборочными узлами переключателя являются: пакет коммутирующий, механизм фиксации или самовозврата, рукоятка, указатель положения рукоятки у переключателей с механизмом самовозврата.
По наличию специальных устройств переключатели изготовляются: без специальных устройств; с устройством для запирания в отключенном положении; с ключом-рукояткой.
Последовательность коммутации контактами электрических цепей: нормальная - размыкание размыкающих контактов происходит ранее замыкания замыкающих контактов с минимальным временем 5 мс; с перекрытием - размыкание размыкающих контактов происходит после замыкания замыкающих контактов (безразрывная коммутация); с фиксацией - фиксация контактов в состоянии, соответствующем оперативному положению рукоятки после возврата ее в фиксированное положение (остающиеся контакты).
Переключатели имеют упоры, ограничивающие ход рукоятки в крайних положениях. Переключатели со способом фиксации М могут изготовляться без ограничения хода рукоятки.
Переключатели, выполненные по электрическим схемам 3097, 3098, 3099, ограничения хода рукоятки не имеют.
Контактные зажимы переключателей допускают присоединение одного или двух проводников, разделанных под штырь, сечением: медных 1,02,5 ммалюминиевых 2,54,0 мм Способ присоединения проводников - для бокового присоединения.
Переключатели ПКУ3 154 изготовляются по схемам 0103, 0115, 2037, при этом запирающее устройство обеспечивает установку 13 навесных замков с диаметром дужки замка 8 мм.
Переключатели ПКУ3 154 имеют зажим для заземления. Переключатели ПКУ3 11, применяемые в приводе высоковольтного электромагнитного выключателя, изготовляются без механизма фиксации по схемам 3102 и 6045.
Переключатели ПКУ3 64М изготовляются по схемам С0102, С2001.
Переключатели в оболочках степени защиты IР54 обеспечивают ввод проводов в трубах и металлорукавах, кабелей в резиновой или полихлорвиниловой изоляции.
Кулачковые переключатели собраны из однотипных пластмассовых секций с контактной системой, подвижные контакты которой приводятся в действие кулачками, посаженными на общий металлический вал квадратного сечения. Основными сборочными узлами переключателя являются: пакет коммутирующий, механизм фиксации или самовозврата, рукоятка, указатель положения рукоятки у переключателей с механизмом самовозврата.
