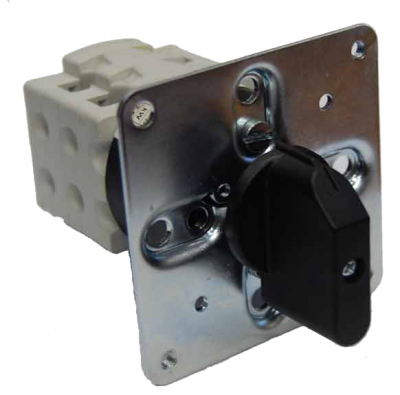

Переключатель кулачковый ПКУ 3-11 Ф3074

Структурное обозначение ПКУ3 ХХХХХХХХ ХХХХ

• ПКУ-переключатель кулачковый универсальный;
• 3-типоразмер;
• Х-наличие специального устройства: "-" - специальное устройство отсутствует; 1 - с запирающим устройством; 2 -с ключом-рукояткой;
• Х-исполнение по степени защиты, ГОСТ 1425569: 1 - открытое, степени защиты IР00; защищенное со стороны фланца, степени защиты IР30; 3 - в оболочке, степени защиты IР30; 5 - брызгозащищенное, степени защиты IР54; 6 - водозащищенное, степени защиты IР65 со стороны фланца;
• Х-исполнение по способу установки и крепления: 1 - за панелью, крепление передней скобой; 2 - за панелью или на панели, крепление передней скобой с фронтальным фланцем; 4 - за панелью, крепление фронтальным фланцем; 6 - внутри шкафов, на панели, крепление задней скобой; 8 - на стенах и конструкциях, крепление за оболочку;
• Х-исполнение по способу фиксации;
• ХХХХ-номер электрической схемы;
• ХХ-климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
• Х-модернизированное исполнение (М); Х-класс износостойкости (А, Б, В).

Условия эксплуатации ПКУ3

• Высота над уровнем моря не более 2000 м.
• Предельная температура окружающей среды: Верхнее значение 45С для исполнения У, 55С для исполнения Т. Нижнее значение минус 50С для исполнения У, минус 10С для исполнения Т.
• Рабочая температура окружающей среды: Верхнее значение 40С для исполнения У, 45С для исполнения Т. Нижнее значение минус 40С для исполнения У, минус 10С для исполнения Т.
• Окружающая среда, не содержащая пыли, агрессивных газов и паров в концентрациях, снижающих электрические параметры переключателей. Переключатели, предназначенные для встраивания в комплектные устройства, могут эксплуатироваться при температуре окружающего воздуха до 55С.
• Переключатели устойчивы к воздействию механических факторов.
• Переключатели ПКУ3 64М должны выдерживать одиночные удары с ускорением 3 g при длительности импульса 220 мс.
• Переключатели предназначены для работы в режимах: продолжительном; прерывисто-продолжительном; повторно-кратковременном с частотой переключений до 600 в час при продолжительности включения до 60%; кратковременном с длительностью рабочего периода 60 мин.
• Переключатели ПКУ3 отнесены ко II классу по способу защиты человека от поражения электрическим током, за исключением ПКУ3 154, которые отнесены к I классу по ГОСТ 12.2.007.075.

Конструкция и принцип действия ПКУ3
