Переключатели коммутационные ПК-16

Таблица аналогов переключателей

Переключатели коммутационные типа ПК-16 (полный аналог ПКУ-3):
- номинальный ток переключателей 16А,
- номинальное напряжение 380В переменного тока частоты 50(60) Гц и 220В постоянного тока.

Структура условного обозначения:

ПК16-ХХ Х ХХХХ ХХ:
ПК - переключатель коммутационный
16 - номинальный ток 16 A
ХХ - исполнение по степени защиты, по способу размещения и крепления
Х - исполнение по способу фиксации
ХХХХ - номер электрической схемы
ХХ - климатическое исполнение (УХЛ или Т) и категория размещения (2 или 3)

Условия эксплуатации:

Режим работы:
продолжительный,
прерывисто-продолжительный (восьмичасовой),
повторно-кратковременный,
с частотой переключений до 600 в час,
при продолжительности включения до 60%,
кратковременный,
с длительностью рабочего периода 60 мин.

Количество коммутируемых цепей: от 1 до 32.
Количество положений рукоятки от 2 до 8.
Способ крепления внешних проводников - под винт.
Срок службы: 10 лет.
Температура окружающей среды: от –50С до +45С.
Масса в зависимости от исполнения: от 0.15 кг до 0.75 кг.

По способу установки и крепления, степени защиты, климатическому исполнению и категории размещения переключатели изготавливаются:

Обозначение исполнения	Способ установки и крепления	Степень защиты	Климатическое исполнение и категория размещения
11	Установка за панелью, крепеж основанием	IP00	УХЛ3, Т3
12	Установка за панелью, крепление основанием с фронтальной панелью	IP30 со стороны панели	УХЛ3, Т3
16	Установка внутри шкафов на панели, крепление задней скобой	IP00	УХЛ3, Т3
38	Установка на стенах, конструкциях, крепление за оболочку	IP30	УХЛ3, Т3
54	Установка за панелью, крепление брызгозащищающим основанием	IP54	УХЛ2, Т2



Описание переключателей ПК16

Переключатели коммутационные типа ПК. Переключатель ПК-16 является полным аналогом ПКУ3.
Переключатели ПК16 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой до 50(60) Гц, напряжением до 500В и в электрических цепях постоянного тока напряжением до 220В.
Переключатели могут быть использованы в главных цепях для пуска и остановки трёх- и однофазных двигателей. Для переключения обмоток электродвигателя со звезды на треугольник, для реверсирования электродвигателей и переключения обмоток двухскоростных электродвигателей. Кроме того, ПК могут использоваться во вспомогательных цепях для включения и отключения электрических цепей питания, щитов, шкафов и пультов различного назначения.
Переключатели пакетные изготавливаются 5 исполнений по способу крепления, степени защиты, климатическому исполнению и категории размещения.
Количество коммутационных положений рукоятки от 2 до 8.
Переключатели кулачковые типа ПК-16 являются наиболее надёжными на российском рынке низковольтной аппаратуры.
Применяемые в производстве переключателей материалы обеспечивают надёжную работу при максимальных нагрузках.
Переключатели имеют несколько модификаций и могут использоваться для различных целей. Они удовлетворяют всем требованиям, предъявляемым к выключателям низкого напряжения на производстве, в горной промышленности, в кораблестроении и т.п.
ПК16 могут использоваться на трансформаторных станциях в щитах и панелях управления, распределительных устройствах, сварочных аппаратах и других аналогичных устройствах.
ПК являются неремонтируемыми аппаратами и поставляются без комплекта ЗИП.
Переключатели ПК16 выпускаются в соответствии с ТУ 3428-012-03965790-98. Код ОКП 34 2800. Сертификат соответствия №РОСС RU МЕ 86.В00401 до 21.12.2010г.
Только в переключателях ПК16 (как и в ПК10, ПК25) возможно изготовление схем с самовозвратом с «остающимися контактами». Об «остающейся» коммутации свидетельствует наличие стрелки (указателя), установленной под панелью переключателя. Стрелка указывает предшествующее оперативное положение рукоятки. В других типах коммутационных переключателей (4G, Ganz KK, ПП53) такие схемы отсутствуют
Конструкция переключателей ПК16 позволяет выполнять около 1000 различных электрических схем.

Срок службы – 10 лет.
Гарантийный срок – 2 года с момента ввода в эксплуатацию.



Характеристика исполнений переключателей.

Наименование	Кол-во пакетов	Номинальные
		Ток (А)	Напряжение (В)
Исполнение 11
ПК 16-11	1 пакет	16А	500В
ПК 16-11	2 пакета	16А	500В
ПК 16-11	3 пакета	16А	500В
ПК 16-11	4 пакета	16А	500В
ПК 16-11	5 пакетов	16А	500В
ПК 16-11	6 пакетов	16А	500В
ПК 16-11	7 пакетов	16А	500В
ПК 16-11	8 пакетов	16А	500В
ПК 16-11	9 пакетов	16А	500В
ПК 16-11	10 пакетов	16А	500В
ПК 16-11	11 пакетов	16А	500В
ПК 16-11	12 пакетов	16А	500В
ПК 16-11	13 пакетов	16А	500В
ПК 16-11	14 пакетов	16А	500В
ПК 16-11	16 пакетов	16А	500В
Исполнение 12
ПК 16-12	1 пакет	16А	500В
ПК 16-12	2 пакета	16А	500В
ПК 16-12	3 пакета	16А	500В
ПК 16-12	4 пакета	16А	500В
ПК 16-12	5 пакетов	16А	500В
ПК 16-12	6 пакетов	16А	500В
ПК 16-12	7 пакетов	16А	500В
ПК 16-12	8 пакетов	16А	500В
ПК 16-12	9 пакетов	16А	500В
ПК 16-12	10 пакетов	16А	500В
ПК 16-12	11 пакетов	16А	500В
ПК 16-12	12 пакетов	16А	500В
ПК 16-12	13 пакетов	16А	500В
ПК 16-12	14 пакетов	16А	500В
ПК 16-12	16 пакетов	16А	500В
Исполнение 16
ПК 16-16	1 пакет	16А	500В
ПК 16-16	2 пакета	16А	500В
ПК 16-16	3 пакета	16А	500В
ПК 16-16	4 пакета	16А	500В
ПК 16-16	5 пакетов	16А	500В
ПК 16-16	6 пакетов	16А	500В
ПК 16-16	7 пакетов	16А	500В
ПК 16-16	8 пакетов	16А	500В
Исполнение 38
ПК 16-38	1 пакет	16А	500В
ПК 16-38	2 пакета	16А	500В
ПК 16-38	3 пакета	16А	500В
Исполнение 54
ПК 16-54	1 пакет	16А	500В
ПК 16-54	2 пакета	16А	500В
ПК 16-54	3 пакета	16А	500В
ПК 16-54	4 пакета	16А	500В
ПК 16-54	5 пакетов	16А	500В
ПК 16-54	6 пакетов	16А	500В



Габаритные, установочные и присоединительные размеры переключателей

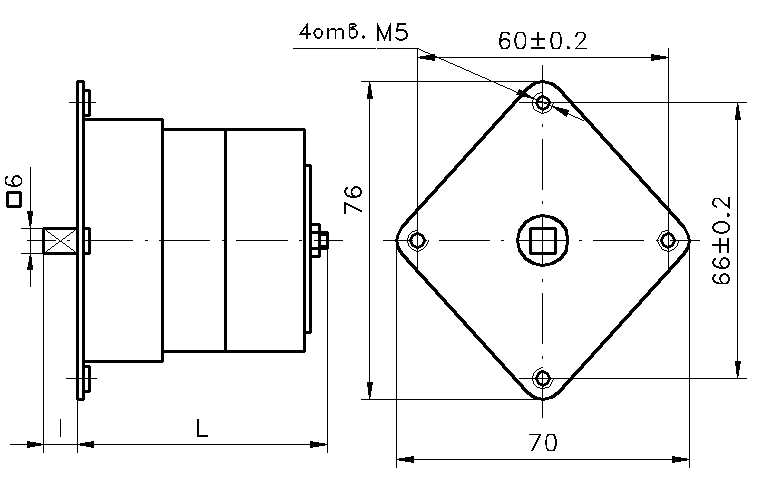

Переключатели исполнения 11 для схем 3102 и 6045.

Обозначение схемы и тип исполнения	Количество пакетов	L, мм (не более)	I, мм (не более)
ПК16-11-3102	3	81	16
ПК16-11-6045	6	127	28

---

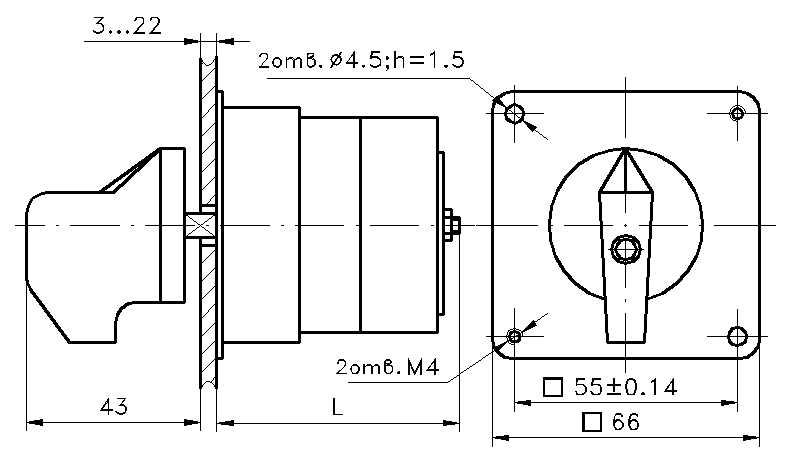

Переключатели исполнения 11

Количество пакетов	L, мм (не более)
1	52
2	67
3	82
4	97
5	112
6	129
7	144
8	159
9	175
10	190
11	205
12	220
13	235
14	250
16	281

---

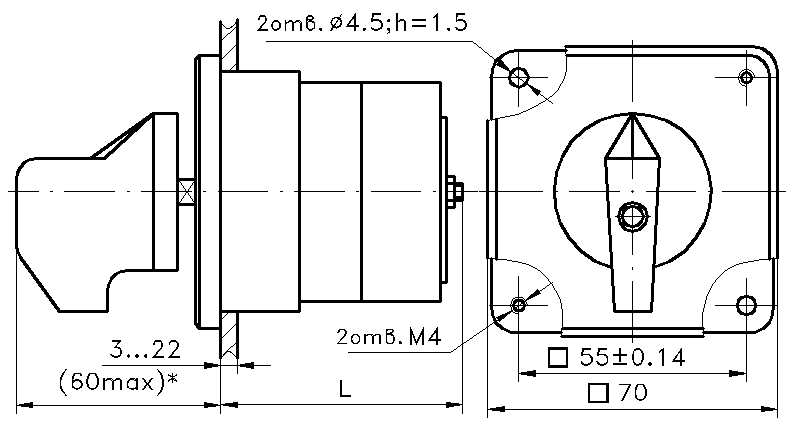

Переключатели исполнения 12

Количество пакетов	L, мм (не более)
1	51
2	66
3	81
4	96
5	111
6	128
7	143
8	158
9	174
10	189
11	204
12	219
13	234
14	249
16	280

---

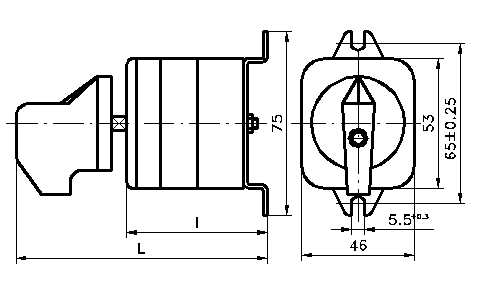

Переключатели исполнения 16

Количество пакетов	L, мм (не более)	I, мм (не более)
1	89	47
2	104	62
3	119	77
4	134	92
5	149	107
6	164	122
7	179	137
8	194	152

---

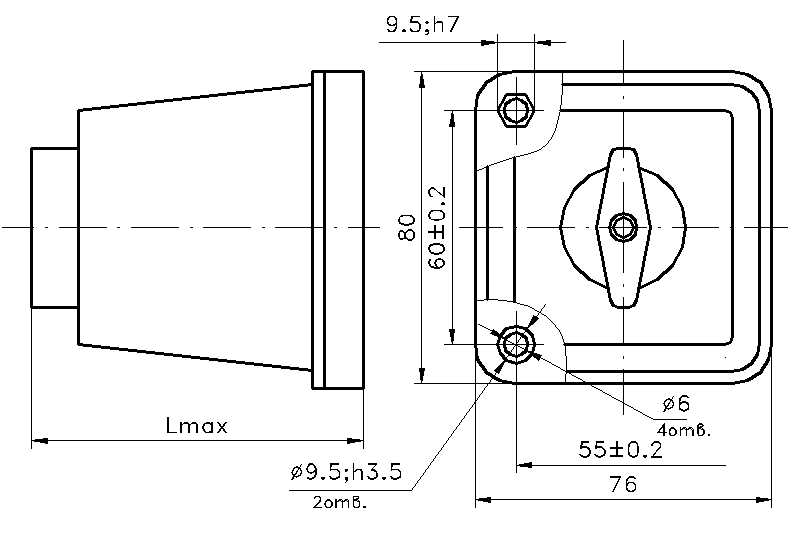

Переключатели исполнения 38

Количество пакетов	L max, мм
1	96
2	96
3	120

---

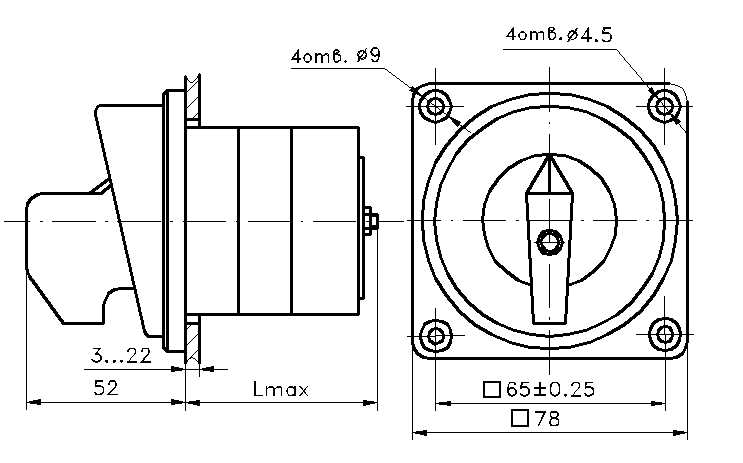

Переключатели исполнения 54

Количество пакетов	L max, мм
1	52
2	67
3	82
4	97
5	112
6	127
