ПК12

Общие сведения

Таблица аналогов переключателей
Переключатель крестовой предназначен для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Структурное обозначение переключателя крестового  ПК 12-21ХХХХ-54 Х3:

ПК-вид аппарата переключатель крестовый;
12-номер серии;
21-номинальный ток: 10 А;
Х-разделительный знак или буква: "-" - исполнение без защиты от попадания стружки;
Д - исполнение с защитой от попадания стружки;
Х-число полюсов, управляемых рукояткой (8 -8 полюсов);
Х-число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
Х-конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 - рукоятка с пятью фиксируемыми положениями);
54-степень защиты IР54 по ГОСТ 14255-69;
Х3-климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69.

Технические данные

Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками, приведенными в табл. 2, составляет не менее:
0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);
1,25*106 циклов ВО для полюсов, управляемых толкателем.

Таблица 1. Коммутационная износостойкость

Род тока и категория применения	Режим работы	Ток нагрузки, А при номинальном рабочем напряжении, В
		24	220	380
Переменный, AC-11	Включение при cosφ 0,7±0,05	-	20	18
	Отключение при cosφ 0,3±0,05	-	2	3
Постоянный, DC-11	Включение и отключение при постоянной времени электрической цепи (τ), равной 0,01±0,0015 с	-	20	18
Примечание. Значения нагрузок для полюсов, управляемых толкателем, в четыре раза меньше указанных в таблице

Таблица 2. Коммутационная способность

Род тока и категория применения	Число циклов ВО	Ток нагрузки, А	Напряжение, В	Коэффициент мощности, cosφ	Постоянная времени электрической цепи τ, с
Переменный частотой 50 (60) Гц, АС-11	50	33 44	418	0,7	-
Постоянный, DC-11	20	1,65 0,22 0,11	242	-	0,05
Примечание. Значения нагрузок для полюсов, управляемых толкателем, в четыре раза меньше указанных в таблице

Классификация

Переключатели классифицируются по типоисполнениям в зависимости от наличия или отсутствия защиты от попадания стружки, числа полюсов, управляемых толкателем, конструктивного исполнения приводного элемента и климатического исполнения согласно структуре условного обозначения и табл. 3.

Таблица 3

Типоисполнение	Число полюсов, управляемых толкателем	Исполнение приводного элемента	Маса, кг, не более
ПК12-21-801-54 УХЛ3 ПК12-21-801-54 УХЛ3 экспорт ПК12-21-801-54 Т3 экспорт ПК12-21Д801-54 УХЛ3 ПК12-21Д801-54 УХЛ3 экспорт ПК12-21Д801-54 Т3 экспорт	0	Рукоятка с одним фиксируемым положением	0,259 0,259 0,284 0,295 0,295 0,320
ПК12-21-821-54 УХЛ3 ПК12-21-821-54 УХЛ3 экспорт ПК12-21-821-54 Т3 экспорт ПК12-21Д821-54 УХЛ3 ПК12-21Д821-54 УХЛ3 экспорт ПК12-21Д821-54 Т3 экспорт	2		0,300 0,300 0,304 0,338 0,338 0,360
ПК12-21-802-54 УХЛ3 ПК12-21-802-54 УХЛ3 экспорт ПК12-21-802-54 Т3 экспорт ПК12-21Д802-54 УХЛ3 ПК12-21Д802-54 УХЛ3 экспорт ПК12-21Д802-54 Т3 экспорт	0	Рукоятка с пятью фиксируемыми положениями	0,265 0,265 0,280 0,301 0,301 0,326
ПК12-21-822-54 УХЛ3 ПК12-21-822-54 УХЛ3 экспорт ПК12-21-822-54 Т3 экспорт ПК12-21Д822-54 УХЛ3 ПК12-21Д822-54 УХЛ3 экспорт ПК12-21Д822-54 Т3 экспорт	2		0,306 0,306 0,331 0,342 0,342 0,366



Габаритные размеры переключателей

В комплект поставки входят переключатель, техническое описание и инструкция по эксплуатации (1 экз. на партию не менее 10 переключателей, направляемых в один адрес, если иное количество не оговорено в заказе).

Запасные части не поставляются.

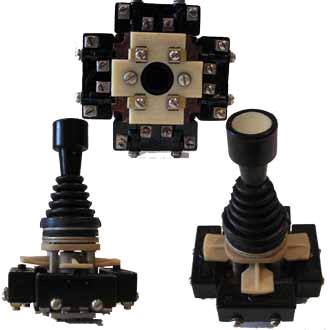

На рис. 1 приведен переключатель, состоящий из приводной рукоятки, сочлененной подвижно с управляющей крестовиной; корпуса, содержащего сферический подпятник, служащий опорой для приводной рукоятки, и микровыключателей.

1 - приводная рукоятка;
2 - управляющая крестовина;
3 - корпус;
4 - сферический подпятник;
5 - микровыключатель

---

Исполнения переключателей, приведенные на рис. 2, дополнительно имеют два замыкающих полюса с внешними выводами, управляемых толкателем.

1 - толкатель;
2 - внешний вывод

---

Переключатели крестовые ПК с защитной резиновой манжетой от попадания стружки (см. рис. 3 и 4) дополнительно комплектуются пластмассовым колпаком.

Установка переключателей производится на металлических и изоляционных панелях толщиной 16 мм с помощью фронтального кольца и набора резиновых прокладок.

1 - пластмассовый колпак

---

---

Размеры установочного отверстия в панели приведены на рис. 5, установочных прокладок - на рис. 6.
