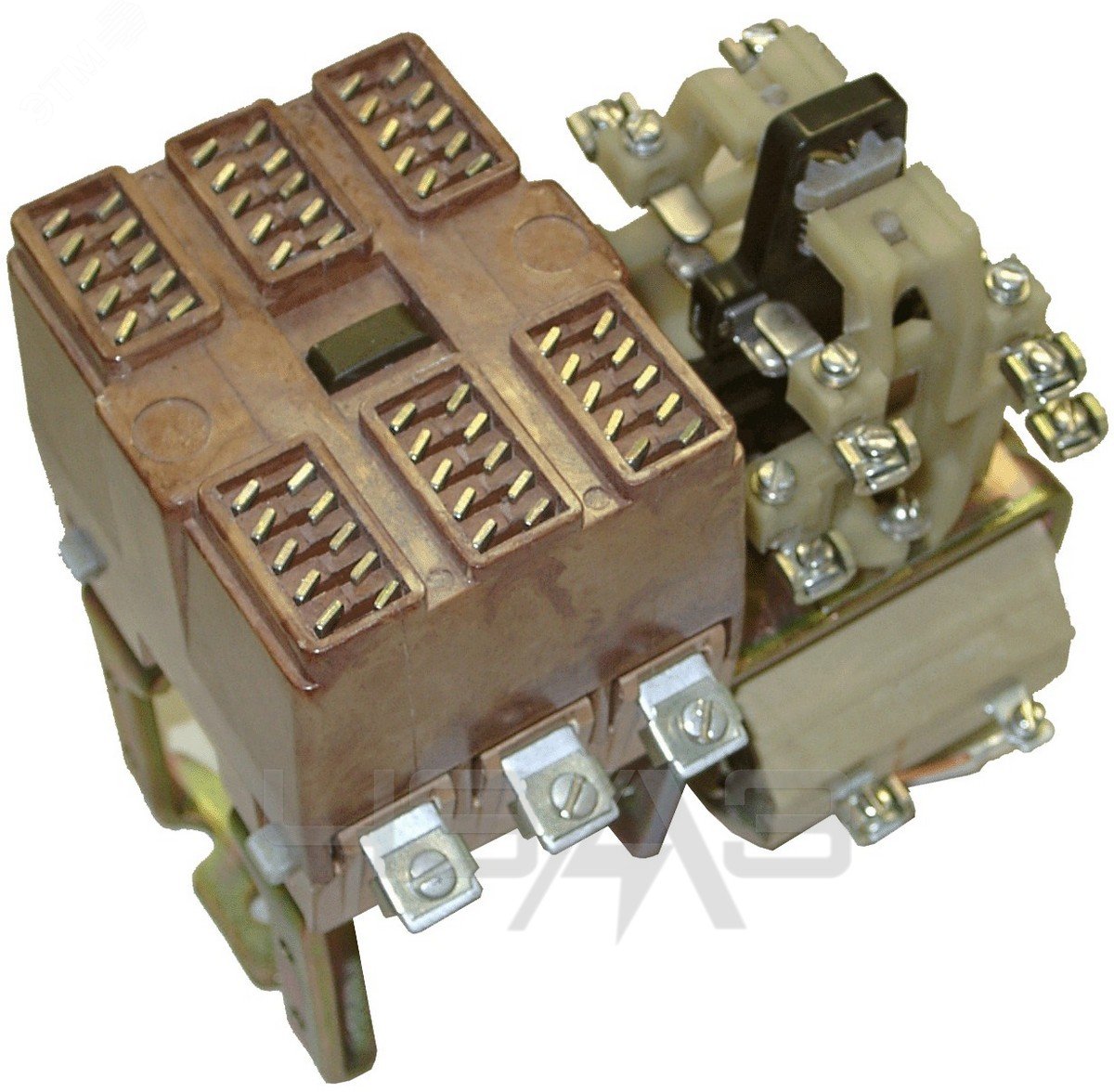

Контактор МК2-30 24в 63А

Контактор МК2-30 24в 63А

1 Назначение
1.1 Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного и переменного тока в общепромышленных      стационарных установках и в закрытом кузове подвижного транспорта. Контакторы МК1А, МК2А предназначены для автоматизированного электропривода; МК1Б, МК2Б для неавтоматизированного электропривода. Контакторы МК1-20Д, МК3-20Д предназначены для лифтовых станций управления. Контакторы имеют исполнения, предназначенные для работы в условиях        умеренного, тропического и холодного климата. 1.2 Контакторы рассчитаны для работы на высоте над уровнем моря – не более 2000 м при температуре окружающего воздуха от минус 40 до плюс 40 °С (до плюс 60 °С для подвижного транспорта. При температуре 60 °С контакторы могут работать не более 15 % рабочего времени. Для тепловозных контакторов рабочее время составляет 20 ч   в сутки) и относительной влажности не более 98 % при температуре плюс 25 °С для районов с умеренным климатом; - от минус 10 до плюс 45 °С и относительной влажности не более 98 % при плюс 35 °С для районов с тропическим климатом; - от минус 60 до плюс 40 °С и относительной влажности не более 98 % при плюс 25 °С для районов с холодным климатом (для категории размещения 3, а для контакторов на электропоезда и электровозы допускается категория размещения 2 в соответствии с ГОСТ 15150-69). Не допускается установка контакторов в среде: взрывоопасной; насыщенной         пылью, в том числе токопроводящей и водяными парами; содержащей едкие газы и    пары в концентрациях, разрушающих металл и изоляцию и снижающих параметры        контакторов в недопустимых пределах; в местах, не защищенных от попадания воды, масла, эмульсии и т. д., подверженных вибрации с частотой 100 Гц при ускорении более 1 g и ударам с длительностью импульса 2 – 20 мс (40 – 60 мс для тепловозов) при ускорении более 3 g. Допускается установка контактора в оболочку без снижения технических характеристик (Iн, ПВ, частоты срабатывания), если температура внутри оболочки не превышает 55 °С. Отклонение от вертикального положения контактора не более 15° в любую сторону. Степень защиты – IР00 по ГОСТ 14255-69. Примечание – Допускается применение контакторов на высоте над уровнем   моря до 4300 м без изменения технических характеристик.

  2 Технические характеристики
2.1 Типы и исполнения контакторов приведены в таблице 1. Номинальные и   номинальные рабочие токи контактов главной цепи в зависимости от типоисполнения при соответствующих номинальных рабочих напряжениях контакторов приведены в       таблице 2. Таблица 1 Обозначение типа в зависимости от климатического исполнения Исполнение по количеству контактов главной цепи вспомогательной цепи для районов с  умеренным климатом для районов с тропическим климатом для районов с  холодным климатом замыкающих размыкающих замыкающих размыкающих МК1-10У3А*, MК1-10У3Б МК2-10У3А*, MК2-10У3Б МК3-10У3А*, MК3-10У3Б МК4-10У3А*, MК4-10У3Б МК1-10Т3А* МК2-10Т3А* МК3-10Т3А* МК4-10Т3А* МК1-10УХЛ3А*, MК1-10УХЛ3Б МК2-10УХЛ3А*, MК2-10УХЛ3Б МК3-10УХЛ3А*, MК3-10УХЛ3Б МК4-10УХЛ3А*, MК4-10УХЛ3Б 1 – 2 2 МК1-01У3А*, MК1-01У3Б МК2-01У3А*, MК2-01У3Б МК3-01У3А*, MК3-01У3Б МК4-01У3А*, MК4-01У3Б МК5-01У3 МК1-01Т3А* МК2-01Т3А* МК3-01Т3А* МК4-01Т3А* МК5-01Т3 МК1-01УХЛ3А*, MК1-01УХЛ3Б МК2-01УХЛ3А*, MК2-01УХЛ3Б МК3-01УХЛ3А*, MК3-01УХЛ3Б МК4-01УХЛ3А*, MК4-01УХЛ3Б МК5-01УХЛ3 – 1 МК1-11У3А*, MК1-11У3Б МК2-11У3А*, MК2-11У3Б МК3-11У3А*, MК3-11У3Б МК4-11У3А*, MК4-11У3Б МК1-11Т3А* МК2-11Т3А* МК3-11Т3А* МК4-11Т3А* МК1-11УХЛ3А*, MК1-11УХЛ3Б МК2-11УХЛ3А*, MК2-11УХЛ3Б МК3-11УХЛ3А*, MК3-11УХЛ3Б МК4-11УХЛ3А*, MК4-11УХЛ3Б 1 1 МК1-20У3А*, MК1-20У3Б МК2-20У3А*, MК2-20У3Б МК1-20ДУ3**  МК3-20ДУ3** МК3-20У3 МК4-20У3 МК1-20МУ3* МК1-20Т3А* МК2-20Т3А* МК1-20ДТ3** МК3-20ДТ3** МК3-20Т3, МК4-20Т3 МК1-20МТ3* МК1-20УХЛ3А*, MК1-20УХЛ3Б МК2-20УХЛ3А*, MК2-20УХЛ3Б МК1-20ДУХЛ3** МК3-20ДУХЛ3** МК3-20УХЛ3 МК4-20УХЛ3 МК1-20МУХЛ3* 2 – МК1-02У3А*, MК1-02У3Б МК2-02У3А*, MК2-02У3Б МК1-02Т3А* МК2-02Т3А* МК1-02УХЛ3А*, MК1-02УХЛ3Б МК2-02УХЛ3А*, MК2-02УХЛ3Б – 2 МК1-21У3А, MК1-21У3Б МК1-21Т3А МК1-21УХЛ3А, MК1-21УХЛ3Б 2 1 МК1-22У3А, MК1-22У3Б МК4-22У3 МК1-22Т3А  МК1-22УХЛ3А, MК1-22УХЛ3Б  2 2 МК1-30У3А**, MК1-30У3Б** МК2-30У3А**, MК2-30У3Б** МК1-30Т3А** МК2-30Т3А** МК1-30УХЛ3А**, MК1-30УХЛ3Б** МК2-30УХЛ3А**, MК2-30УХЛ3Б** 3 – МК1-55У3А, MК1-55У3Б МК1-66У3А, MК1-66У3Б МК1-84У3А, MК1-84У3Б МК1-55Т3А МК1-66Т3А МК1-84Т3А МК1-55УХЛ3А, MК1-55УХЛ3Б МК1-66УХЛ3А, MК1-66УХЛ3Б МК1-84УХЛ3А, MК1-84УХЛ3Б – – – – – – 5 6 8 5 6 4 ____________________ * Контакторы пригодны для работы на подвижном транспорте, соответствуют           ГОСТ 9219-88.  ** Только для цепей переменного тока; исполнения МК1-30, MK2-30 пригодны для    работы на подвижном транспорте.

Таблица 2 Типы  контакторов Номинальный ток, А Номинальный рабочий ток, А Постоянный Переменный частоты 50 и 60 Гц 220 В 440 В 380 В 500 В 660 В МК1-10А, МК1-10Б 40 40 – – – – МК1-01А, МК1-01Б МК1-11А, МК1-11Б МК1-20А, МК1-20Б 40 40 40 25 – МК1-02А, МК1-02Б 40 – – – – МК1-21А, МК1-21Б МК1-22А, МК1-22Б 40 – 40 –  МК1-30А, МК1-30Б – – 40 25  МК2-10А, МК2-10Б 63 63 – – – – МК2-01А, МК2-01Б МК2-11А, МК2-11Б МК2-20А, МК2-20Б 63 40 63 40 – МК2-02А, МК2-02Б 63 – – – – МК2-30А, МК2-30Б – – 63 40 40 МК1-20Д 40 – – 18 18 – МК3-10А, МК3-10Б 100 100 – – – – МК3-01А, МК3-01Б МК3-11А, МК3-11Б МК4-10А, МК4-10Б 160 160 – – – – МК4-01А, МК4-01Б МК4-11А, МК4-11Б МК3-20Д 100 – – 100 – – МК5-01 250 250 – – – – МК3-20 100 100 100    МК4-20 160 160 160    МК1-20М 20* * – – – – МК4-22 160** – ** – – – Примечание – Контакторы MK1-20, MK2-20, МК3-20, МК4-20 могут быть применяться как однополюсные аппараты в цепях напряжением 440 В, пpи этом главные контакты должны быть соединены последовательно. _______________ * При номинальном напряжении 1000 В постоянного тока при последовательном       соединении контактов главной цепи с перемычкой между контактами по диагонали. ** Для троллейбусов на номинальное напряжение 550 В постоянного тока.

2.2 Контакторы исполняются: - с включающими катушками только постоянного тока на номинальные напряжения цепи управления 24 (27), 48 (50), 75, 110 и 220 В (обмоточные данные катушек приведены в приложении Д); на напряжение цепи управления переменного тока подача        напряжения на включающие катушки производится через выпрямительный блок            (см. рисунок 1а); - с 4 (2 замыкающими и 2 размыкающими) контактами вспомогательной цепи, рассчитанными на номинальные напряжения 110 – 660 В переменного и 110 – 220 В    постоянного тока. Контакты вспомогательной цепи допускают перестановку контактов в сочетании     3 замыкающих и 1 размыкающий или 4 замыкающих. 2.3 Контакторы по техническим данным удовлетворяют требованиям                ГОСТ 11206-77 и ГОСТ 9219-88 (в части контакторов для подвижного транспорта). 2.4 Контакторы пригодны для работы в продолжительном, прерывистопродолжительном, кратковременном и повторно-кратковременном режимах. 2.5 Допустимая частота срабатываний контакторов под нагрузкой в повторнократковременном режиме – до 1200 циклов включений-отключений в час. Относительная продолжительность включения для повторно-кратковременного режима работы контакторов категорий применения АС-3, ДС-2 и ДС-4 должна составлять 40 %,                   АС-4 – 2,78 %; ДС-3 и ДС-5 – 16 %. 2.6 Категория основного применения контакторов с замыкающими контактами главной цепи, характеристики режимов и коммутационная способность контакторов в зависимости от рода тока приведены в таблице 3. 2.7 Коммутационная износостойкость контактов главной цепи: а) всех контакторов с буквой А на номинальные токи 40 и 63 А, за исключением контакторов МК1-20Д и контакторов с буквой Б, в категориях применения ДС-2, ДС-4 и АС-З – не менее 2,5 млн. циклов срабатываний при частоте 1200 включений в час; в  ДС-3, ДС-5 и АС-4 – не менее 1 млн. для контакторов на 40 А, 0,4 млн. для контакторов на 63 А; б) контакторов с буквой Б на номинальные токи 40 и 63 А  в категориях применения ДС-2 и АС-3 – не менее 1,25 млн.  срабатываний при частоте 1200 включений в час. При этом номинальные рабочие токи контактора в категориях основного применения ДС-2, ДС-4 и АС-3 равны номинальному току; в категориях ДС-3, ДС-5 и                  АС-4 – 0,4 Iн;
