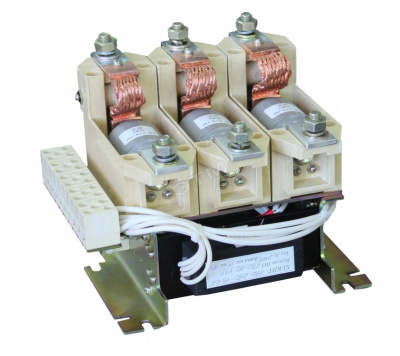

Контактор вакуумный КВ1,14-6,3/630А-3У3, 380В

Подробнее

38 209 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Назначение

Контакторы КВ-1,14 предназначены для коммутации цепи питания асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электрической энергии в системах дистанционного управления электроприводами:

в стационарных установках общего назначения;
в подвижном составе рельсового транспорта (тепловозах и электровозах);
в горнорудной промышленности для встройки в оболочки взрывозащищённого оборудования, трекингостойкое (специальное исполнение).

Основные типоисполнения контакторов КВ-1,14

Обозначение типоисполнения контакторов	Номина льный рабочий ток (I_e), А	Напряжение цепи управления, В	Ток включения в цепи управления в течение не более 500 мс, А не более	Ток потребления в режиме удержания, А, не более
1	2	3	4	5
КВ 1,14/160-3-1-380А	160	~380В 50Гц	1,10	0,21
КВ1,14 /160-3-1-М-380А	160	~380В 50Гц	1,10	0,00
КВ 1,14/160-3-1-220А/ D	160	~220В 50Гц/220В	1,80	0,15
КВ 1.14/160-3-1-М-220А/ D	160	~220В 50Гц/220В	1,80	0,00
КВ1,14/160-3-1- Н-220А/ D	160	~220В 50Гц/220В	1,40	0,11
КВ1,14/160-3-1-110А / D	160	~110В 50Гц/110В	3,20	0,30
КВ1,14 /160-3-1-М-110А/ D	160	~110В 50Гц/110В	3,20	0,00
КВ1,14 /160-3-1-36А	160	~36В 50Гц/36В	9,10	2,20
КВ1,14/160-3-1-24А / D	160	~24В 50Гц/24В	-	-
КВ1,14 /250-3-1-380А	250	~380В 50Гц	1,20	0,25
КВ1,14/250-3-1- М-380А	250	~380В 50Гц	1,20	0,00
КВ1,14 /250-3-1-220А/ D	250	~220В 50Гц/220В	2,10	0,18
КВ1,14/250-3-1- М-220А/ D	250	~220В 50Гц/220В	2,10	0,00
КВ1,14 /250-3-1-Н-220А/ D	250	~220В 50Гц/220В	2,30	0,13
КВ1,14/250-3-1-110А / D	250	~110В 50Гц/110В	3,60	0,30
КВ1,14/250-3-1- М-110А/ D	250	~110В 50Гц/110В	3,60	0,00
КВ1,14/250-3-1-36А	250	~36В 50Гц/36В	9,10	2,20
КВ1,14 /250-3-1-24А/ D	250	~24В 50Гц/24В	-	-
КВ 1,14/250-3-2-380А	250	~380В 50Гц	1,20	0,25
КВ1,14/250-3-2- М-380А	250	~380В 50Гц	1,20	0,00
КВ1,14 /250-3-2-220А/ D	250	~220В 50Гц/220В	2,10	0,18
КВ1,14 /250-3-2-М-220А/ D	250	~220В 50Гц/220В	2,10	0,00
КВ1,14 /250-3-2-Н-220А/ D	250	~220В 50Гц/220В	2,30	0,13
КВ1,14 /250-3-2-СН-220А/ D	250	~220В 50Гц/220В	2,30	0,13
КВ1,14 /250-3-2-110А/ D	250	~110В 50Гц/110В	3,60	0,30
КВ1,14/250-3-2- М-110А/ D	250	~110В 50Гц/110В	3,60	0,00
КВ1,14 /250-3-2-36А	250	~36В 50Гц/36В	9,10	2,20
КВ1,14/250-3-2-24А / D	250	~24В 50Гц/24В	-	-
КВ1,14/400-3-2-380А	400	~380В 50Гц	1,50	0,25
КВ1,14/400-3-2- М-380А	400	~380В 50Гц	1,50	0,00
КВ1,14/400-3-2-220А / D	400	~220В 50Гц/220В	2,50	0,18
КВ1,14/400-3-2 -М-220А/ D	400	~220В 50Гц/220В	2,50	0,00
КВ1,14/400-3-2- Н-220А/ D	400	~220В 50Гц/220В	3,30	0,12
КВ1,14/400-3-2 -СН-220А/ D	400	~220В 50Гц/ 220В	3,30	0,12
КВ 1,14/400-3-2-110А/ D	400	~110В 50Гц/ 110В	3,90	0,19
КВ1,14/400-3-2 -М-110А/ D	400	~110В 50Гц/ 110В	3,90	0,00
КВ1,14/400-3-2-36А	400	~36В 50Гц/ 36В	10,50	2,20
КВ1,14/400-3-2- 24А/ D	400	~24В 50Гц/24В	-	-
КВ1,14/160-3-3-380А	160	~380В 50Гц	0,70	0,10
КВ1,14/160-3-3-220А/D	160	~220В 50Гц/ 220В	1,70	0,07
КВ1,14/160-3-3-110А/D	160	~110В 50Гц/ 110В	2,90	0,15
КВ1,14/160-3-3-36А	160	~36В 50Гц	9,70	1,10
КВ1,14/250-3-3-380А	250	~380В 50Гц	0,70	0,10
КВ1,14/250-3-3-220А/D	250	~220В 50Гц/ 220В	1,70	0,07
КВ1,14/250-3-3-110А/D	250	~110В 50Гц/ 110В	2,90	0,15
КВ1,14/250-3-3-36А	250	~36В 50Гц	9,70	1,10
КВ1,14 /400-31-380А	400	~380В 50Гц	1,50	0,40
КВ1,14 /400-31-220А/ D	400	~220В 50Гц/ 220В	2,60	0,18
КВ1,14 /400-31-110 D	400	110В	6,20	0,32
КВ1,14 /400-31-36А	400	~36В 50Гц	10,8	4,60
КВ1,14 /630-31-380А	630	~380В 50Гц	2,00	0,40
КВ1,14 /630-31-220А/ D	630	~220В 50Гц/ 220В	3,50	0,21
КВ1,14/630-31-Н220А/ D	630	~220В 50Гц/ 220В	5,60	0,24
КВ1,14/630-31-110 D	630	110В	8,70	0,42
КВ1,14/630-31-36А	630	~36В 50Гц	37,0	3,4
КВ1,14/630-32-380А	630	~380В 50Гц	2,00	0,40
КВ1,14/630-32-220А/ D	630	~220В 50Гц/ 220В	3,50	0,21
КВ1,14/ 63 0-32-110 D	63 0	110В	8,70	0,42
КВ1,14/630-32-36А	630	~36В 50Гц	37,0	3,4
КВ1,14/630-61-38 0А	630	~380В 50Гц	2,00	0,40
КВ1,14/630-61-220А/ D	630	~220В 50Гц/ 220В	3,50	0,21
КВ1,14/630-6 1-110 D	630	110В	8,70	0,42

Габаритные размеры контакторов КВ-1,14

Рисунок 1. Габаритные, установочные, присоединительные размеры контакторов
КВ1,14/400-3-2-С-220А/D

Рисунок 2. Габаритные размеры контакторов
КВ1,14/160-2-1-380А; КВ1,14/160-2-1-220А/D;
КВ1,14/160-2-1-110А/D; КВ1,14/250-2-1-380А;
КВ1,14/250-2-1-220А/D; КВ1,14/250-2-1-110А/D

Рисунок 3. Габаритные размеры контакторов
КВ1,14/160-4-1-380А; КВ1,14/160-4-1-220А/D;
КВ1,14/250-4-1-380А; КВ1,14/250-4-1-220А/D

Рисунок 4. Габаритные размеры контакторов
КВ1,14/160-3-1-380А; КВ1,14/160-3-1-М-380А
КВ1,14/160-3-1-220А/D; КВ1.14/160-3-1-М-220А/D
КВ1,14/160-3-1-110А/D КВ1,14/160-3-1-М-110А/D; КВ1,14/160-3-1-36А
КВ1,14/250-3-1-380А КВ1,14/250-3-1-М-380А; КВ1,14/250-3-1-220А/D
КВ1,14/250-3-1-М-220А/D; КВ1,14/250-3-1-110А/D; КВ1,14/250-3-1-М-110А/D;
КВ1,14/250-3-1-36А; КВ1,14/250-3-2-380А; КВ1,14/250-3-2-220А/D;
КВ1,14/250-3-2-110А/D; К 1,14/250-3-2-36А; КВ1,14/400-3-2-380А;
КВ1,14/400-3-2-М-380А; КВ1,14/400-3-2-220А/D; КВ1,14/400-3-2-М-220А/D;
КВ1,14/400-3-2-110А/D; КВ1,14/400-3-2-М-110А/D; КВ1,14/400-3-2-36А

Габаритные размеры контакторов КВ1,14/160-3-1-380А; КВ1,14/160-3-1-М-380А КВ1,14/160-3-1-220А/D; КВ1.14/160-3-1-М-220А/D КВ1,14/160-3-1-110А/D КВ1,14/160-3-1-М-110А/D; КВ1,14/160-3-1-36А КВ1,14/250-3-1-380А КВ1,14/250-3-1-М-380А; КВ1,14/250-3-1-220А/D КВ1,14/250-3-1-М-220А/D; КВ1,14/250-3-1-110А/D; КВ1,14/250-3-1-М-110А/D; КВ1,14/250-3-1-36А; КВ1,14/250-3-2-380А; КВ1,14/250-3-2-220А/D; КВ1,14/250-3-2-110А/D; КВ1,14/250-3-2-36А; КВ1,14/400-3-2-380А; КВ1,14/400-3-2-М-380А; КВ1,14/400-3-2-220А/D; КВ1,14/400-3-2-М-220А/D; КВ1,14/400-3-2-110А/D; КВ1,14/400-3-2-М-110А/D; КВ1,14/400-3-2-36А

Рисунок 5. Габаритные размеры контакторов
КВ1,14/400-31, КВ1,14/630-31, КВ1,14/630-32

Рисунок 6. Габаритные размеры контакторов
КВ1,14/630-61-Г380А, КВ1,14/630-61-Г220А/D, КВ1,14/630-61-Г110D

Рисунок 7. Габаритные размеры контакторов
КВ1,14/160-3-3-380А; КВ1,14/250-3-3-380А

Рисунок 8. Габаритные размеры контакторов
КВ1,14/160-3-3-220(110)D; КВ1,14/250-3-3-220(110)D

Рисунок 9. Габаритные размеры контакторов
КВ1,14/160-3-3-36А; КВ1,14/250-3-3-36А
