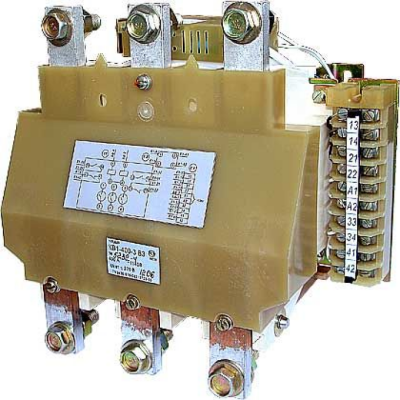

Контактор КВ 1-400-3 220В

Контакторы вакуумные серии КВ1 предназначены для использования в станциях управления, пускателях, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами. Применяется в следующих отрослях: нефтегазовая, горно-рудная, металлургическая, городской и железнодорожный транспорт и в других облостях промышленности с тяжелыми режимами работы электроприводов.

Питание катушек осуществляется от сети переменного тока через выпрямительный блок или блок форсировки. Питание катушек от сети постоянного тока осуществляется непосредственно от сети с последующим включением балластного сопротивления в цепь втягивающих катушек при помощи контакта промежуточного реле, катушка которого подключается к этой же сети постоянного тока. Питание катушек контакторов специального назначения происходит от сети переменного тока напряжением 36В через выпрямительный блок, при этом после срабатывания контактора напряжение на катушках снижается до 12В, что обеспечивается трансформатором потребителя.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.

Основные технические данные

Контакторы общего назначения с катушками постоянного тока бывают с блоком зажимов, установленным справа или сверху, что при необходимости необходимо дополнительно указать в заказе.

Контакторы могут быть выполенны с электронным блоком форсировки для питания катушек переменным током и исполнение с промежуточным реле для питания катушек постоянным током или переменным током через выпрямитель, установленный слева или снизу, это при необходимости необходимо дополнительно указать в заказе.

Таблица типоисполнений КВ1
