Контакторы КТ-6032 — контакторы электромагнитные открытого исполнения общего применения серии КТ-6000 предназначены для включения и отключения приемников электрической энергии и рассчитаны на номинальное напряжение 380В переменного тока. По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3.

Контакторы КТ-6032 рассчитаны для работы в продолжительном, прерывисто — продолжительном и повторно — кратковременном режиме с частотой включения до 1200 В в час. Номинальное напряжение главных контактов, В — 380 переменного тока частоты 50, 60 Гц.

Основные параметры контактора КТ 6032

Контакты контактора КТ-6032

Главными контактами контактора КТ-6032 являются силовые контакты. Они воспринимают всю нагрузку коммутаций, поэтому должны быть надежными. Надежность конструкции контактов определяется материалом, из которого они изготовлены. Медь марки М1Е наиболее подходит для восприятия нагрузки.

Физические свойства. Темперетура плавленя меди 1084ºС. Плотность данного материала при температуре 20ºС составляет 8890 кг/м3. Удельное электрическое сопротивление при температуре 20ºС составляет 0,01724 мкОм×м. Теплопроводность 390 Вт/(м×К) при 20ºС. Удельная электрическая проводимость 58 МОм/м.

Механические свойства. Предел прочности на разрыв 340…450 МПа. Относительное удлинение после разрыва 4…6%. Относительное сужение после разрыва 40…60%. Твердость по Бринеллю 90…110 НВ.

Механическая блокировка контакторов КТ-6032

При реверсировании электродвигателя двумя контакторами КТ-6032 необходимым условием является избежание срабатывания двух контакторов одновременно. Одновременное срабатывание может привести к короткому замыканию, что может вызвать выход из строя оборудования.

Для механического блокирования контакторов КТ-6032 широкого применения получили рычаги механической блокировки (Рисунок 2). При работе одного контактора исключается возможность включении второго. Даже при одновременном включении контакторов включается только один.

Требования безопасности

При монтаже и эксплуатации контакторов КТ-6032 необходимо придерживаться требований безопасности правилами устройств электроустановок, ГОСТ 12.2.007.0, ДСТУ 2817.

Работы, связанные с осмотром, монтажом и демонтажом должны производится только при снятом напряжении.

Температура частей контактора, к которым может прикасаться человек, не должна быть более 45ºС. Элементы привода должны быть выполнены из не токсичных и не теплопроводящих материалов. Температура нагреваемых элементов органов управления не должна превышать 37ºС.

Шум, который создают контакторы во включенном состоянии, при напряжении на катушке управления больше или равно 85% номинального, должен быть менее 70 Дб.

Пожаробезопасность контакторов КТ-6032 должна соответствовать требованиям ГОСТ 12.1.004. Вероятность возникновения пожара в год на одно изделие неболее чем 1×10-6.

Структура условного обозначения контакторов КТ-6032 БУ3
КТ - контактор переменного тока с управлением переменным током
6 - условный номер серии;
0 - с универсальным присоединением проводов на рейке;
1 - номинальный ток - 100А;
3 - число полюсов главных контактов контактора;
Б - дополнительное условное обозначение специфических особенностей серии;

Исполнение:
У — для районов умеренного климата;
ХЛ — холодного климата;
3 — категория размещения.
Присоединение внешних проводников —универсальное.
Степень защиты — IР00.

Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контакторов требованиям ОСТ 16.0.524.001-72 при соблюдении потребителем условий эксплуатации и хранения, установленных в техническом описании на контактор.

Гарантийный срок эксплуатации контакторов 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.

Механическая износостойкость - 10000000 циклов,
Коммутационная износостойкость - 200000 циклов

Упаковка: картонно-пенопластовый короб

Вес нетто: 13.7 кг
Вес брутто: 14.15 кг
Объем: 0.49 х 0.25 х 0.23 = 0,028 м.куб.

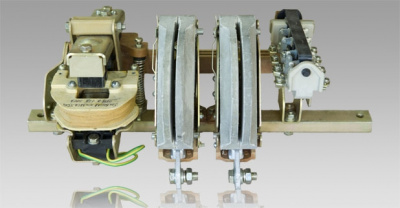

Контактор КТ 6032 380в 250А
