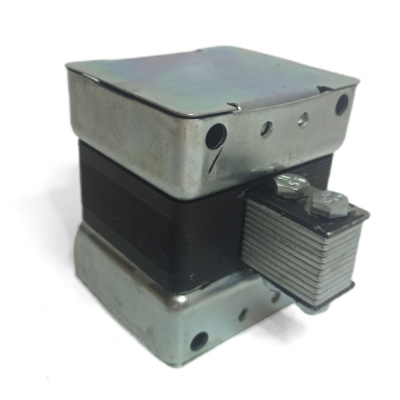

Электромагнит МИС 5200 380в

Подробнее

3 350 руб./шт

Много

Нашли дешевле?

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Электромагнит МИС 5200 380в

ЭЛЕКТРОМАГНИТЫ серии МИС

ОБЩИЕ СВЕДЕНИЯ

Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов.

Электромагниты включаются в сеть однофазного переменного тока напряжением

110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря до 2000м. Диапазон рабочих температур от -40 до

+40°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение в пространстве вертикальное.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МИСХХХХХХ3:

МИС – вид аппарата;

Х – габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);

Х – исполнение по способу воздействия на исполнительный механизм (1 – тянущее, 2 – толкающее); Х – режим работы (относительная продолжительность включения (0 – ПВ100, 40%; 1 – ПВ 10%);

Х – исполнение по степени защиты (0 – IP20, 1 – IP00);

Х – исполнение выводов катушки (Е – с жесткими выводами, М – с гибкими выводами); Х3 – климатическое исполнение (У, Т) и категория размещения (3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	Исполнение
Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	по ограничению хода якоря, мм	по степени защиты
МИС1100Е	100, 40	15	2 400	15	–	IP40
МИС1110Е	10	21	600		–
МИС1200Е	100, 40	15	2 400		10.5
МИС1210Е	10	21	600		10.5
МИС2100Е	100, 40	21	1 200	20	–
МИС2110Е	10	30	600		–
МИС2200Е	100, 40	21	1 200		5, 10, 15
МИС2210Е	10	30	600		5, 10, 15
МИС3110Е	100, 40	30	1 200		–
МИС3100Е	10	42	600		–
МИС3200Е	100, 40	30	1 200		5, 10, 15
МИС3210Е	10	42	600		5, 10, 15
МИС4100Е	100, 40	42	1 200	25	–	IP20
МИС4110Е	10	60	600		–
МИС4200Е	100, 40	42	1 200		5, 10, 15, 20
МИС4210Е	10	60	600		5, 10, 15, 20
МИС5100Е, МИС5100М	100, 40	60	1 200		–
МИС5110Е, МИС5110М	10	85	600		–
МИС5200Е, МИС5200М	100, 40	60	1 200		5, 10, 15, 20
МИС5210Е, МИС5210М	10	85	600		5, 10, 15, 20
МИС6100Е	100, 40	85	300	30	–	IP20
МИС6110Е	10	120				IP20
МИС6101Е	100, 40	85				IP00
МИС6111Е	10	120				IP00
МИС6200Е	100, 40	85			5, 10, 15, 20, 25	IP20
МИС6210Е	10	120				IP20
МИС6201Е	100, 40	85				IP00
МИС6211Е	10	120				IP00

Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.

Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%). Максимальная продолжительность цикла при работе в повторно-кратковременном режиме – 10 мин.

Тяговые усилия электромагнитов для режима работы с относительной продолжительностью включения ПВ=100 и 40% в зависимости от величины хода якоря при напряжении, равном 0.85 от номинального, в нагретом до установившейся температуры состоянии при верхнем значении температуры окружающей среды не менее указанных ниже.

Габарит электро-магнита	Тяговое усилие, Н, при ходе якоря, мм
Габарит электро-магнита	30	25	20	15	10	5	1
1	–	–	–	15.0	18.0	25.0	36.0
2	–	–	21.0	22.0	26.0	35.0	51.0
3	–	–	30.0	33.5	39.5	49.0	70.5
4	–	42.0	42.5	43.0	46.0	54.0	125.0
5	–	60.0	62.0	66.0	68.0	93.0	129.0
6	85	96.5	99.0	103.0	107.0	147.0	198.0

Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн.

циклов для МИС5100Е, МИС5200Е.

Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	Противодействующее усилие, Н
Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	начальное	конечное
1	15.0	15	7	35
2	21.0	20	10	40
3	30.0	20	15	59
4	42.0	25	25	60
5	60.0	25	40	80
6	85.0	30	60	125

Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии

Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	Ток, А		Мощность, Вт
			пусковой	рабочий	пусковая	рабочая
1	100, 40	110	1.6	0.25	260.0	12.0
		127
		220
		380
	10	110	–	–	–	–
		127
		220
		380
2	100, 40	110	–	–	500	14
		127	5.2	0.35
		220	2.9	0.25
		380	1.8	0.05
	10	110	–	–	770	26
		127	8.2	1.1
		220	5.2	0.6
		380	2.9	0.35
3	100, 40	110	–	–	720	25
		127	7.6	0.65
		220	4.6	0.37
		380	2.5	0.3

Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	Ток, А		Мощность, Вт
Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	пусковой	рабочий	пусковая	рабочая
3	10	110	–	–	870	36
		127	9.6	1.0
		220	4.6	0.38
		380	3.0	0.3
4	100, 40	110	–	–	680	30
		127	13.0	1.1
		220	7.5	0.6
		380	4.0	0.4
	10	110	–	–	900	65
		127	17.0	1.5
		220	8.6	0.7
		380	5.2	0.4
5	100, 40	110	–	–	850	60
		127	16.6	1.4
		220	10.0	1.0
		380	6.0	0.6
	10	110	–	–	1 200	10
		127	21.0	2.0
		220	13.0	1.0
		380	7.9	0.7
6	100, 40	110	–	–	1 500	45
		127	27	1.2
		220	15	0.7
		380	8.5	0.4
	10	110	–	–	–	–
		127
		220
		380

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Основные узлы конструкции электромагнита: неподвижное ярмо 1, подвижный якорь 3, шихтованные из электротехнической стали, и катушка 2 для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.

Тип электро-магнита

Ход яко-ря, мм

Размеры, мм

Мас-са, кг

МИС1100Е МИС1110Е

–

5.5

4.1

5.0

1.5

–

0.72

МИС2100Е МИС2110Е

7.0

6.1

6.0

2.0

–

3.5

1.2

МИС3100Е МИС3110Е

1.5

МИС4100Е МИС4110Е

9.2

104

9.0

101

26.5

2.63

МИС1200Е МИС1210Е

–

5.5

4.1

1.5

–

0.75

МИС2200Е МИС2210Е

7.0

6.1

127

122

117

112

2.0

–

3.5

1.25

МИС3200Е МИС3210Е

7.0

127

122

117

112

–

1.8

Тип электро-магнита

Ход яко-ря, мм

Размеры, мм

Мас-са, кг

МИС4200Е МИС4210Е

–

144

139

134

129

124

–

2.83

МИС5200Е МИС5210Е МИС5200М МИС5210М

–

144

139

134

129

124

–

3.7

МИС6200Е МИС6210Е МИС6201Е МИС6211Е

–

114

–

184

179

174

169

164

159

–

4.0

–

3.7

1. Масса электромагнитов МИС5100М, МИС5110М, МИС5100Е, МИС5110Е при ходе якоря 25мм составляет 3.5кг.

2. Размер B электромагнитов МИС6100Е, МИС6110Е при ходе якоря 30мм составляет 114мм, масса – 3.9кг.

3. Размер b электромагнитов МИС6101Е, МИС6111Е при ходе якоря 30мм составляет 88мм, масса – 3.6кг.

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Электромагнит МИС 2200 127в

ЭЛЕКТРОМАГНИТЫ серии МИС

ОБЩИЕ СВЕДЕНИЯ

Электромагниты включаются в сеть однофазного переменного тока напряжением

110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря до 2000м. Диапазон рабочих температур от -40 до

+40°С.

Рабочее положение в пространстве вертикальное.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МИСХХХХХХ3:

МИС – вид аппарата;

Х – габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);

Х – исполнение по степени защиты (0 – IP20, 1 – IP00);

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	Исполнение
Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	по ограничению хода якоря, мм	по степени защиты
МИС1100Е	100, 40	15	2 400	15	–	IP40
МИС1110Е	10	21	600		–
МИС1200Е	100, 40	15	2 400		10.5
МИС1210Е	10	21	600		10.5
МИС2100Е	100, 40	21	1 200	20	–
МИС2110Е	10	30	600		–
МИС2200Е	100, 40	21	1 200		5, 10, 15
МИС2210Е	10	30	600		5, 10, 15
МИС3110Е	100, 40	30	1 200		–
МИС3100Е	10	42	600		–
МИС3200Е	100, 40	30	1 200		5, 10, 15
МИС3210Е	10	42	600		5, 10, 15
МИС4100Е	100, 40	42	1 200	25	–	IP20
МИС4110Е	10	60	600		–
МИС4200Е	100, 40	42	1 200		5, 10, 15, 20
МИС4210Е	10	60	600		5, 10, 15, 20
МИС5100Е, МИС5100М	100, 40	60	1 200		–
МИС5110Е, МИС5110М	10	85	600		–
МИС5200Е, МИС5200М	100, 40	60	1 200		5, 10, 15, 20
МИС5210Е, МИС5210М	10	85	600		5, 10, 15, 20
МИС6100Е	100, 40	85	300	30	–	IP20
МИС6110Е	10	120				IP20
МИС6101Е	100, 40	85				IP00
МИС6111Е	10	120				IP00
МИС6200Е	100, 40	85			5, 10, 15, 20, 25	IP20
МИС6210Е	10	120				IP20
МИС6201Е	100, 40	85				IP00
МИС6211Е	10	120				IP00

Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.

Габарит электро-магнита	Тяговое усилие, Н, при ходе якоря, мм
Габарит электро-магнита	30	25	20	15	10	5	1
1	–	–	–	15.0	18.0	25.0	36.0
2	–	–	21.0	22.0	26.0	35.0	51.0
3	–	–	30.0	33.5	39.5	49.0	70.5
4	–	42.0	42.5	43.0	46.0	54.0	125.0
5	–	60.0	62.0	66.0	68.0	93.0	129.0
6	85	96.5	99.0	103.0	107.0	147.0	198.0

циклов для МИС5100Е, МИС5200Е.

Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	Противодействующее усилие, Н
Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	начальное	конечное
1	15.0	15	7	35
2	21.0	20	10	40
3	30.0	20	15	59
4	42.0	25	25	60
5	60.0	25	40	80
6	85.0	30	60	125

Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии

Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	Ток, А		Мощность, Вт
			пусковой	рабочий	пусковая	рабочая
1	100, 40	110	1.6	0.25	260.0	12.0
		127
		220
		380
	10	110	–	–	–	–
		127
		220
		380
2	100, 40	110	–	–	500	14
		127	5.2	0.35
		220	2.9	0.25
		380	1.8	0.05
	10	110	–	–	770	26
		127	8.2	1.1
		220	5.2	0.6
		380	2.9	0.35
3	100, 40	110	–	–	720	25
		127	7.6	0.65
		220	4.6	0.37
		380	2.5	0.3

Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	Ток, А		Мощность, Вт
Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	пусковой	рабочий	пусковая	рабочая
3	10	110	–	–	870	36
		127	9.6	1.0
		220	4.6	0.38
		380	3.0	0.3
4	100, 40	110	–	–	680	30
		127	13.0	1.1
		220	7.5	0.6
		380	4.0	0.4
	10	110	–	–	900	65
		127	17.0	1.5
		220	8.6	0.7
		380	5.2	0.4
5	100, 40	110	–	–	850	60
		127	16.6	1.4
		220	10.0	1.0
		380	6.0	0.6
	10	110	–	–	1 200	10
		127	21.0	2.0
		220	13.0	1.0
		380	7.9	0.7
6	100, 40	110	–	–	1 500	45
		127	27	1.2
		220	15	0.7
		380	8.5	0.4
	10	110	–	–	–	–
		127
		220
		380

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Тип электро-магнита

Ход яко-ря, мм

Размеры, мм

Мас-са, кг

МИС1100Е МИС1110Е

–

5.5

4.1

5.0

1.5

–

0.72

МИС2100Е МИС2110Е

7.0

6.1

6.0

2.0

–

3.5

1.2

МИС3100Е МИС3110Е

1.5

МИС4100Е МИС4110Е

9.2

104

9.0

101

26.5

2.63

МИС1200Е МИС1210Е

–

5.5

4.1

1.5

–

0.75

МИС2200Е МИС2210Е

7.0

6.1

127

122

117

112

2.0

–

3.5

1.25

МИС3200Е МИС3210Е

7.0

127

122

117

112

–

1.8

Тип электро-магнита

Ход яко-ря, мм

Размеры, мм

Мас-са, кг

МИС4200Е МИС4210Е

–

144

139

134

129

124

–

2.83

МИС5200Е МИС5210Е МИС5200М МИС5210М

–

144

139

134

129

124

–

3.7

МИС6200Е МИС6210Е МИС6201Е МИС6211Е

–

114

–

184

179

174

169

164

159

–

4.0

–

3.7

1. Масса электромагнитов МИС5100М, МИС5110М, МИС5100Е, МИС5110Е при ходе якоря 25мм составляет 3.5кг.

2. Размер B электромагнитов МИС6100Е, МИС6110Е при ходе якоря 30мм составляет 114мм, масса – 3.9кг.

3. Размер b электромагнитов МИС6101Е, МИС6111Е при ходе якоря 30мм составляет 88мм, масса – 3.6кг.

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
