КМП

КМТ

Быстрый просмотр

Электромагнит КМТ-7М 380В

Много

41 399 руб./шт

- +

В корзину

Быстрый просмотр

Электромагнит КМТ-6М 380В

Много

36 999 руб./шт

- +

В корзину

Быстрый просмотр

Электромагнит КМП-6 220в

Много

22 594 руб./шт

- +

В корзину

Быстрый просмотр

Электромагнит КМТ-3А, 380в с блоком 3/4

Много

9 890 руб./шт

- +

В корзину

Быстрый просмотр

Электромагнит КМП-4А 220в

Много

21 000 руб./шт

- +

В корзину

Быстрый просмотр

Электромагнит КМП-4М 220в, ПВ40%

Много

12 376 руб./шт

- +

В корзину

Свернуть/Развернуть описание

Электромагниты / Электромагниты КМП....М

Электромагниты тормозные постоянного тока серии КМП…М предназначены для использования в качестве электромагнитного привода различных механизмов, которым требуется поступательное перемещение рабочего органа при значительном усилии (клапаны, задвижки и т.п.).
По способу воздействия на исполнительный механизм электромагниты изготавливаются тянущего исполнения.
Вывод катушки через штепсельный разъем ШР20.
Климатическое исполнение У3, Т3, УХЛ4 по ГОСТ 15150.
Отличительной особенностью электромагнитов серии КМП…М по сравнению с серии КМП…А является уменьшенные габариты и увеличенная степень защиты.
Электромагниты КМП 2М и КМП 4М рекомендуются для замены устаревших электромагнитов КМП 2А; ВМ 12 и КМП 4А; ВМ 14.
Степень защиты IP40 по ГОСТ 14255. ТУ3458-012-00213575-98

Технические характеристики

Наименование параметра	Значение параметра для типоисполнений
Наименование параметра	КМП - 2М	КМП - 4М
Номинальное напряжение постоянного тока, В	24, 110, 220, 440
Тяговое усилие при номинальном ходе якоря, не менее, Н при: ПВ = 25% ПВ = 40% ПВ = 100%	115 80 35	370 300 120
Номинальный ход якоря, мм:	40	80
Время срабатывания при номинальном ходе якоря, не более, с	0,4	1,5
Потребляемая мощность, не более, Вт, при: ПВ = 25% ПВ = 40% ПВ = 100%	300 190 75	650 450 170
Масса якоря, не более, кг	1,5	4,0
Масса, не более, кг	10,5	38,0

Габаритные, установочные и присоединительные размеры электромагнитов КМП

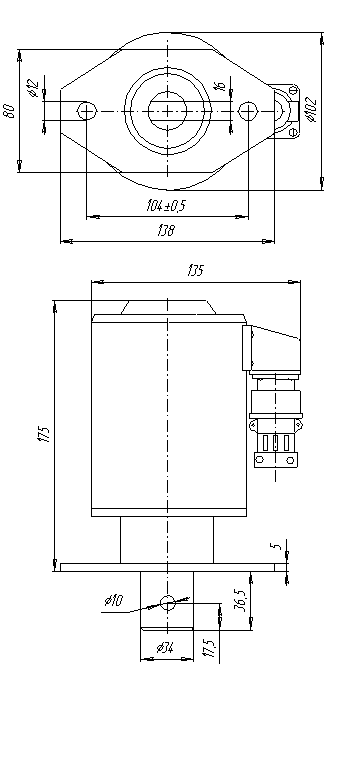

КМП-2М

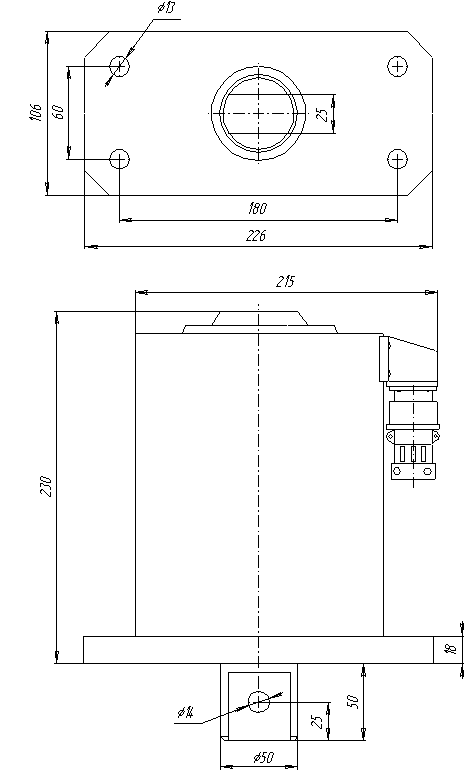

КМП-4М

Структура условного обозначения электромагнитов КМП
КМП - 4 М 1 - 30 - У3

КМП	Обозначение серии электромагнита
-	Разделительный знак.
4	Цифра. Условное обозначение габарита: 2; 4; 6
М	Буква. Условное обозначение модернизации: М - модернизированный.
1	Цифра. Условное обозначение режима работы (относительной продолжительности включения, %): 1 – ПВ = 25%; 2 – ПВ = 40%; 3 - ПВ = 100%.
-	Разделительный знак.
30	Цифры. Условное обозначение степени защиты по ГОСТ 14255: 30 - IP30 .
-	Разделительный знак.
УЗ	Буква и цифры. Условное обозначение климатического исполнения по ГОСТ 15150: У3; Т3.
