Арматура светосигнальная АС с лампой 24В красная

Арматура светосигнальная серии АС 12 предназначена для световой сигнализации в электрических цепях переменного тока частотой 50 Гц напряжением 220 В (250 В при экспорте) и применяется в качестве комплектующего изделия в бытовых электроприборах различного назначения.

Структура условного обозначения AC12-60XXXX303-XXX4:
Условия эксплуатации: номинальные значения климатических факторов по ГОСТ 15150-69; Атмосфера типа II по ГОСТ 15150-69. Группа механического исполнения М24 по ГОСТ 17516.1-90. По условиям эксплуатации в части коррозионной активности атмосферы арматура соответствует группам условий эксплуатации металлов, металлических и неметаллических неорганических покрытий по ГОСТ 15150-69: 1 - для климатического исполнения УХЛ4; 2 - для климатического исполнения О4. Рабочее положение арматуры в пространстве любое. Степень защиты по ГОСТ 14254-96: со стороны выводов - IP00; со стороны светофильтров - IP54 (для арматуры с круглой и квадратной формой светофильтра); IP20 (для арматуры с прямоугольной формой светофильтра). В части требований безопасности арматура соответствует ГОСТ 27570.0-87. По способу защиты человека от поражения электрическим током арматура относится к классу II по ГОСТ 27570.0-87. Арматура соответствует требованиям ТУ 3.06 Украины 024-93.ГЛТИ.676642.003 ТУ, ГОСТ 14087-88 и ГОСТ 27570.0-87. Арматура, предназначенная для поставок на экспорт, дополнительно соответствует требованиям РД 16 01.007-88.

Арматура классифицируется по типоисполнениям в зависимости от предела температуры окружающей среды, установочного размера, формы светового отверстия, цвета светофильтра, степени защиты и климатического исполнения согласно структуре условного обозначения в таблице.

Номинальное напряжение переменного тока частотой 50 Гц, В: 220±22(250±25 при экспорте);
Рабочий ток, Ма, не более, для арматуры с предельной температурой:
 55 °С: 0,5
 120°С: 1,0
Площадь световой поверхности арматуры, мм², со светофильтром:
 круглым: 177
 квадратным: 225
 прямоугольным: 304

Номинальный режим работы арматуры продолжительный. Арматура с предельной температурой 55 °С комплектуется сигнальными малогабаритными бесцокольными индикаторами тлеющего разряда ИН-35, ОДО.334.060 ТУ, ИГД1-Л, ОДО.334.092 ТУ с последовательно включенным в цепь индикатора резистором (200±20) кОм мощностью не менее 0,25 Вт.

Мощность, потребляемая индикатором, не более 0,118 Вт (0,125 Вт при экспорте).

Арматура с предельной температурой 120 °С комплектуется малогабаритным бесцокольным индикатором тлеющего разряда ИГД1-Р ОДО.339. 446 ТУ.

Мощность, потребляемая индикатором, не более 0,22 Вт (0,25 Вт при экспорте).

Контактные зажимы арматуры допускают присоединение одного медного провода сечением до 2,5 мм2 или двух медных проводов сечением до 1,5 мм2 при помощи розеток плоских втычных соединителей по ГОСТ 25671-83 (размер вилки 6,3x0,8 мм) или одного медного провода сечением до 0,75 мм2 при помощи пайки.

Гарантийный срок эксплуатации для внутригосударственных поставок - 2,5 года со дня ввода в эксплуатацию, но не более 3 лет с момента поставки арматуры в составе бытовых электроприборов в розничную торговую сеть.

Гарантийный срок эксплуатации арматуры, поставляемой на экспорт, - 2,5 года со дня ввода ее в эксплуатацию, но не более 3 лет с момента проследования через государственную границу.

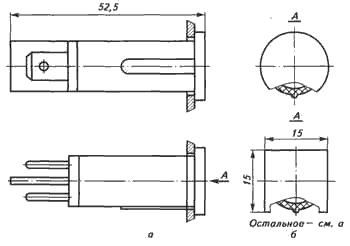

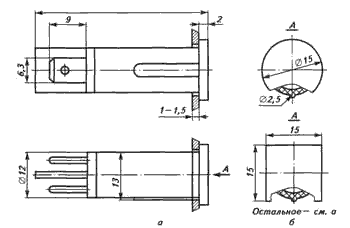

Арматура с предельной температурой 55 °С с круглым (рис. 2, а) и квадратным (рис. 2, б) светофильтрами и арматура с предельной температурой 120 °С с круглым (рис. 3, а) и квадратным (рис. 3, б) светофильтрами имеют аналогичную конструкцию, но в отличие от описанной выше арматуры установка индикатора торцевая.

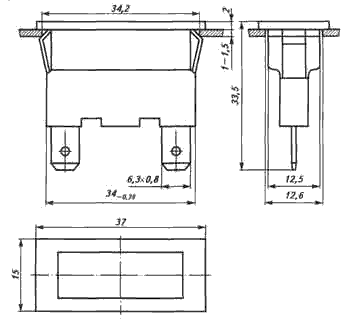

Общий вид, габаритные, установочные и присоединительные размеры арматуры указаны на рис. 1-3.

Размеры установочного отверстия на панели для установки арматуры с круглым и квадратным светофильтрами приведены на рис. 4, а арматуры с прямоугольным светофильтром составляют 12,5x34.

Присоединение розетки плоского втычного соединителя показано на рис. 5.

Рис. 4. Установочное отверстие в панели для установки арматуры с круглым и квадратным светофильтром.

Рис. 5. Подсоединение розетки плоского втычного соединителя при монтаже арматуры: 1 - арматура; 2 - вилка плоского втычного соединителя; 3 - розетка плоского втычного соединителя
