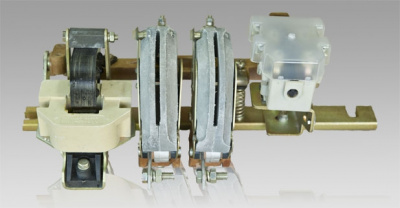

Контактор КТ 6012 110в 100А

Контакторы КТ используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР). По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150–69. Контактор КТ-6012 предназначен для включения-отключения потребителей электроэнергии 380 В при силе тока до 100 А дистанционно.

Основные параметры контактора КТ-6012

Конструкция и принцип работы контактора КТ-6012

Контактор КТ-6012 состоит из главных контактов 1 и 12, блока вспомогательных контактов 16, катушки управления 4. Все узлы контактора расположены на рейке 5. Подвижные контакты 1 закреплены на валу контактора, установленного в подшипниках скольжения 7, и приводятся в движение якорем 4 при помощи электромагнита.

1 – подвижный контакт; 2 – пружина; 3 – рычаг; 4 – якорь; 5 – рейка; 6 – вал контактора; 7 – подшипники; 8 – последовательная катушка; 9 – сердечник; 10 – полюсные пластины; 11 – дугогасительная камера; 12 – неподвижный контакт; 13, 14 – выводы; 15 – гибкая связь; 16 – блок вспомогательных контактов

Рисунок 1 – Изображение контактной системы и втягующей катушки контактора КТ-6012.

При подаче тока на катушку электромагнита, к сердечнику притягивается рычаг поворота рейки, которая поворачиваясь соединяет неподвижные контакты с подвижными. По такому же принципу работают и вспомогательные контакты.

Отключение тока в главной цепи производится за счет разрыва цепи управления катушкой. Подвижные контакты под воздействием пружины отходят от неподвижных контактов. При разрыве цепи между главными контактами создается дуга, которая гасится за счет наличия дугогасительных камер 11.

Соответствие КТ-6012 нормативной и технической документации

Контактор КТ-6012 полностью соответствует ГОСТ 11206, ТУ У 31.2-22820979-003:2007, а также конструкторской документации на контакторы данного типа. Это подтверждается сертификатом соответствия UA.TR035.F.002-15.

Монтаж

Установка контактора КТ-6012 производится только при снятом напряжении в цепи. К установке допускается электротехнический персонал за условия соблюдения правил техники безопасности, а также правил безопасности, прописанных в руководстве по эксплуатации на контакторы данного типа.
К выводам силовых контактов присоединяются проводники напряжения 380 В, а к выводам вспомогательных контактов – проводники низкого напряжения.

Техническое обслуживание контактора КТ-6012

В техническое обслуживание входят периодические осмотры контактора КТ-6012. Их необходимо проводить после каждых 50 тыс. срабатываний, но не реже 1 раза в месяц. Также контакторы подлежат осмотрам после каждого аварийного отключения сети. После осмотра необходимо протирать контакты от следов нагара и при необходимости править поверхность контактов от следов залипаний. Очистку необходимо производить чистой ветошью, и, при необходимости, смоченной в бензине.

Структура условного обозначения контакторов КТ-6012 БУ3

КТ - контактор переменного тока с управлением переменным током
6 - условный номер серии;
0 - с универсальным присоединением проводов на рейке;
1 - номинальный ток - 100 ампер;
2 - число полюсов главных контактов контактора;
Б - дополнительное условное обозначение специфических особенностей серии;

Исполнение:
У - для районов умеренного климата;
3 - категория размещения;

В комплект поставки входят:
- контактор КТ-6012 /каждый контактор в индивидуальной упаковке/;
- паспорт;
- техническое описание и инструкция по эксплуатации - один экземпляр к каждой партии контакторов.

Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контакторов требованиям ОСТ 16.0.524.001-72 при соблюдении потребителем условий эксплуатации и хранения, установленных в техническом описании на контактор.

Гарантийный срок эксплуатации контакторов устанавливается 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.

Механическая износостойкость - 10000000 циклов,
Коммутационная износостойкость - 200000 циклов

Вес нетто: 5.523кг
Вес брутто: 5.8кг
Объем: 0.387 х 0.205 х 0.195 = 0,01547 м.куб
